[Beschreibung der Funktionen der Benutzertaste]
Funktionspunkt
1 Optionale Eingabefunktion ist nicht vorhanden
2 Nadel-hoch/tief-Kompensationsnähen
3 Rückwärts-Kompensationsnähen
4 Einmaliges Annullieren des Rückwärtsnähens am
Nähende
5 Fadenabschneidefunktion
6 Nähfußlüftungsfunktion
7 Ein-Stich-Kompensationsnähen
8 Funktion zum Abbrechen des Rückwärtsnähens am
Anfang/Ende
9 Funktion zum Sperren des Niederdrückens des vorde-
ren Pedalteils
10 Funktion zum Sperren der Fadenabschneiden-Aus-
gabe
11 Niedergeschwindigkeitsbefehls-eingabe

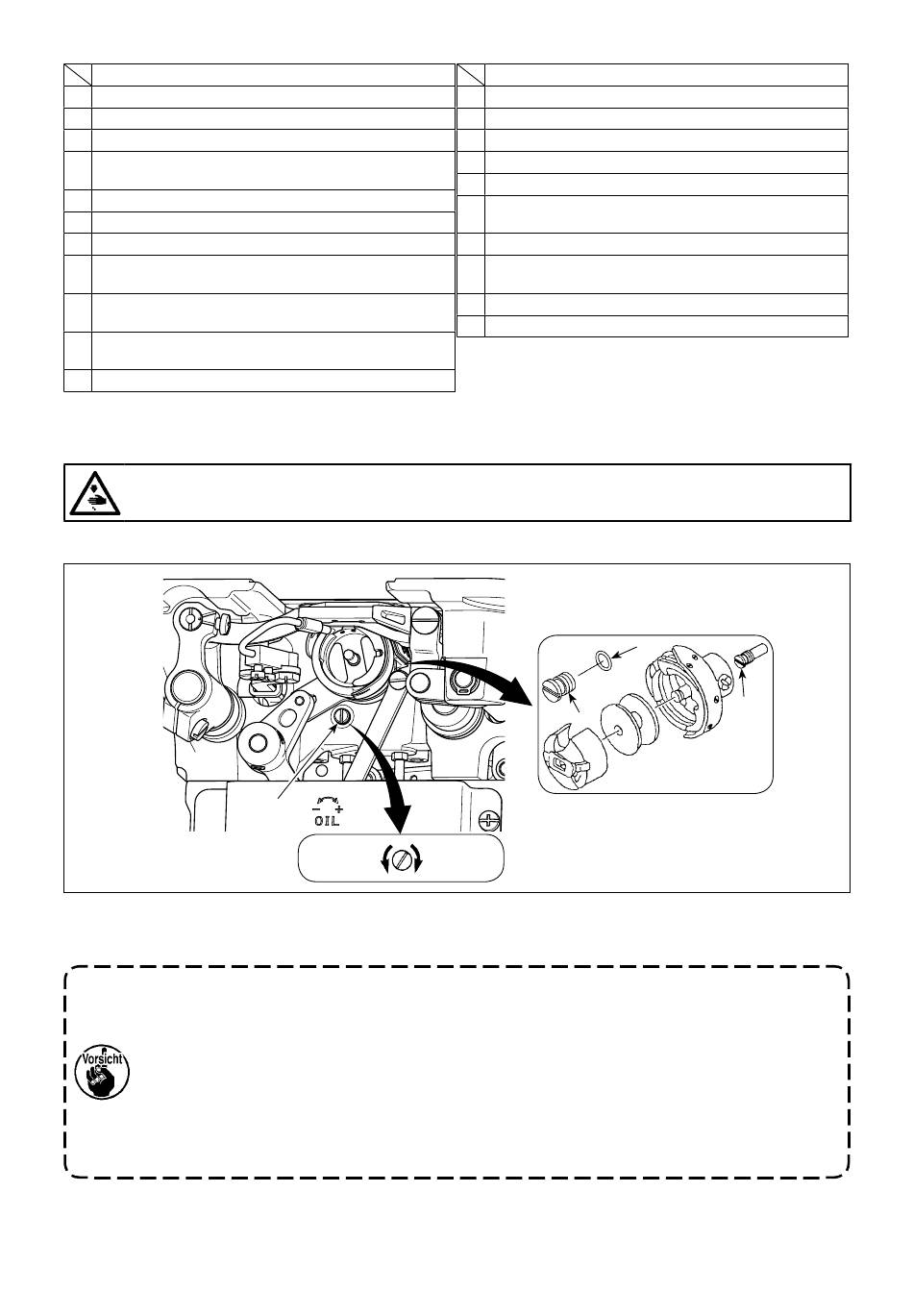

3-12. Einstellen der ölmenge (ölspritzer) im greifer (DDL-9000C-FMS, FSH)
WARNUNG :
Lassen Sie beim Betrieb der Maschine äußerste Vorsicht walten, da die Ölmenge bei hoher Drehzahl
des Greifers überprüft werden muß.
3-12-1. Einstellen der ölmenge im greifer
Die Ölmengen-Einstellschraube ❶ anziehen (im Uhrzeigersinn drehen), um die Greiferölmenge zu erhöhen,
oder lösen (entgegen dem Uhrzeigersinn drehen) um sie zu verringern.
[Bei Verwendung des RP-Greifers (Greifer für Trockenkopf) für Typ DDL-9000C-FMS]
1. Die Befestigungsschraube ❷ des Greiferantriebswellen-Öldochts herausdrehen, und die
Anschlagschraube ❸ (Teilenummer : 11079506) und den Gummiring ❹ (Teilenummer :
RO036080200) der Greiferantriebswelle anbringen.
2. Die Ölmengen-Einstellschraube ❶ bis zur Minimalstellung lösen, um die Ölmenge im Greifer
zu reduzieren. Achten Sie jedoch darauf, dass die Ölzufuhr nicht völlig unterbunden wird,
und dass sich die Ölmengen-Einstellschraube ❶ nicht löst.
3. Niemals das Öl im Öltank ablassen, selbst wenn ein RP-Greifer (Greifer für Trockenkopf)
verwendet wird.
❶
Verringern
Vergrößen
– 28 –
Funktionspunkt
12 Hochgeschwindigkeitsbefehls-eingabe
13 Nadellüftungsfunktion
14 Rückwärtsnähschaltereingabe
15 Soft-Start-Schalter-Eingabe
16 Ein-Schuss-Geschwindigkeitsbefehlstasteneingabe
17 Rückwärts-Ein-Schuss-Geschwindigkeitsbefehlstaste-
neingabe
18 Sicherheitsschaltereingabefunción
19 Taste zur Aufhebung/Hinzufügung von automatischem
Rückwärtsnähen
20 Nähvorgangszähler-Eingabe
21 Antipp-Umschalttaste
❹
❸
❷
