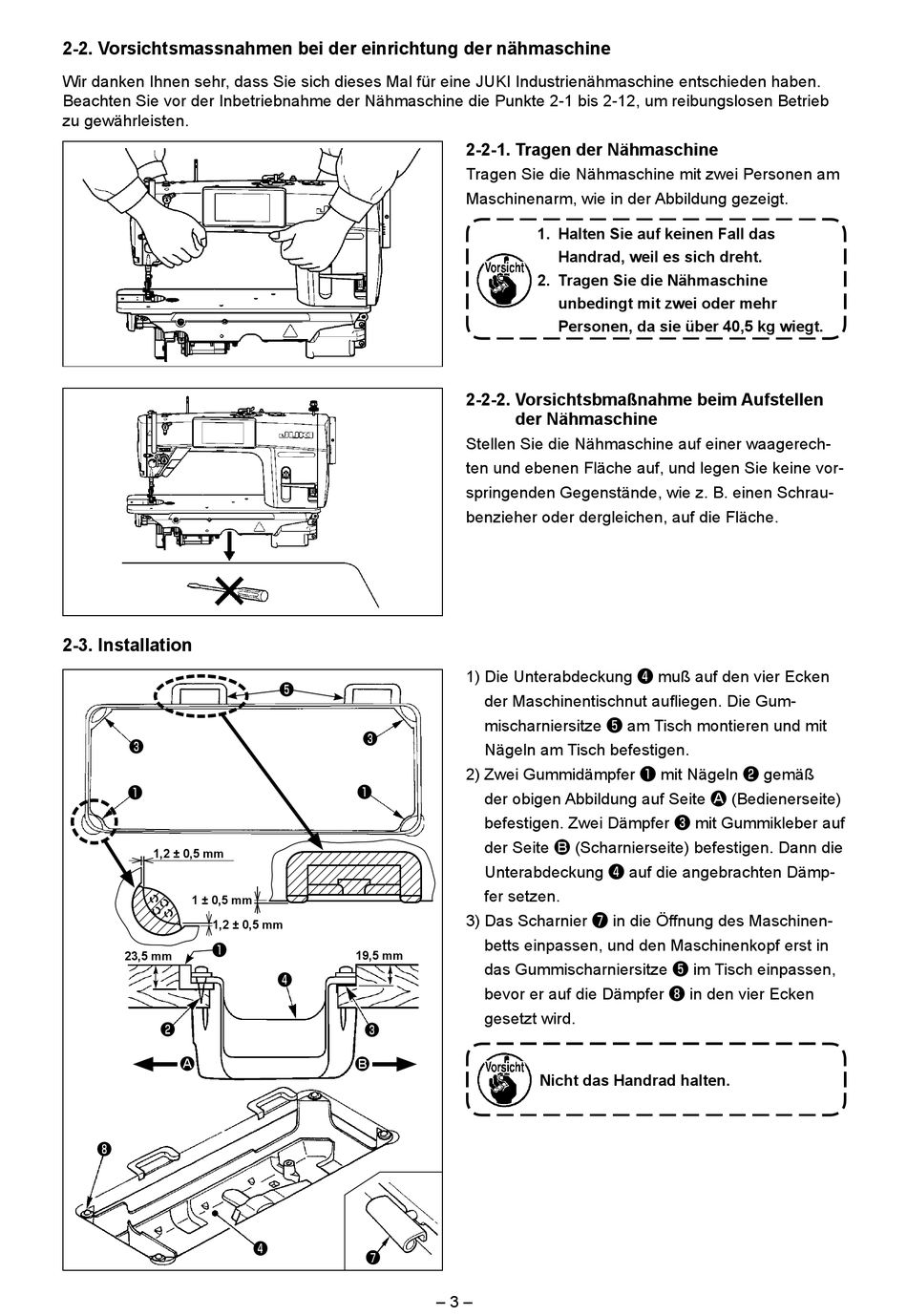

2-2. Vorsichtsmassnahmen bei der einrichtung der nähmaschine
Wir danken Ihnen sehr, dass Sie sich dieses Mal für eine JUKI Industrienähmaschine entschieden haben.
Beachten Sie vor der Inbetriebnahme der Nähmaschine die Punkte 2-1 bis 2-12, um reibungslosen Betrieb
zu gewährleisten.
2-3. Installation
❸
❶
1,2 ± 0,5 mm
1 ± 0,5 mm
1,2 ± 0,5 mm
❶
23,5 mm
❷
A
❽
❺
❸
❶
19,5 mm
❹
❸
B
❹
❼
2-2-1. Tragen der Nähmaschine
Tragen Sie die Nähmaschine mit zwei Personen am
Maschinenarm, wie in der Abbildung gezeigt.
1. Halten Sie auf keinen Fall das
Handrad, weil es sich dreht.
2. Tragen Sie die Nähmaschine
unbedingt mit zwei oder mehr
Personen, da sie über 40,5 kg wiegt.
2-2-2. Vorsichtsbmaßnahme beim Aufstellen
der Nähmaschine
Stellen Sie die Nähmaschine auf einer waagerech-
ten und ebenen Fläche auf, und legen Sie keine vor-
springenden Gegenstände, wie z. B. einen Schrau-
benzieher oder dergleichen, auf die Fläche.
1) Die Unterabdeckung ❹ muß auf den vier Ecken
der Maschinentischnut aufliegen. Die Gum-
mischarniersitze ❺ am Tisch montieren und mit
Nägeln am Tisch befestigen.
2) Zwei Gummidämpfer ❶ mit Nägeln ❷ gemäß
der obigen Abbildung auf Seite A (Bedienerseite)
befestigen. Zwei Dämpfer ❸ mit Gummikleber auf
der Seite B (Scharnierseite) befestigen. Dann die
Unterabdeckung ❹ auf die angebrachten Dämp-
fer setzen.
3) Das Scharnier ❼ in die Öffnung des Maschinen-
betts einpassen, und den Maschinenkopf erst in
das Gummischarniersitze ❺ im Tisch einpassen,
bevor er auf die Dämpfer ❽ in den vier Ecken
gesetzt wird.
Nicht das Handrad halten.
– 3 –
