Rückblick
18.1 Zugreifen auf die entsprechenden Überprüfungsfenster
1.
Wählen Sie den QuickKey [Trend] oder [Hauptmenü] [Trend >>].
2.
Wählen Sie [Grafiktrends], [Tabellentrends], [Ereignisse] oder [Trendkurven], um auf deren entsprechende
Trendfenster zuzugreifen.
18.2 Prüfen der Grafiktrends

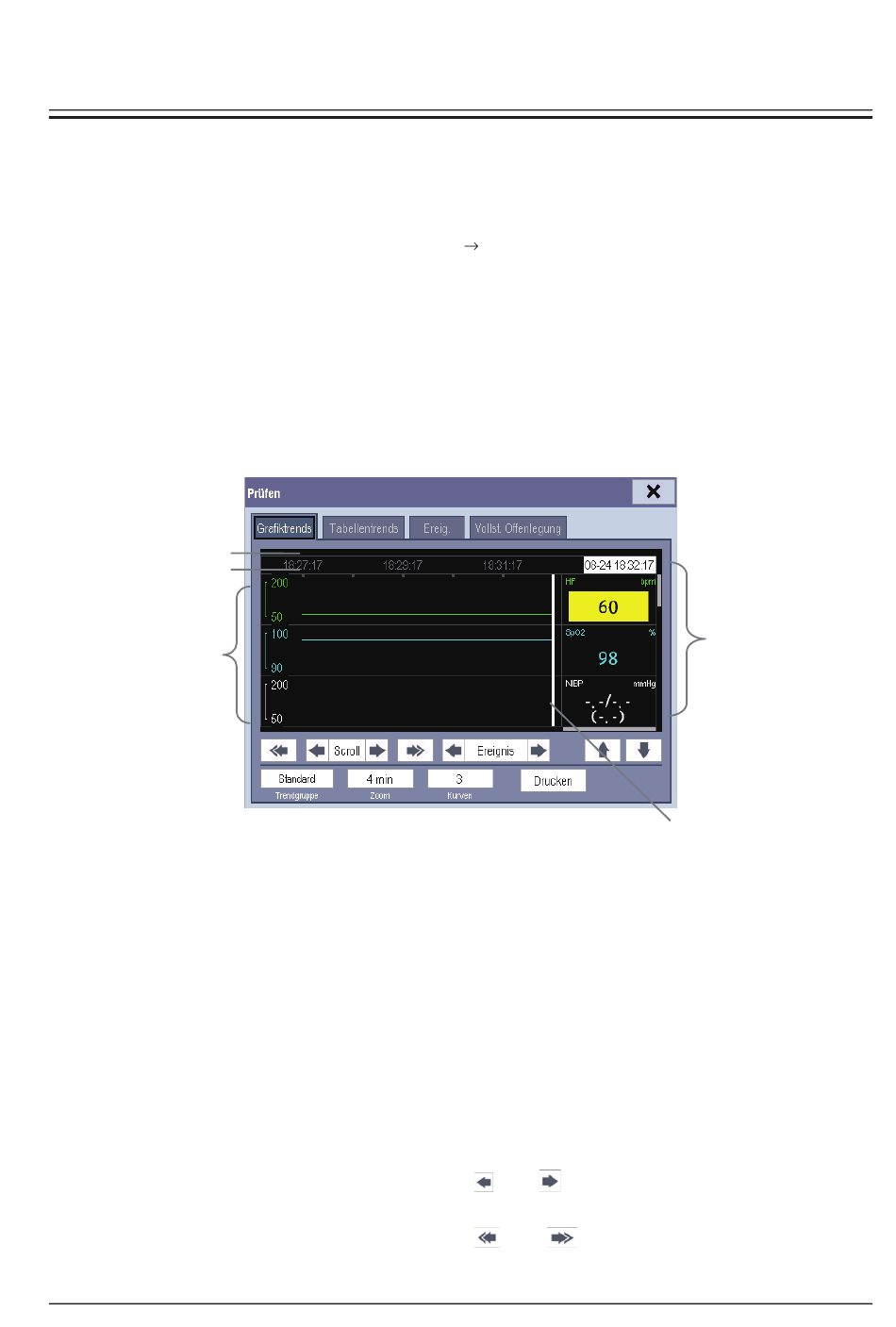

Wählen Sie im Menü [Prüfen] die Option [Grafiktrends], um auf das folgende Fenster zuzugreifen.
1
2
3
1.
Ereignismarkierungsbereich
4.
Parameterbereich
Ereignisse werden im Ereignismarkierungsbereich farblich markiert. Rot steht für Ereignisse mit hohem Alarmniveau.
Gelb steht für Ereignisse mit mittlerem/niedrigem Alarmniveau. Grün steht für manuelle Ereignisse.
Optionen in diesem Überprüfungsfenster:
„
Wählen Sie [Trendgruppe], um eine Trendgruppe zur Anzeige im eingeblendeten Menü auszuwählen.
Wenn [Benutz.def. 1] oder [Benutz.def. 2] ausgewählt ist, können Sie [Trendgruppe definieren] aktivieren.
Anschließend können Sie die Parameter wählen, die im eingeblendeten Menü angezeigt werden sollen.
„
Durch Auswahl von [Zoom] können Sie die Dauer festlegen, für die das Überprüfungsfenster angezeigt wird.
„
Durch Auswahl von [Kurven] können Sie die Zahl der auf einer Seite angezeigten Kurven festlegen.
„
Um durch die Grafiktrends zu blättern, haben Sie folgende Möglichkeiten:
‹
Wählen Sie zur Navigation durch die Grafiktrends
Schritt nach links oder rechts zu bewegen, oder
‹
Wählen Sie zur Navigation durch die Grafiktrends
rechts zu bewegen.
2.
Zeitachse
5.
Cursor
oder
oder
18-1
4
5
3.
Grafiktrendbereich
neben [Scrollen], um den Cursor einen
, um den Cursor eine Seite nach links oder
