Inhaltszusammenfassung für Mindray iMEC8 Vet

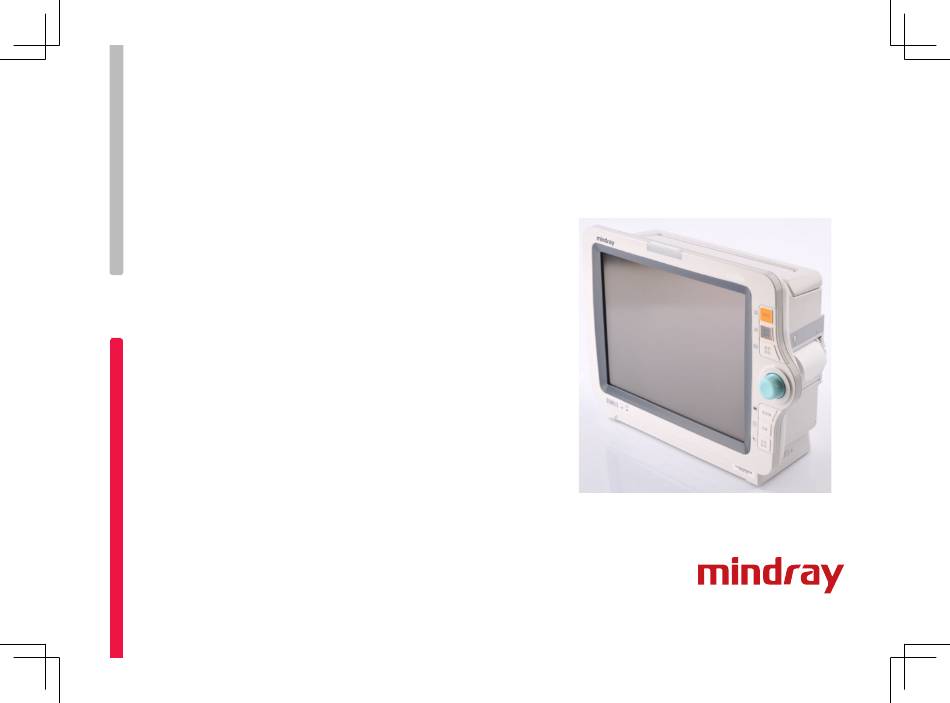

- Seite 1 iMEC8 Vet Tragbarer tierärztlicher Mehrparameter-Monitor Kurzanleitung...
- Seite 3 Falls Sie Fragen haben, wenden Sie sich bitte an uns. Erfüllt die Vorrausetzungen der europäischen Ratsrichtlinie 93/42/EWG. 0123 © 204 Shenzhen Mindray Bio-Medical Electronics Co., Ltd. Alle Rechte vorbehalten. Der Inhalt dieser Anleitung kann ohne vorherige Ankündigung geändert werden.

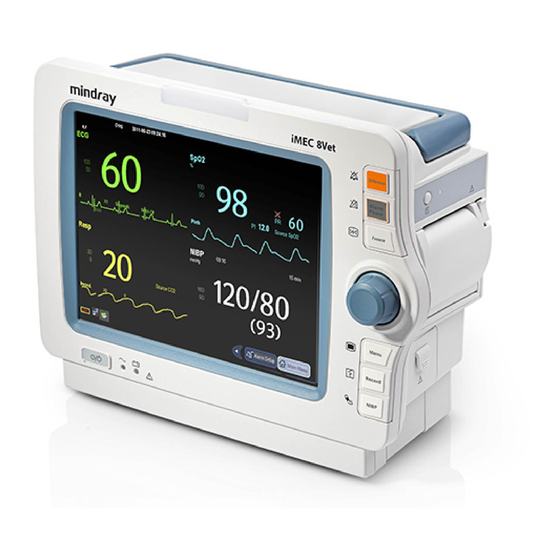

- Seite 4 Produktübersicht Vorderansicht . Ein/Aus-Schalter Drücken Sie auf diesen Schalter, um den Monitor einzuschalten. Wenn der Monitor eingeschaltet ist, wird er durch das Gedrückthalten dieses Schalters ausgeschaltet. An diesen Schalter ist eine Anzeige gekoppelt. Sie geht mit dem Monitor an und aus. 2.
- Seite 5 Produktübersicht Seitenansicht . Schreiber 2. Batteriefach 3. Anschlüsse für Parameter Rückseite . Terminal für äquipotenziale Erdung 2. Netzanschluss 3. Mehrfunktionaler Anschluss 4. USB-Anschluss 5. VGA-Verbindung 6. Netzwerkanschluss...
-
Seite 6: Grundlegende Bedienung
Grundlegende Bedienung Bildschirm Informationsbereich Alarmsymbole Technischer Alarmbereich Physiologischer Alarmbereich Kurvenbereich Parameterbereich A Parameterbereich B Bereich für Aufforderungen QuickKey-Bereich Verwendung des Touchscreens Wählen Sie die Elemente auf dem Bildschirm einfach direkt durch Drücken auf den Monitor aus. Sie können den Touchscreen sperren oder entsperren, indem Sie auf den QuickKey [Hauptmenü] drücken und diesen 3 Sekunden... -
Seite 7: Einstellung Des Bildschirms
Grundlegende Bedienung Einstellung des Bildschirms Sie können das Fenster [Bildschirm-Setup] wie unten gezeigt durch Auswahl von [Hauptmenü]→[Bildschirm- Setup]→[Bildschirmlayout >>] öffnen. In diesem Fenster können Sie die Positionen der Parameter und Kurven festlegen. Die Parameter und Kurven, deren Positionen nicht festgelegt werden können, werden nicht angezeigt. Der EKG-Parameter und die erste EKG-Kurve werden immer in der ersten Zeile angezeigt. -
Seite 8: Verwenden Des Hauptmenüs
Grundlegende Bedienung Verwenden des Hauptmenüs Zum Aufrufen des Hauptmenüs wählen Sie den QuickKey [Hauptmenü] auf dem Monitorbildschirm oder den Hardkey auf der Vorderseite des Monitors. Die meisten Anwendungen und Einstellungen des Monitors können über das Hauptmenü ausgeführt werden. Andere Menüs ähneln dem Hauptmenü und setzen sich folgendermaßen zusammen: Kopfzeile: Gibt eine Zusammenfassung des aktuellen Menüs an. -
Seite 9: Erste Schritte
[Patientenkat.], [Stimul.], usw. für Ihren Bedenken hinsichtlich des ordnungsgemäßen Patienten geeignet sind. Monitorbetriebs haben oder der Monitor Einzelheiten, wie die einzelnen Messungen mechanisch beschädigt ist. Rufen Sie das durchgeführt werden, finden Sie im Wartungspersonal oder kontaktieren Sie Mindray. Bedienungshandbuch. - Seite 10 Grundlegende Bedienung Ändern der allgemeinen Einstellungen Anzeigen und Ausblenden der Hilfe Einstellen des Monitors Der Monitor ist mit einer Online-Hilfe ausgestattet. Der Benutzer kann die Hilfe nach Bedarf anzeigen Wenn Sie einen Monitor installieren oder den oder ausblenden. Anwendungsstandort des Monitors wechseln, müssen Wählen Sie [Hauptmenü]→[Bildschirm-Setup >>].
-
Seite 11: Regeln Der Lautstärke
Grundlegende Bedienung Regeln der Lautstärke Verwalten von Konfigurationen Aufrufen des Menüs [Konfiguration verwalten] Lautstärke des Alarms Wählen Sie den QuickKey [Alarm-Setup], →[Sonstige] Wählen Sie [Hauptmenü]→[Wartung >>]→ oder [Hauptmenü]→[Alarm-Setup >>]→[Sonstige]. [Konfiguration verwalten >>]. Wählen Sie [Alarmlautst.] und dann die Geben Sie das erforderliche Kennwort ein und passende Lautstärke: X-0, wobei X abhängig wählen Sie anschließend [OK]. - Seite 12 Grundlegende Bedienung 3. Wählen Sie [Alarm-Setup >>], [Bildschirm-Setup >>] So importieren Sie die Konfiguration auf dem oder [Parameter >>], um das entsprechende Menü zur USB-Laufwerk auf den Monitor: Änderung der Einstellungen aufzurufen. Die geänderten . Schließen Sie das USB-Speichergerät an den Elemente des Alarm-Setups werden rot markiert.
-
Seite 13: Starten Und Beenden Von Aufzeichnungen
Ausgabe Der Thermoschreiber druckt Patientendaten, Messwerte, bis zu drei Kurven usw. aus. Starten und Beenden von Aufzeichnungen So starten Sie einen Druckvorgang manuell: Wählen Sie entweder den Hardkey vorne am Monitor oder am Druckermodul. wählen Sie im aktuellen Menü oder Fenster die Schaltfläche [Aufzeichnen]. ... - Seite 14 Batterie Die Batterie wird immer dann aufgeladen, wenn der Monitor mit dem Netz verbunden wird, ungeachtet dessen, ob der Monitor eingeschaltet ist oder nicht. Immer wenn ein Netzausfall während der Überwachung auftritt, wird der Monitor automatisch durch den internen Akku mit Strom versorgt. Akkusymbole auf dem Bildschirm zeigen den Akkustatus wie folgt an: Zeigt an, dass die Batterie fehlerfrei arbeitet.
- Seite 16 Shenzhen Mindray Bio-Medical Electronics Co., Ltd. Mindray Building, Keji 2th Road South, Hi-tech Industrial Park, Nanshan, Shenzhen 58057 P.R. China Tel.: +86 755 8888998 Fax: +86 755 26582680 www.mindray.com...
