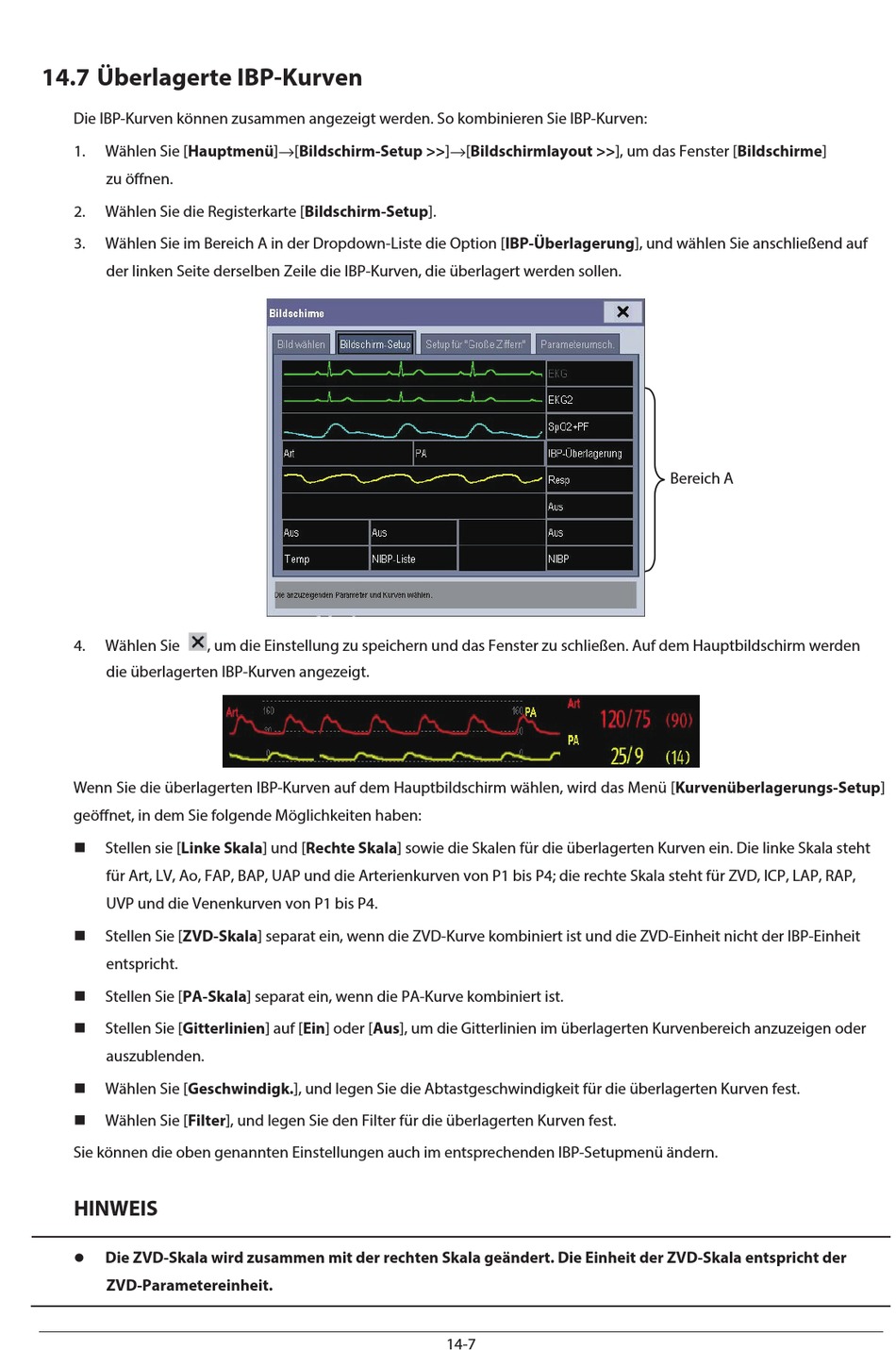

14.7 Überlagerte IBP-Kurven
Die IBP-Kurven können zusammen angezeigt werden. So kombinieren Sie IBP-Kurven:
1.
Wählen Sie [Hauptmenü] [Bildschirm-Setup >>] [Bildschirmlayout >>], um das Fenster [Bildschirme]
zu öffnen.
2.
Wählen Sie die Registerkarte [Bildschirm-Setup].
3.
Wählen Sie im Bereich A in der Dropdown-Liste die Option [IBP-Überlagerung], und wählen Sie anschließend auf
der linken Seite derselben Zeile die IBP-Kurven, die überlagert werden sollen.
4.
Wählen Sie
, um die Einstellung zu speichern und das Fenster zu schließen. Auf dem Hauptbildschirm werden
die überlagerten IBP-Kurven angezeigt.
Wenn Sie die überlagerten IBP-Kurven auf dem Hauptbildschirm wählen, wird das Menü [Kurvenüberlagerungs-Setup]
geöffnet, in dem Sie folgende Möglichkeiten haben:
„
Stellen sie [Linke Skala] und [Rechte Skala] sowie die Skalen für die überlagerten Kurven ein. Die linke Skala steht
für Art, LV, Ao, FAP, BAP, UAP und die Arterienkurven von P1 bis P4; die rechte Skala steht für ZVD, ICP, LAP, RAP,
UVP und die Venenkurven von P1 bis P4.
„
Stellen Sie [ZVD-Skala] separat ein, wenn die ZVD-Kurve kombiniert ist und die ZVD-Einheit nicht der IBP-Einheit
entspricht.
„
Stellen Sie [PA-Skala] separat ein, wenn die PA-Kurve kombiniert ist.
„
Stellen Sie [Gitterlinien] auf [Ein] oder [Aus], um die Gitterlinien im überlagerten Kurvenbereich anzuzeigen oder
auszublenden.
„
Wählen Sie [Geschwindigk.], und legen Sie die Abtastgeschwindigkeit für die überlagerten Kurven fest.
„
Wählen Sie [Filter], und legen Sie den Filter für die überlagerten Kurven fest.
Sie können die oben genannten Einstellungen auch im entsprechenden IBP-Setupmenü ändern.
HINWEIS
z
Die ZVD-Skala wird zusammen mit der rechten Skala geändert. Die Einheit der ZVD-Skala entspricht der
ZVD-Parametereinheit.
14-7
