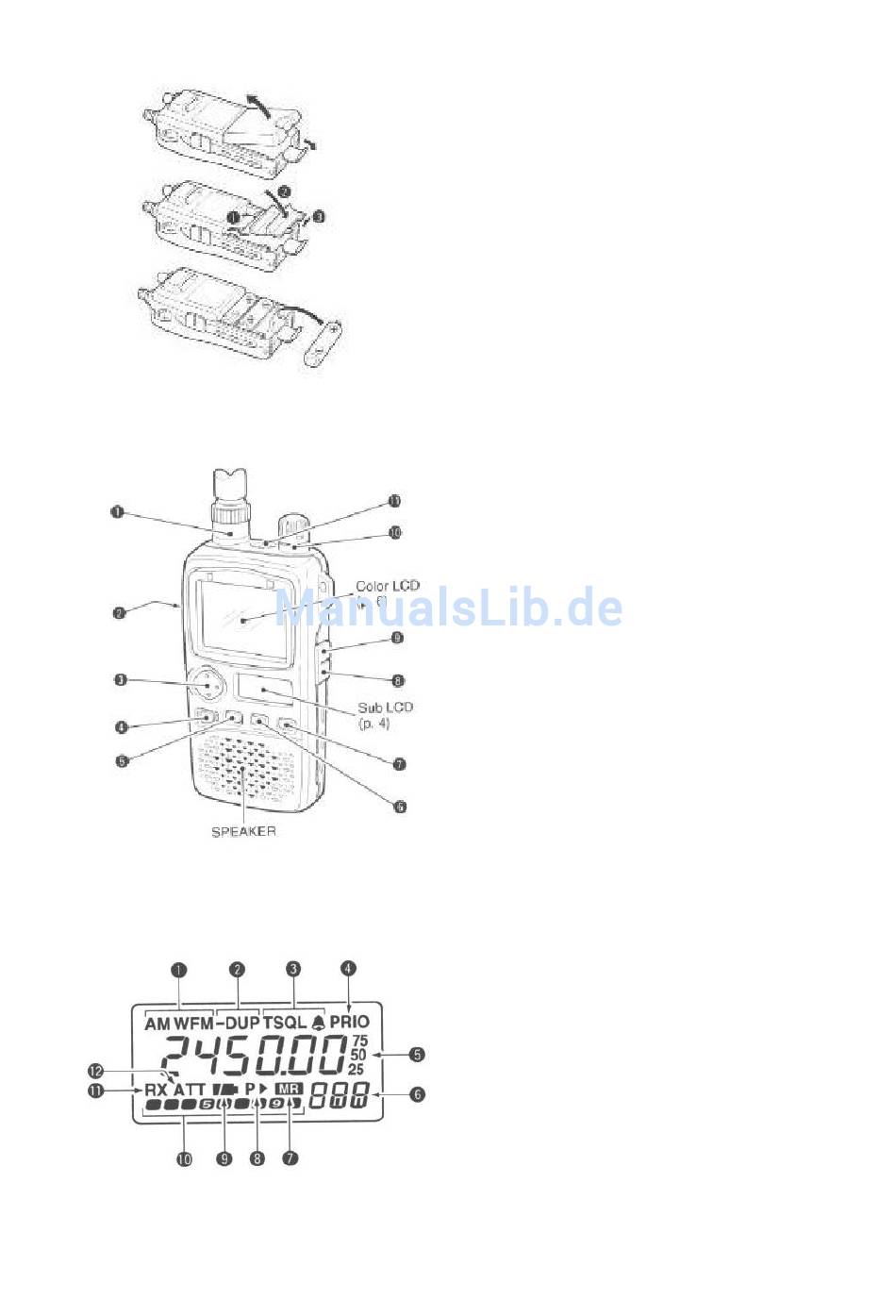

Anzeigen und Bedienelemente

Das Display mit seinen Funktionsanzeigen

Um den ICR-3 mit handelsüblichen Batterien bzw.
Akkus zu betreiben, muß das im Original
mitgelieferte Batteriefach benutzt werden.
Bedenken Sie bitte folgendes: Der ICR-3 benötigt
mit eingeschaltetem TFT-Display bis zu mehreren
hundert mA!
1. BNC-Antennenbuchse
2. Funktionsschalter (für Zweitfunktionen
etc.)
3. Multifunktionsschalter für TV,
Modulationsart, Display,
Frequenzbereich, Frequenzschritte,
Scanfunktionen, Lautstärke.
4. Ein/ Ausschalter
5. VFO / Speicherschalter
6. Umschaltung für Modulationsarten
7. Monitortaste
8. Ladebuchse
9. Audio/ Videoausgang
10. Hauptabstimmknopf
11. Buchse für externe Lautsprecher oder
Kopfhörer.
1. Anzeige der gewählten Modulationsart
2. Duplex-Betrieb (Relaisablage)
3. Tonsquelch
4. Prioritätskanalfunktion
5. Frequenzanzeige
6. Speicherkanalanzeige
7. Speicheranzeige(wenn Memory-Funktion
aktiv)
8. Skip-Scan-Anzeige
9. Batteriezustandsanzeige
10. S-Meter-Anzeige
11. Busy-Anzeige (Aktivitätsanzeige)
12. Abschwächer
- 3 -
