Icom IP-M60 Basis Bedienungsanleitung Seite 11

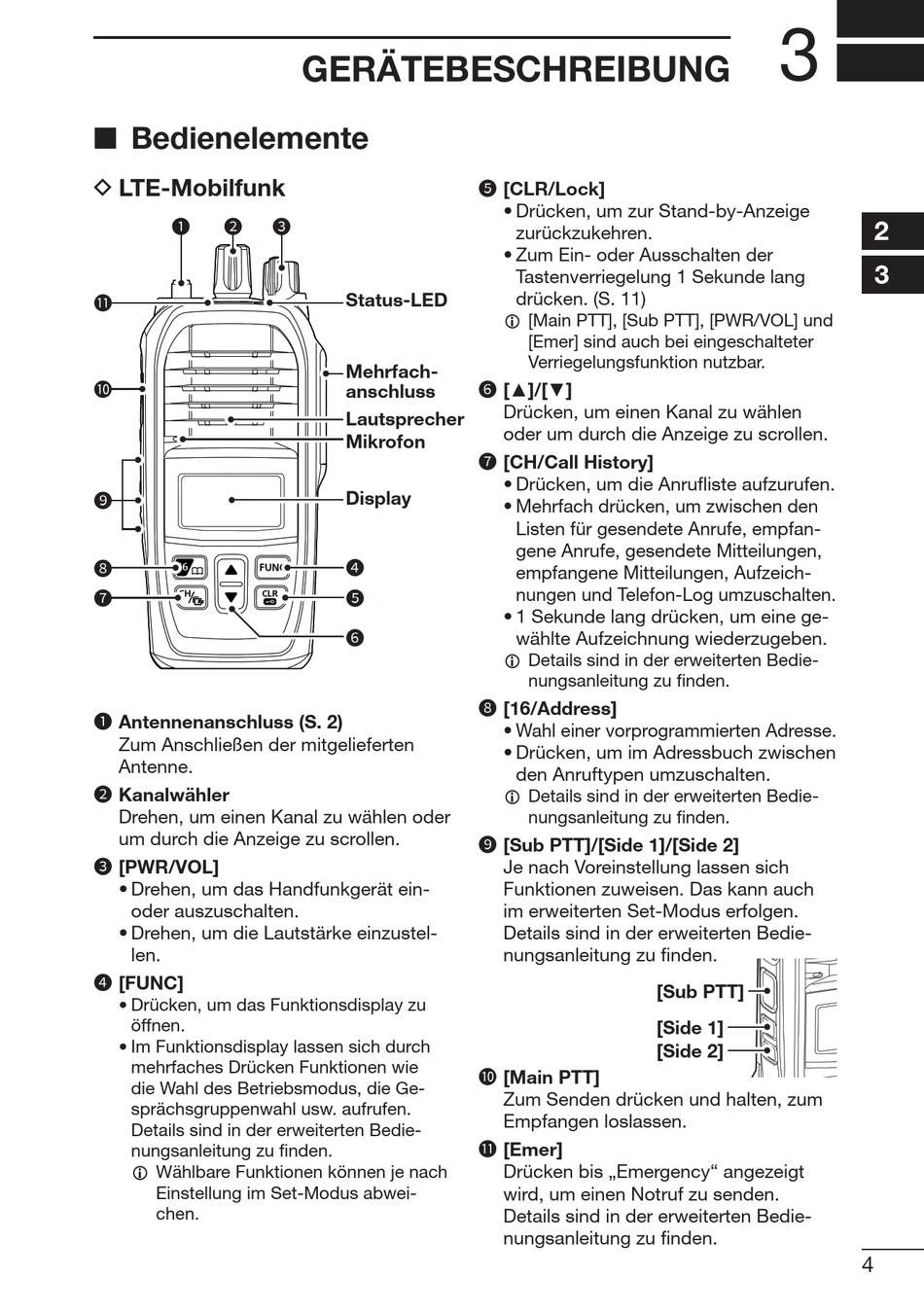

■ Bedienelemente
D LTE-Mobilfunk
1 2 3
11
10
9
8
7
1 Antennenanschluss (S. 2)
Zum Anschließen der mitgelieferten
Antenne.
2 Kanalwähler
Drehen, um einen Kanal zu wählen oder
um durch die Anzeige zu scrollen.
3 [PWR/VOL]
• Drehen, um das Handfunkgerät ein-
oder auszuschalten.
• Drehen, um die Lautstärke einzustel-
len.
4 [FUNC]
• Drücken, um das Funktionsdisplay zu
öffnen.
• Im Funktionsdisplay lassen sich durch
mehrfaches Drücken Funktionen wie
die Wahl des Betriebsmodus, die Ge-
sprächsgruppenwahl usw. aufrufen.
Details sind in der erweiterten Bedie-
nungsanleitung zu finden.
L Wählbare Funktionen können je nach
Einstellung im Set-Modus abwei-
chen.
GERÄTEBESCHREIBUNG
Status-LED
Mehrfach-
anschluss
Lautsprecher
Mikrofon
Display
4
5
6
5 [CLR/Lock]
• Drücken, um zur Stand-by-Anzeige
zurückzukehren.
• Zum Ein- oder Ausschalten der
Tastenverriegelung 1 Sekunde lang
drücken. (S. 11)
L [Main PTT], [Sub PTT], [PWR/VOL] und
[Emer] sind auch bei eingeschalteter
Verriegelungsfunktion nutzbar.
6 [▲]/[▼]
Drücken, um einen Kanal zu wählen
oder um durch die Anzeige zu scrollen.
7 [CH/Call History]
• Drücken, um die Anrufliste aufzurufen.
• Mehrfach drücken, um zwischen den
Listen für gesendete Anrufe, empfan-
gene Anrufe, gesendete Mitteilungen,
empfangene Mitteilungen, Aufzeich-
nungen und Telefon-Log umzuschalten.
• 1 Sekunde lang drücken, um eine ge-
wählte Aufzeichnung wiederzugeben.
L Details sind in der erweiterten Bedie-
nungsanleitung zu finden.
8 [16/Address]
• Wahl einer vorprogrammierten Adresse.
• Drücken, um im Adressbuch zwischen
den Anruftypen umzuschalten.
L Details sind in der erweiterten Bedie-
nungsanleitung zu finden.
9 [Sub PTT]/[Side 1]/[Side 2]
Je nach Voreinstellung lassen sich
Funktionen zuweisen. Das kann auch
im erweiterten Set-Modus erfolgen.
Details sind in der erweiterten Bedie-
nungsanleitung zu finden.
10 [Main PTT]
Zum Senden drücken und halten, zum
Empfangen loslassen.
11 [Emer]
Drücken bis „Emergency" angezeigt
wird, um einen Notruf zu senden.
Details sind in der erweiterten Bedie-
nungsanleitung zu finden.
3
[Sub PTT]
[Side 1]
[Side 2]
2
3
4
