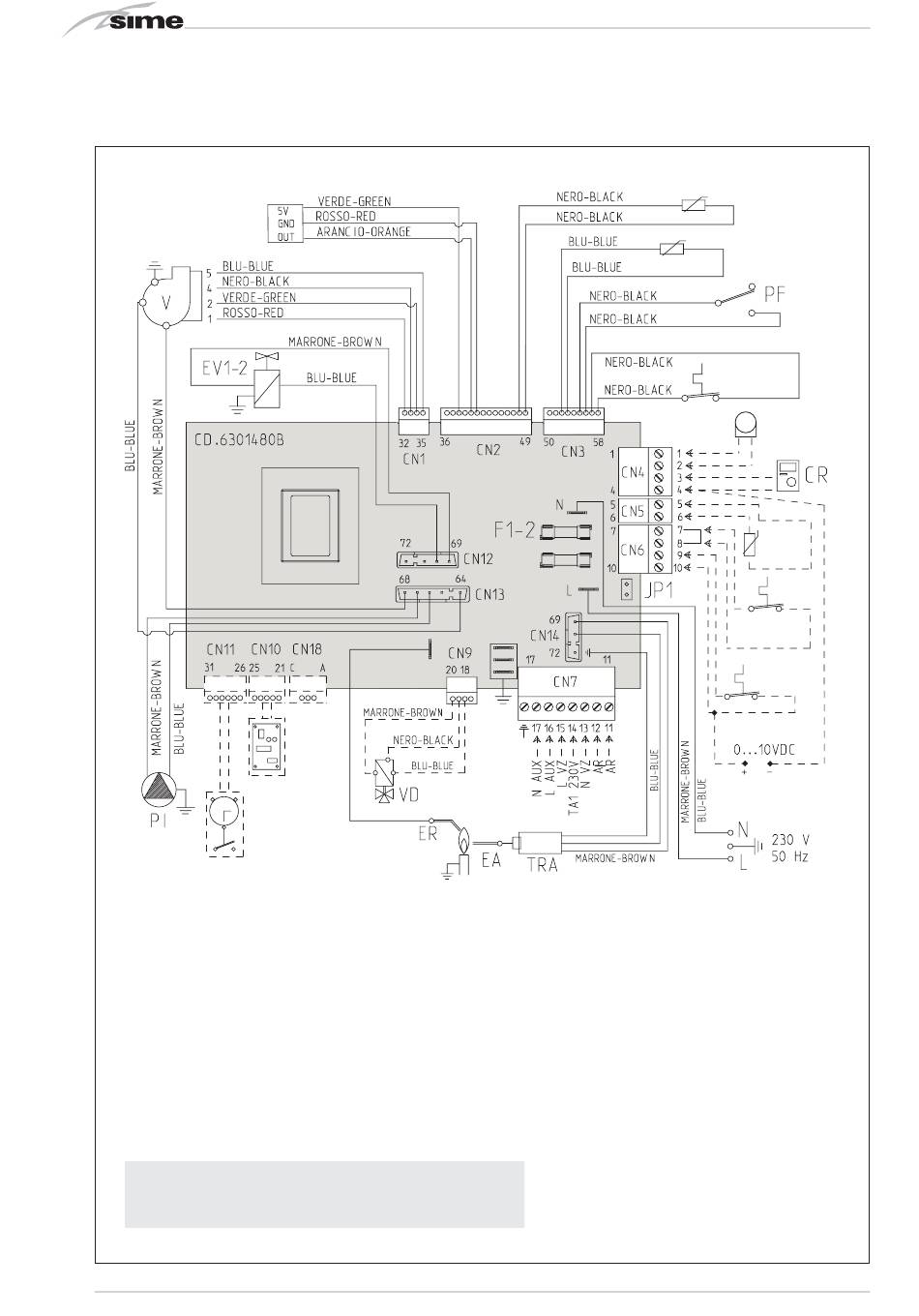

ELEKTRISCHER SCHALTPLAN (Abb. 10)
TPA (5 VDC)
ZEICHENERKLÄRUNG
F1-2
Sicherung (4 AT)
TRA
Einschalttransformator
PI
Anlagenpumpe
V
Gebläse
PF
Rauch-Druckwächter
EA
Einschaltelektrode
ER
Erkennungselektrode
EV1-2 Gasventilspule
TS
Sicherheitsthermostat
VD
Umschaltventil (falls installiert)
SM
Sonde Druckseite mit Kolben (SM)
SR
Rücklaufsonde Heizung
TPA
Wasserdruckwandler
Für den Betrieb 0 ... 10VDC:
- Die Brücke JP1 entfernen
- Den Positivpol des Signal an die Klemme 10 von CN6 anschließen
- Den Negativpol des Signals an die Klemme 4 von CN4 anschließen.
100
EXP
(24 VRAC)
OP
(24 VAC)
TA1
JP1
TA2
SB
CR
SE
OP
EXP
AR
VZ
AUX
ANMERKUNG: TA1 an die Klemmen 7-8 ansch-
ließen, nachdem die Brücke entfernt wurde.
Umweltthermostat Bereichs 1
Auswahl TA2 oder 0-10 VDC
Umweltthermostat Bereich 2
Boiler-Sonde (30/50 - 30/110 EV)
Fernbedienung CR 73 (optional)
Außentemperatursonde (optional)
Programmieruhr (optional)
Ausbreitungskarte
Fernalarm
Bereichsventil
Hilfsanschluss
SR (5 VDC)
SM (5 VDC)
TS (24 VDC)
SE (5 VDC)
SB
(5 VDC)
TA1
(24 VRAC)
TA2
(24 VRAC)
ERSATZTEILCODES VERBINDER
CN1
code 6319189
CN2
code 6319191
CN3
code 6319192
CN4
code 6316203
CN5
code 6316200
CN6
code 6316202
CN7
code 6316204
CN9
code 6319190
CN12
code 6299991
CN13
code 6319161
CN14
code 6293569
