2. 1 1
ELEKTROANSCHLUSS
Der Heizkessel wird mit einem Elektrokabel
geliefert, für das bei einer Auswechselung
bei SIME nachgefragt werden muss.
Die Stromversorgung muss mit einer einpha-
sigen Spannung 230 V - 50 Hz über einen
durch Hauptschalter erfolgen, der mit Siche-
rungen geschützt ist, deren Kontakte einen
Abstand von wenigstens 3 mm besitzen. Die
Polarität L - N und die Erdung beachten.
ANMERKUNG: Das Gerät muss an eine
wirksame Erdungsanlage angeschlossen
werden. SIME ist in keiner Weise für Schä-
den an Personen oder Sachen verantwortli-
ch, die durch eine fehlende Erdung des
Heizkessels verursacht werden.
2. 1 1. 1
Anschluss Zeitthermostat
Das Zeitthermostat wie im elektrischen
Schaltplan des Heizkessels anschließen
(siehe Abb. 10) nachdem zuvor die
bestehende Brücke entfernt wurde. Das zu
benutzende Zeitthermostat muss von der
Klasse II gemäß der Richtlinie EN 60730. 1
sein (potentialfreier Elektrokontakt).
2. 1 1.2 Anschluss des Klimareglers
CR 53 (Zubehör auf Anfrage)
Der Heizkessel ist für den Anschluss eines
2. 1 1.5 Kopplung mit verschiedenen
elektronischen Vorrichtungen
Im Folgenden sind einige Beispiele für Anla-
gen und für Kopplungen mit verschiedenen
elektronischen Vorrichtungen wiedergege-
ben. Wo nötig sind die im Heizkessel einzu-
stellenden Parameter angegeben.
Die elektr ischen Anschlüsse an den
Heizkessel erfordern die Aufschrift in der
Schema (Abb. 10).
Die Steuerung Bereichsventil schaltet sich
bei jeder Heizungsanforderung des Bereich 1
ein (sowohl seitens der TA1 oder des CRs).
Beschreibung der in den Anlageplänen von 1
bis 14 wiedergegebenen Bauteile:
M
Druckseite Anlage Bereich 1 HOCH
R
Rücklauf Anlage Bereich 1 HOCH
CR
Fernbedienung CR 73
SE
Außentemperatursonde
TA 1-2-3-4
Umweltthermostat des Bereichs
VZ 1-2
Bereichsventil
CT 1-2
Zeithermostat des Bereichs
RL 1-2-3-4 Bereichsrelais
SI
Hydraulische Weiche
P 1-2-3-4
Bereichspumpe
SB
Boiler-Sonde
PB
Boiler-Pumpe
IP
Fußbodenanlage
EXP
Ausbreitungskarte
ZONA MIX Cod. 8092234/INSOL
Cod. 8092235
VM
Drei-Wege-Mischventil
Klimareglers vorbereitet, der auf Anfrage
geliefert wird (Cod. 8092227), um einen
Heizkreislauf zu steuern.
Die elektrische Karte fährt mit der Darstel-
lung der Informationen, der Einstellung des
Brauchwassersolls und der Heizung des
zweiten Kreislaufs, sowie auch mit der Dar-
stellung der Heizkesselparameter über die
Tasten der Bedientafel fort. Für die Monta-
ge und den Gebrauch des Klimareglers den
Anweisungen auf der Verpackung folgen.
ANMERKUNG: Einstellung des Installa-
teurparameters
PAR 10 = 2.
2. 1 1.3 Anschluss der Fernbedienung
CR 73 (Zubehör auf Anfrage)
Der Heizkessel ist für den Anschluss einer
Fernbedienung vorbereitet, die auf Anfrage
geliefert wird (cod. 8092226).
Die Fernbedienung CR 73 ermöglicht die
Fernübertragung der Steuerungen des
Heizkesselanwenders, davon ausgenom-
men ist die Freigabe nach einer Blockie-
rung. Wenn die Fernbedienung angeschlos-
sen ist, zeigt das Display des Heizkessels
folgende Meldung an:

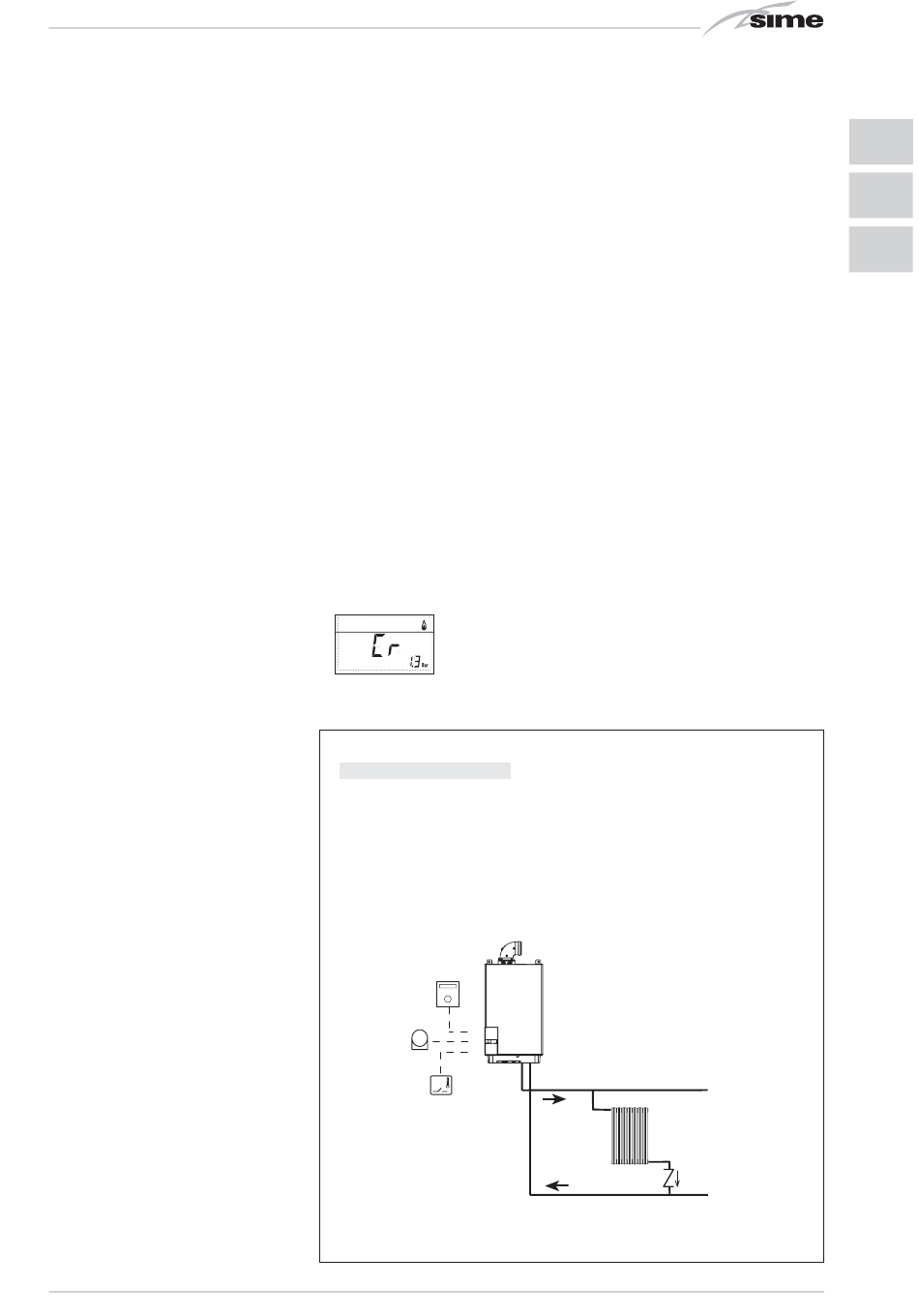

1
GRUNDANLAGE
ANLAGE MIT EINEM DIREKTEN BEREICH UND UMWELTTHERMO-
STAT, ODER MIT KLIMAREGLER CR 53 (Cod. 8092227), ODER
MIT FERNBEDIENUNG CR 73 (Cod. 8092226) UND AUSSENSON-
DE (Cod. 8094101)
CR
SE
CR
SE
TA1
TA
Für die Montage und den Gebrauch der
Fernbedienung den Anweisungen auf der
Verpackung folgen.
ANMERKUNG: Der PAR 10 muss nicht
konfiguriert werden, da die Karte des
Heizkessels bereits standardmäßig für
einen Betrieb mit der Fernbedienung CR
73 (PAR 10 = 1) eingestellt ist.
2. 1 1.4 Anschluss AUSSENSONDE
(Zubehör auf Anfrage)
Der Heizkessel ist für den Anschluss einer
Temperaturaußensonde vorbereitet, die auf
Anfrage geliefert wird (Cod. 8094101), sie
kann selbstständig den Temperaturwert
der Druckseite des Heizkessels in Abhän-
gigkeit der Außentemperatur regeln.
Für die Montage den Anweisungen auf der
Verpackung folgen. Es können Korrekturen
an den der von der Sonde erfassten Wer-
ten über PAR 11vorgenommen werden.
EINSTELLUNG DER PARAMETER
Bei einer Benutzung der Vorrichtung
CR 53 ist einzustellen:
PAR 10 = 2
M
R
FR
NL
DE
95
