APRE
ÖFFNEN

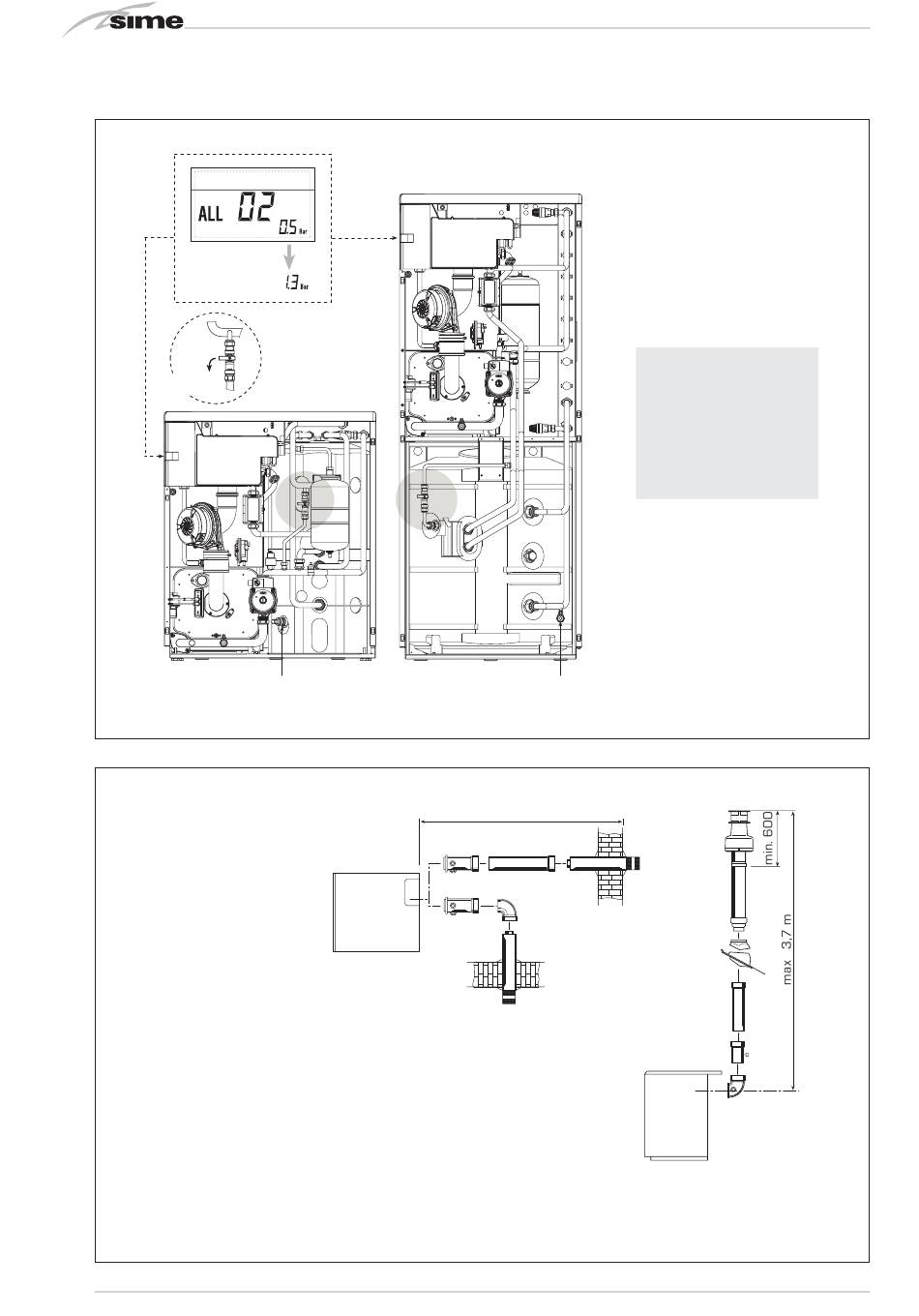

ZEICHENERKLÄRUNG
1 Koaxialabzug L. 840 Cod. 8084815
2a Verlängerung L. 1000 Cod. 8096103
2b Verlängerung L. 500 Cod. 8096102
3 Verlängerung L. 194 mit Aufnahmeanschlüssen Cod. 8086908
4 90° Zusatzkurve Cod. 8095801
5 Kurve 90° Anschlüssen Cod. 8085604
6 Vertikale Kondensatförderungen L. 160 Cod. 8092805
7 Dachziegel mit Gelenk Cod. 8091300
8 Endstücke Ausgang Dach koaxial L. 1284 Cod. 8091200
ACHTUNG:
Die Installation jeder 90° Kurve, reduziert den zu Verfügung stehenden Bereich um 0,90 Meter.
Die Installation jeder 45° Kurve, reduziert den zu Verfügung stehenden Bereich um 0,45 Meter.
90
A
A
max 2,5 m
3
2
1
3
4
1
ACHTUNG: Die Füllung der Anla-
ge muss erfolgen, wenn diese
kalt is t, der Heizkessel auf
Standby steht und die Anlagen-
pumpe ausgeschaltet ist.
Nur unter dieser Bedingung
zeigt der Wasserdruck-Signa-
lumwandler mit Präzision den
Anlagendruck an.
8
7
2
6
5
Abb. 4
Abb. 5
