Aufbau des Pitchsystems

3.1

Relaisausgang und Sicherheitskette

Der P6 verfügt über einen potentialfreien Relaisausgang, der in folgenden Situationen

öffnet:

•

Der Relaisausgang dient zur Diagnose, und parallel dazu besteht in der Regel eine zwei-

te funktionale Diagnose über die Control Unit, den Feldbus und den Turbine Controller.

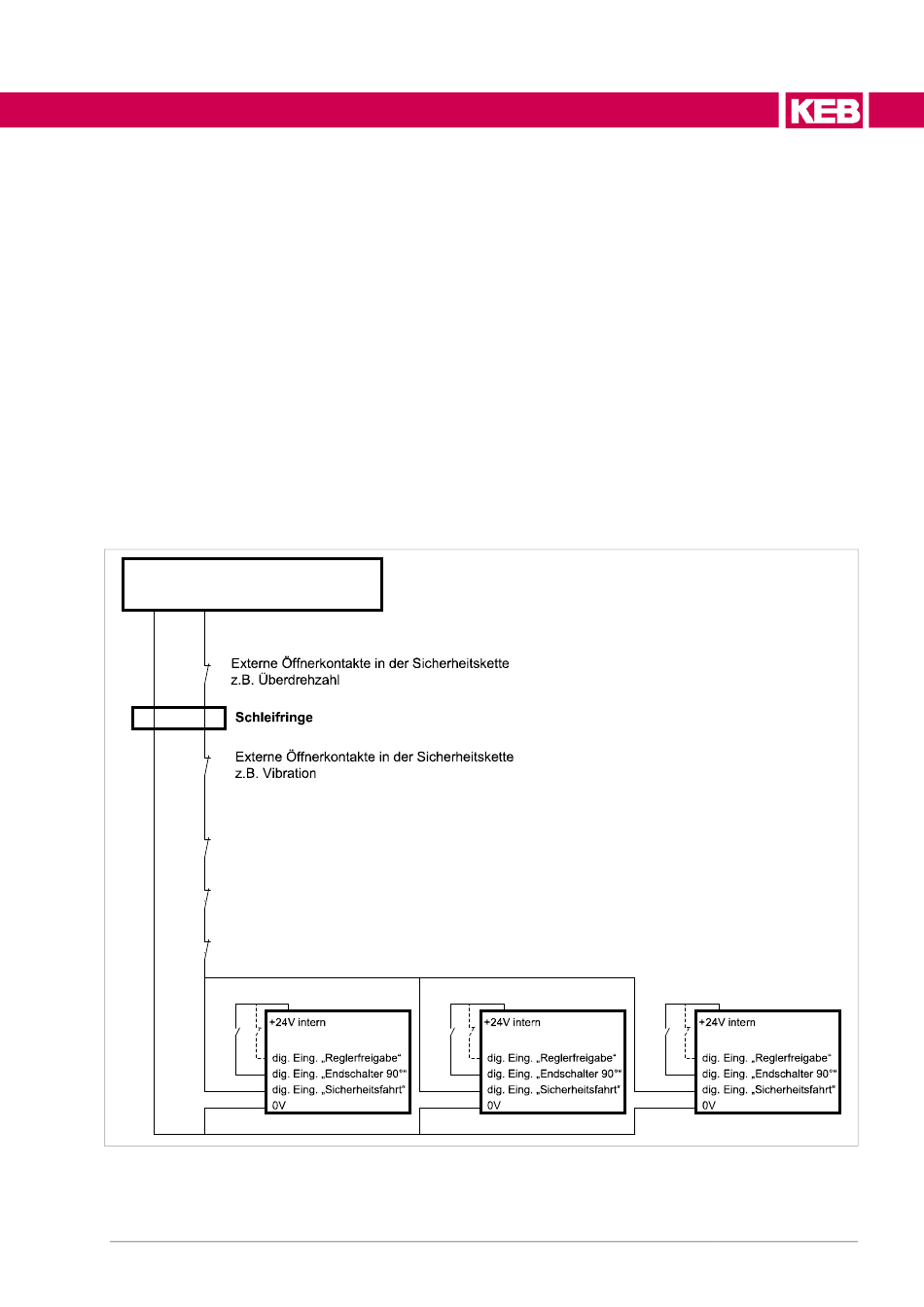

Um im Falle einer Störung an einem Pitchumrichter eine Sicherheitsfahrt der beiden an-

deren Pitchantriebe anzufordern, werden Relaisausgänge und Eingänge der drei Pitch-

umrichter P6 prinzipiell so verschaltet:

24V -Versorgung der Sicherheitskette

(wird vom Turbine Controller geschaltet)

+24V

Relaisausgang P6.1

Relaisausgang P6.2

Relaisausgang P6.3

Sicherheitsfahrt (bis zum Erreichen des Endschalters)

Reglerfreigabe fehlt

Umrichter ist spannungslos (weder Netzspannung noch Energiespeicher)

alle erkannten Umrichterfehler

Watchdog spricht an

und anderen in der Control Unit programmierbaren Bedingungen

P6.1

P6.2

P6.3
