6. DEMONTAGE DER PUMPE (For tsetzung)
6.2 Überprüfung der Bauteile
Kolben 301 und Zylinder 201 sind bewegliche Teile, von
denen die Leistung der Pumpe direkt abhängt. Daher
wird empfohlen, regelmäßig die Leistungen der Pumpe
zu kontrollieren und das Zylinder-/Kolben-Paar bei
Leistungsabnahme auszutauschen.
Andererseits kann die Nutzung eines zu stark abgenutz-
ten Zylinder-/Kolben-Paares den Antriebsblock der
Pumpe beschädigen. Daher wird empfohlen, das
Zylinder-/Kolben-Paar auszutauschen, wenn die in
untenstehender Tabelle
Abnutzungswerte erreicht sind.
Abmessungen, neu
SLS24
Minimal zulässiger Grenzwert
Abmessungen, neu
SLS36
Minimal zulässiger Grenzwert
Da die Entwicklung der Pumpenleistung von den
Betriebsbedingungen der Anwendung abhängt (Druck,
Drehzahl, gepumpte Flüssigkeit ...), empfiehlt MOUVEX
den Nutzern, die Kontrollintervalle und das präventive
Wartungsprogramm je nach eigener Erfahrung festzulegen.
301
201

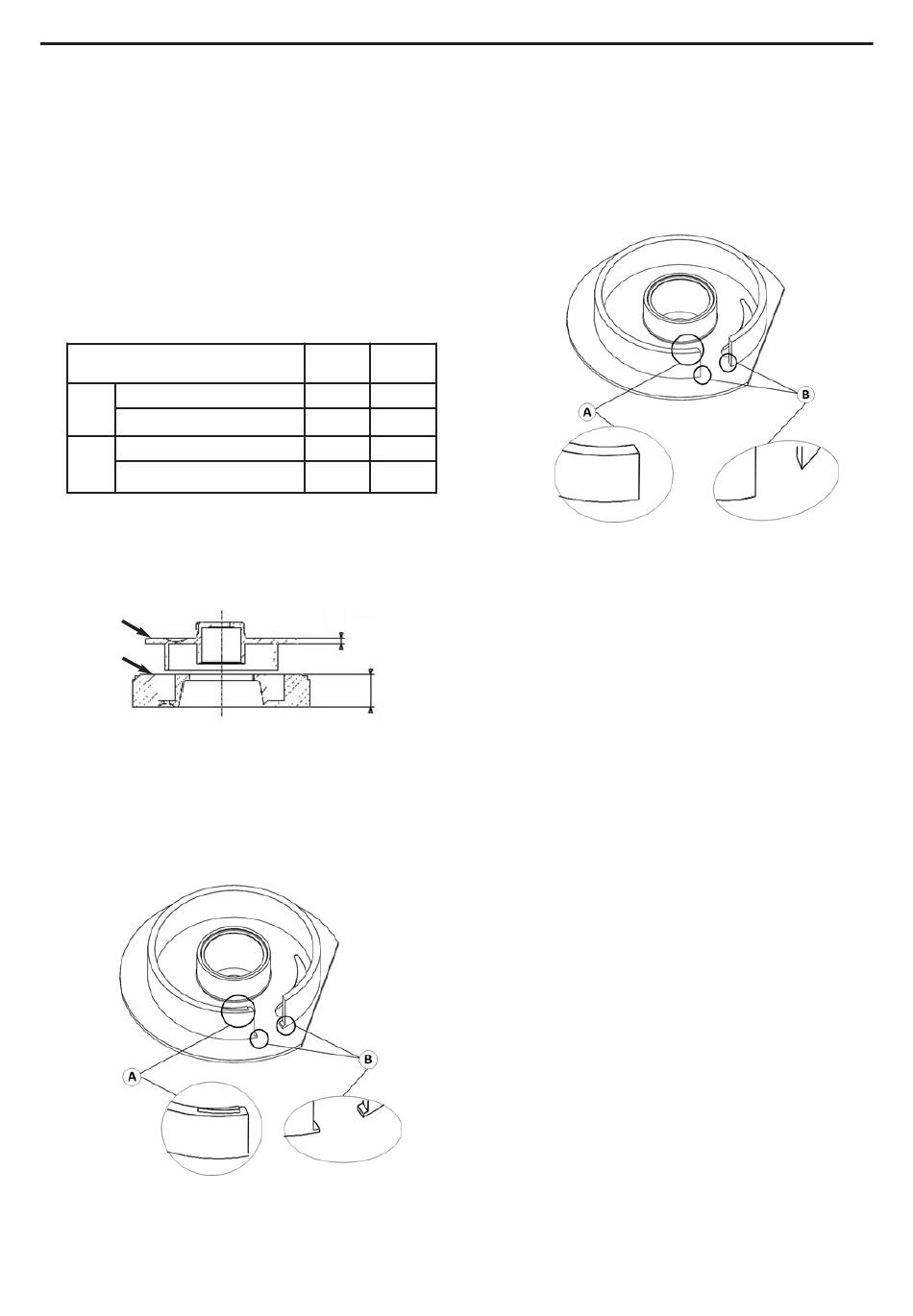

Bei der Kontrolle von Kolben und Zylinder, kann auch
dann, wenn die Verschleißgrenze noch nicht erreicht ist,
das nachfolgend abgebildete Erscheinungsbild sichtbar
werden. Das trifft insbesondere für Förderprozesse mit
abrasiven oder sehr dünnflüssigen Produkten zu :
• Dreieckiger Steg auf dem Kolbenring (A),
• Kleine Stufen am Boden der Kolbenscheibe (B).
NT 1004-H00 09 18 SLS24 i - SLS36 i g
aufgeführten maximalen
Kolben Zylinder
301 201
11 69
8 66
11 97,5
8 94,5
Vor dem Wiedereinbau von Kolben und Zylinder sind
diese Oberflächenunebenheiten durch Abfeilen und
Abschleifen mit feinem Sandpapier (Nr. 320 Korngröße
oder entsprechend)
Beschädigungen anderer Oberflächen durch Kratzer zu
vermeiden. Der Kolben muss nach der Behandlung
folgendes Aussehen erhalten :
19/29
zu beseitigen. Dabei sind
