4. CIP-REINIGUNG / SIP-STERILISATION (For tsetzung)

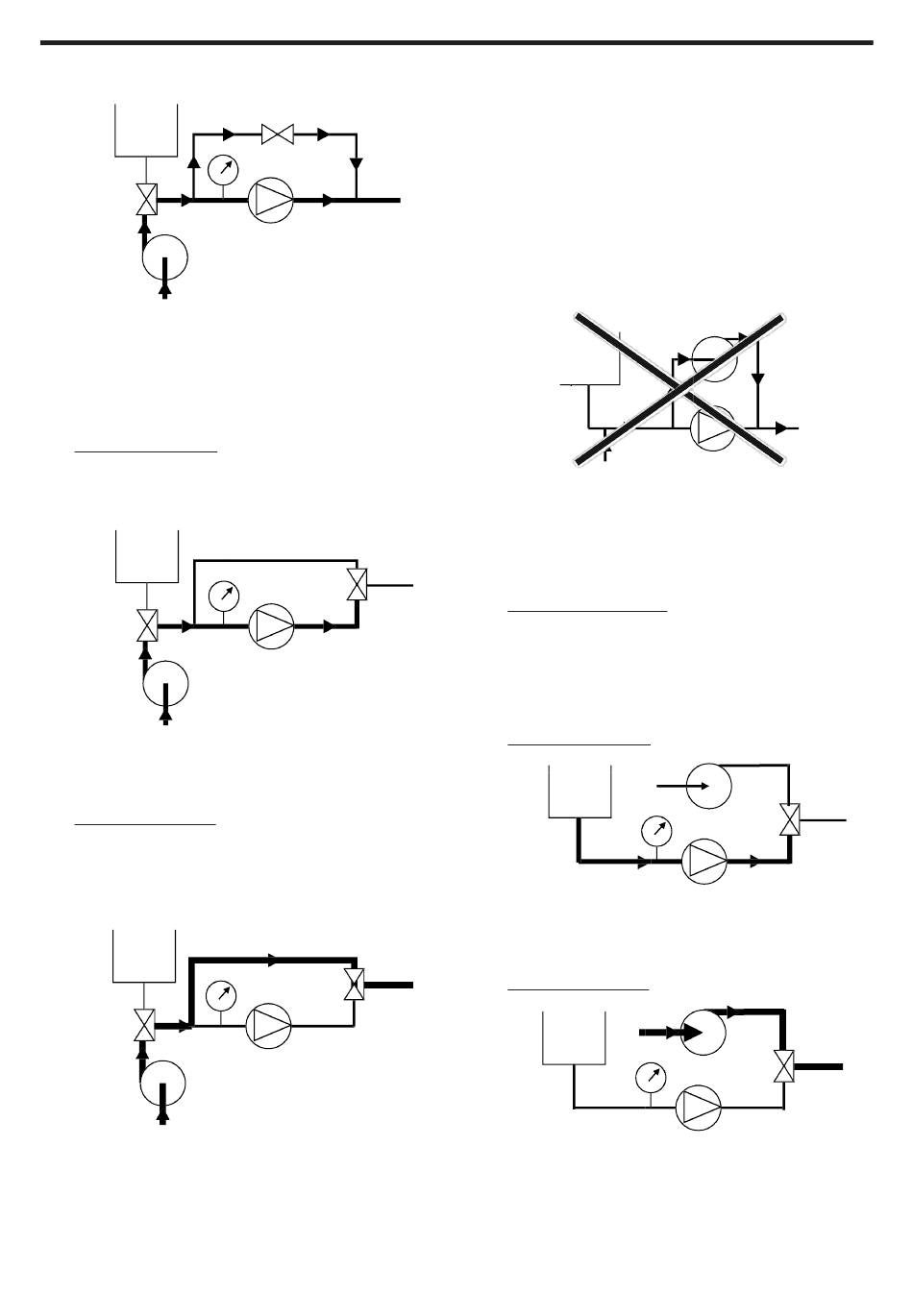

Es wird empfohlen, die SLS-Pumpe während der CIP-
Reinigung zu stoppen, ein Start/Stopp-Betrieb bei niedri-
ger Drehzahl (< 100 1/min.) ist möglich.• In einigen
Fällen übersteigt der für die Anlage erforderliche
Reinigungsdruck 3 barg. In diesem Fall wird ein Bypass
empfohlen und die Reinigung ist in 2 Stufen durchzuführen.
Reinigung der Pumpe :
Die Reinigungsmenge ist während der Reinigung der
SLS-Pumpe zu begrenzen, um zu sicherzustellen, dass
der maximale Eingangsdruck 3 barg nicht übersteigt.
Max. Druck 3 barg
Es wird empfohlen, die SLS-Pumpe während der CIP-
Reinigung zu stoppen, ein Start/Stopp-Betrieb bei niedri-
ger Drehzahl (< 100 1/min.) ist möglich.
Reinigung der Anlage :
Während der Reinigung ist über die Anordnung der
Ventile sicherzustellen, dass kein Durchströmen und
Anlaufen der SLS-Pumpe möglich ist. Unter diesen
Bedingungen kann
Reinigungsdruck bis 6 barg betragen.
Max. Druck 6 barg
SLS-Pumpe während dieser Phase nicht einschalten.
NT 1004-H00 09 18 SLS24 i - SLS36 i g
Max. Druck 3 barg
SLS-Pumpe
SLS-Pumpe
bei gestoppter Pumpe
SLS-Pumpe

4.4 Einbau Pumpe in paralleler Anordnung

Für Anwendungen mit einfacher Reinigung, bei der
zulässige Druck auf der Saugseite der SL-Pumpe 2 bar
nicht übersteigt, ist eine parallele Anordnung erlaubt. Es
wird darauf hingewiesen, dass bei dieser Reinigung die
SL-Pumpe Flüssigkeiten mit geringer Schmiereigenschaft
fördert. Dies erhöht den Verschleiß der Pumpe.
Die CIP-Kreiselpumpe darf nicht parallel zur SLS-
Pumpe installiert
Sicherheitsmaßnahmen zu treffen.
In diesem Fall ist der Eingangsdruck niedriger als der
Druck auf der Druckseite der SLS-Pumpe, der Kolben
wird somit in den Zylinder gedrückt und der Durchfluß
nicht mehr gewährleistet. Eine gründliche Reinigung
kann nicht garantiert werden, darüber hinaus steigt der
Verschleiß am Kolben-Zylinderpaar.
Zugelassene Anordnung :
Wie oben beschrieben, ist eine parallele Anordnung für
einfache Reinigungen zugelassen, wenn die installierten
Absperrventile die SLS-Pumpe vor eventuell auftreten-
den hohen Reinigungsdrücken schützen.
In diesem Fall reinigt sich die SLS-Pumpe selbst.
Reinigung der Pumpe :
der
Wir empfehlen in diesem Fall eine niedrige Drehzahl für
die SLS-Pumpe.
Reinigung der Anlage :
Die SLS-Pumpe wird während der Anlagenreinigung
gestoppt.
15/29
werden, ohne spezielle
CIP-Pumpe
SLS-Pumpe
Max. Druck 2 barg
SLS-Pumpe
SLS-Pumpe
