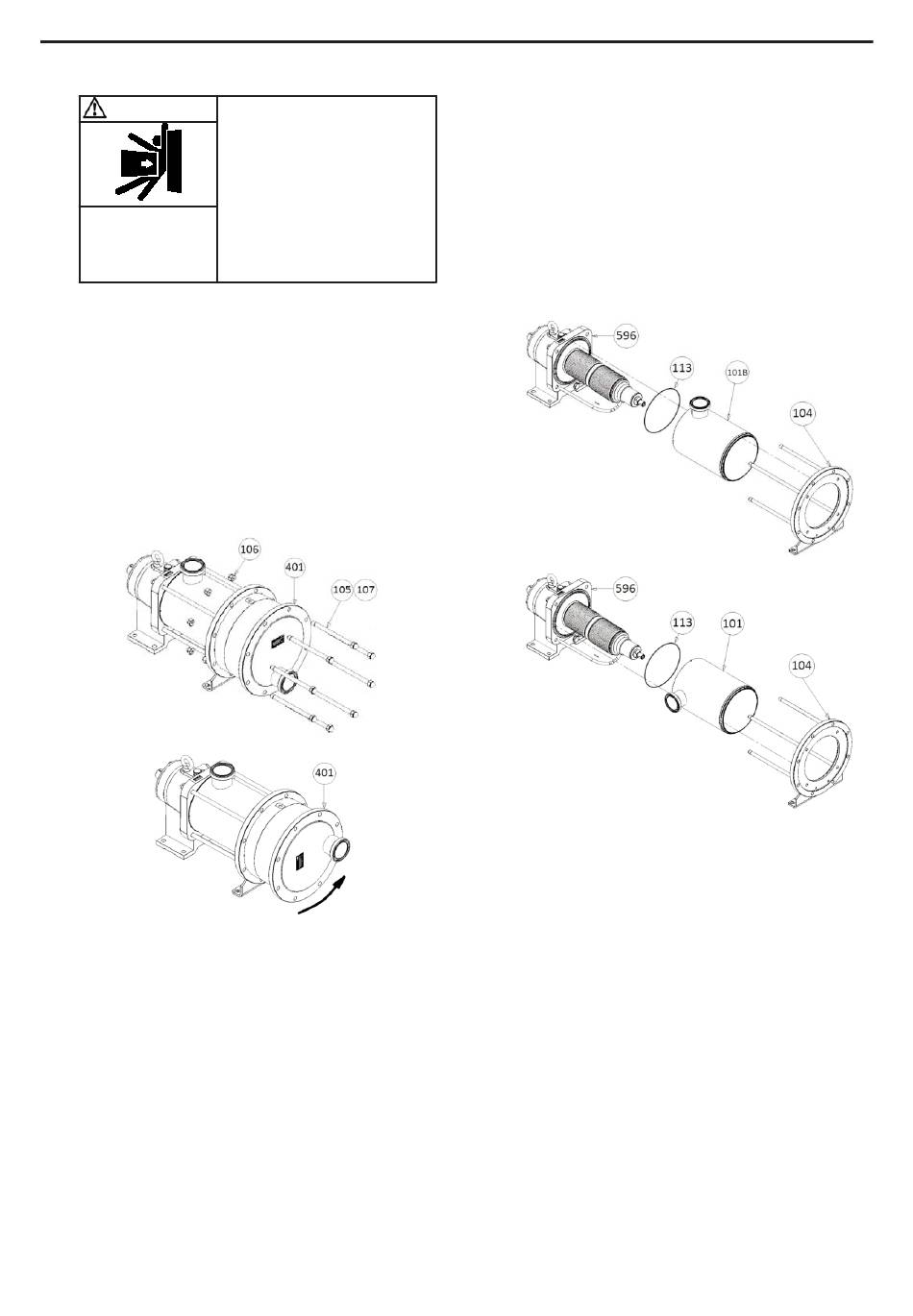

10. LAGEÄNDERUNG DER STUTZEN
WARNUNG
Warnung vor
Quetschgefahr.
10.1 Druckstutzen
• Die 8 Hutmuttem 106 lösen und 8 Stiftschrauben 107
herausziehen.
• Deckel mit Druckanschluß 401 drehen, um den
Stutzen in die gewünschte Lage zu bringen.
• Die 8 Stiftschrauben 107 wieder einsetzen und die
Hutmuttern 106 festschrauben.
• Auf korrekten Sitz der Dichtung 205 achten.
Dichtungen vorher einfetten (Fett muß kompatibel zum
Fördermedium sein).
NT 1004-H00 09 18 SLS24 i - SLS36 i g
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
10.2 Saugstutzen
• Gehäuse 101B, mit Eingangsanschluß demontieren,
wie im entsprechenden Abschnitt beschrieben.
• Gehäuse mit Eingangsanschluß 101B in der gewünsch-
ten Lage wieder montieren, indem man die Stifte in die
vorgesehenen Aussparungen des Antriebs 596 und des
Gehäuseflansches 104 einbringt.
• Auf korrekten Sitz der Dichtung 113 achten.
Dichtungen vorher einfetten (Fett muß kompatibel zum
Fördermedium sein).
24/29
