7.2 Elektroinstalācija
Elektriskais savienojums jāveic saskaņā ar valstī
spēkā esošiem noteikumiem.
Jāpārbauda, vai barošanas spriegums un frekvence
atbilst pases datu plāksnītē norādītajām vērtībām.
Brīdinājums
Jāpārbauda, vai sistēmai ir 1 A lēni
kūstošais drošinātājs tīkla pusē un
noplūdes aizsargslēdzis saskaņā ar IEC
345.
Drošinātāja atslēgšanas jauda nedrīkst
pārsniegt 1 A.
Energoapgādes kabelim ir "Schuko" spraudnis vai
brīvs kabeļa gals. Kabeļa garums ir 2 metri.
Brīdinājums
Energoapgādes kabelis ar brīvu kabeļa
galu jāpievieno sertificētam elekriķim.
Brīdinājums
Ja energoapgādes kabelis ir bojāts, tas
jānomaina ražotājam, ražotāja servisa
partnerim vai līdzīgam kvalificētam
speciālistam.
Brīdinājums
Pirms tiek sākti kādi darbi mezglā
CONLIFT vai tas tiek pārvietots,
jāpārbauda, vai energoapgāde ir izslēgta
un vai tā nevar nejauši ieslēgties.
Brīdinājums
Piesardzības labad CONLIFT jāsavieno ar
"Schuko" ligzdu vai iezemētu
kontaktligzdu. Pastāvīgā sistēmā ieteicams
uzstādīt noplūdes aizsargslēdzi, kura
atvienošanas strāva ir < 30 mA.
CONLIFT jāsavieno ar ārēju līnijas
kontaktoru, kuram minimālā kontaktu
sprauga ir 3 mm visos polos.
122
7.2.1 Kondensāta avota vai ārējas
avārijsignalizācijas ierīces pievienošanas
kabelis
Brīdinājums
Pirms tiek sākti kādi darbi mezglā
CONLIFT, jāizslēdz energoapgāde un
jāpārliecinās, ka tā nevar nejauši
ieslēgties.
Darbu, kas ir saistīts ar elektriskajām
sistēmām un komponentiem, drīkst izpildīt
tikai sertificēts elektriķis.
Mezglam Conlift ir pārplūdes aizsargslēdzis, ko var
savienot ar kondensāta avotu vai ārēju
avārijsignalizācijas sistēmu. Slēdzis ir savienots ar
1,7 metrus garu signalizācijas kabeli, kuram ir brīvs
kabeļa gals.
Var lietot avārijsignalizācijas sistēmas, kuru vadības
spriegums ir 250 V maiņstrāvas, 2,5 A.
Piegādes laikā avārijsignalizācijas kabelis ir
savienots ar pārplūdes aizsargslēdža spailēm COM1
(brūnā krāsā) un NO4 (zilā krāsā). Sk. 1. ilustrācijā.
Zila
Brūna

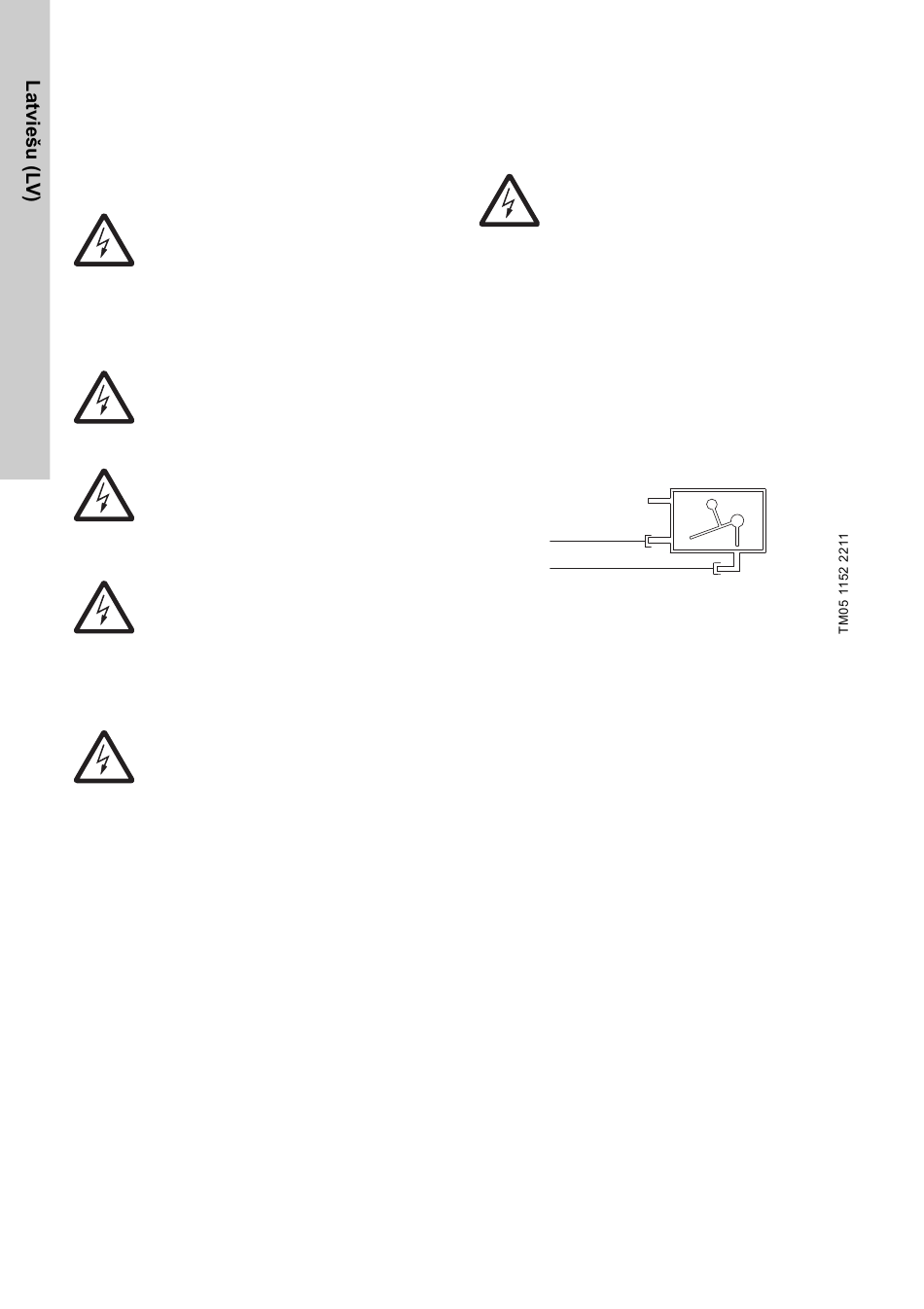

1. ilustr. Montāžas shēma
Atkarībā no lietojuma avārijsignalizācijas kabeli var
savienot divos veidos:
• Kondensāta avota izslēgšana
Pārplūdes aizsargslēdzi var savienot ar II klases
zemsprieguma ķēdi.
Lai atļautu kondensāta avota izslēgšanu,
pārplūdes aizsargslēdža spailes COM1 un NO4
jāsavieno virknē ar kondensāta avota
zemsprieguma termostata ķēdi.
• Ārēja avārijsignalizācijas sistēma
Spailes COM1 un NC2 var izmantot, lai saslēgtu
zemsprieguma avārijsignalizācijas ķēdi.
Lai aktivizētu avārijas stāvokli, pārplūdes
aizsargslēdža spailes COM1 un NC2 jāsavieno
virknē ar zemsprieguma avārijsignalizācijas ķēdi.
2
1
3
1 = COM1
2 = NC2
3 = NO4
