7.2 Instalare electrică
Conexiunile electrice trebuie realizate conform cu
reglementările locale.
Verificaţi dacă tensiunea şi frecvenţa de alimentare
corespund valorilor indicate pe placa de identificare.
Avertizare
Verificați ca instalația să aibă o siguranță
lentă de 1 A pe partea de alimentare și un
întreruptor pentru scurgeri la pământ în
conformitate cu IEC 345.
Capacitatea de întrerupere a siguranței nu
trebuie să depăşească 1 A.
Cablul de alimentare este prevăzut cu fişă Schuko
sau are capătul liber. Cablul are o lungime de 2 m.
Avertizare
Cablul de alimentare trebuie conectate de
un electrician autorizat.
Avertizare
Dacă este o defecţiune la cablul de
alimentare, acesta trebuie înlocuit de către
producător, agentul său de service sau
persoane cu calificare similară.
Avertizare
Înainte de a începe orice lucrare la Conlift,
asiguraţi-vă că alimentarea cu energie a
fost deconectată şi că nu poate fi
reconectată în mod accidental.
Avertizare
Ca măsură de precauţie, Conlift trebuie
legat la o priză Schuko sau la o priză cu
împământare. Se recomandă includerea în
instalaţia fixă a unui disjunctor pentru
împământare (ELCB) cu un curent de
declanşare < 30 mA.
Conlift trebuie conectat la un întrerupător
de sector exterior cu un spaţiu de minimum
3 mm între contacte la toţi pinii.
154
7.2.1 Cablu la sursa de condens sau alarma
externa
Avertizare
Înainte de a începe orice lucrare la Conlift,
asiguraţi-vă că alimentarea cu energie a
fost deconectată şi că nu poate fi
reconectată în mod accidental.
Lucrările la instalaţiile şi componentele
electrice trebuie efectuate numai de un
electrician autorizat.
Conlift are un contact de siguranță pentru preaplin
care poate fi conectat la sursa de condens sau la un
sistem de alarmă extern. Contactul este conectat la
un cablu de alarmă de 1,7 metri cu capătul liber.
Se pot utiliza sisteme de alarmă cu o tensiune de
comandă de 250 VAC, 2,5 A.
La livrare, cablul de alarma este conectat la
terminalele COM1 (maro) si NO4 (albastru) de la
intrerupatorul de preaplin. Vezi fig. 1.
Albastru
Maro

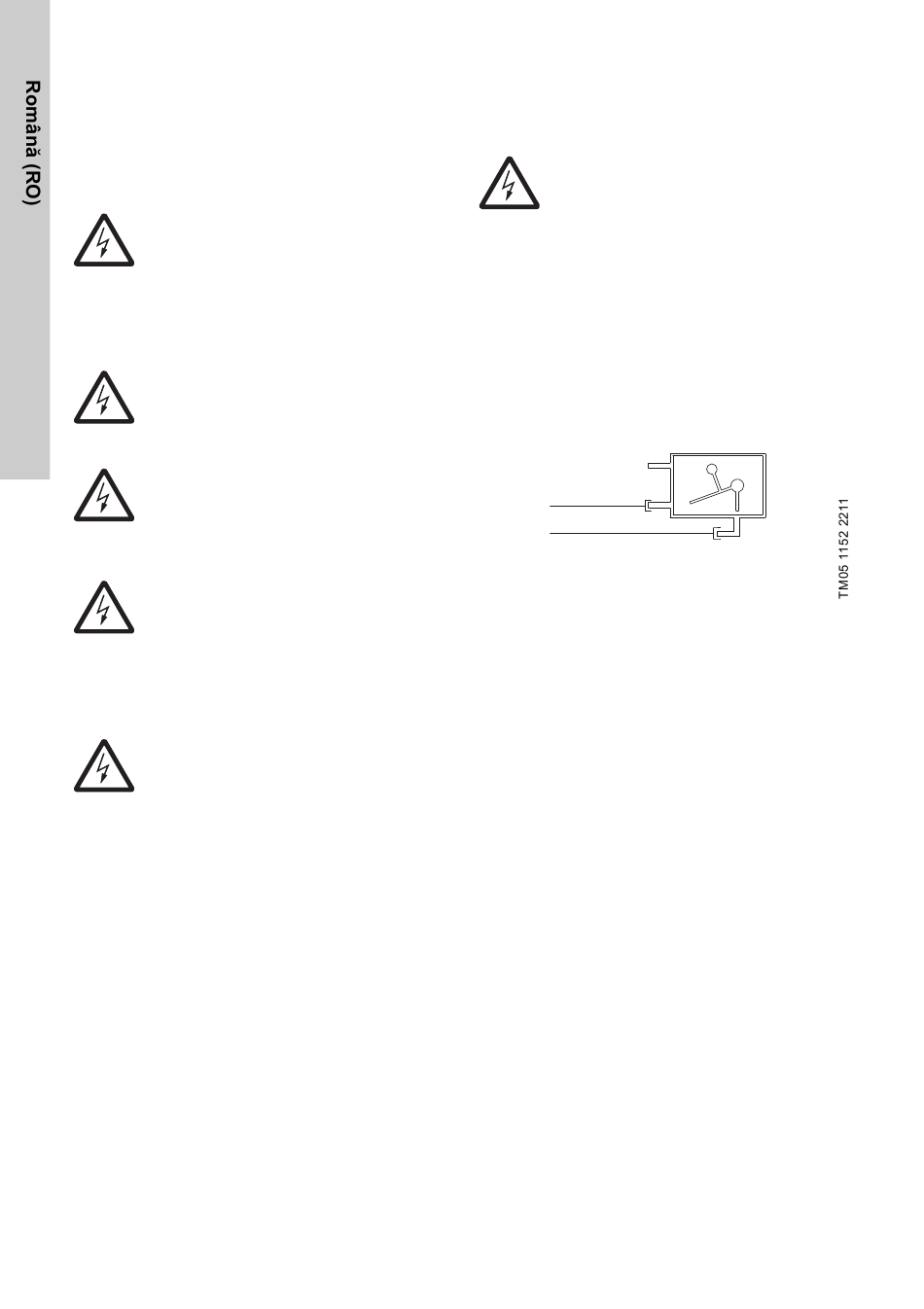

Fig. 1 Diagrama de conexiuni
Cablul de la alarma poate fi conectat in doua moduri,
in functie de aplicatie:
• Oprirea sursei de condens
Intrerupatorul de preaplin poate fi conectat la un
circuit de joasa tensiune Clasa II.
Pentru a permite oprirea sursei de condens,
bornele COM1 si NO4 de la intrerupatorul de
preaplin trebuie conectate in serie cu circuitul
termostat de joasa tensiune a sursei de condens.
• Sistem de alarma extern
Bornele COM1 si NC2 trebuie folosite pentru a
inchide un circuit de alarma de joasa tensiune.
Pentru a activa alarma, bornele COM1 si NC2 de
la intrerupatorul de preaplin trebuie conectate in
serie cu circuitul de alarma de joasa tensiune.
2
3 1
1 = COM1
2 = NC2
3 = NO4
