7.2 Elektrische installatie

Voer de elektrische aansluiting uit in overeenstem-
ming met de lokale voorschriften.
Controleer of de voedingsspanning en frequentie
overeenkomen met de waarden die op het type-
plaatje vermeld staan.
Waarschuwing
Controleer of de opstelling beschikt over
een 1 A trage zekering aan de zijde van
het elektriciteitsnet en een aardlekschake-
laar conform IEC 345.
Het afschakelvermogen van de zekering
mag niet meer dan 1 A bedragen.
De voedingskabel heeft een geaarde stekker of een
vrij kabeluiteinde. De kabel heeft een lengte van
2 meter.
Waarschuwing
De voedingskabel met vrij kabeluiteinde
moet door een bevoegd elektriciën worden
aangesloten.
Waarschuwing
Als de voedingskabel beschadigd is, dan
dient deze door de fabrikant, haar service-
partner of door ander gekwalificeerd perso-
neel vervangen te worden.
Waarschuwing
Voordat u met werkzaamheden aan de
Conlift begint of de Conlift verplaatst, dient
u er zeker van te zijn dat de voedingspan-
ning is uitgeschakeld en niet per ongeluk
kan worden ingeschakeld.
Waarschuwing
Uit voorzorg moet de Conlift worden aan-
gesloten op een geaard stopcontact. Aan-
bevolen wordt om de permanente installa-
tie uit te voeren met een aardlekschakelaar
met een uitschakelstroom < 30 mA.
De Conlift moet op een externe netschake-
laar worden aangesloten met een minimale
contactafstand van 3 mm tussen elke pool.
130
7.2.1 Kabel naar condensaatbron of extern alarm
Waarschuwing
Voordat u met werkzaamheden aan de
Conlift begint, schakel de voedingspanning
uit en zorg dat deze niet per ongeluk kan
worden ingeschakeld.
Werkzaamheden aan elektrische systemen
en onderdelen mogen alleen door een
erkend elektriciën worden uitgevoerd.
De Conlift heeft een veiligheidsoverloopschakelaar
die kan worden aangesloten op de condensaatbron
of op een extern alarmsysteem. De schakelaar is
verbonden met een alarmkabel van 1,7 meter met
een vrij kabeluiteinde.
Alarmsystemen met een regelspanning van
250 VAC, 2,5 A kunnen worden gebruikt.
Bij aflevering is de alarmkabel aangesloten op klem-
men COM1 (bruin) en NO4 (blauw) van de veilig-
heidsoverloopschakelaar. Zie afb. 1.
Blauw
Bruin

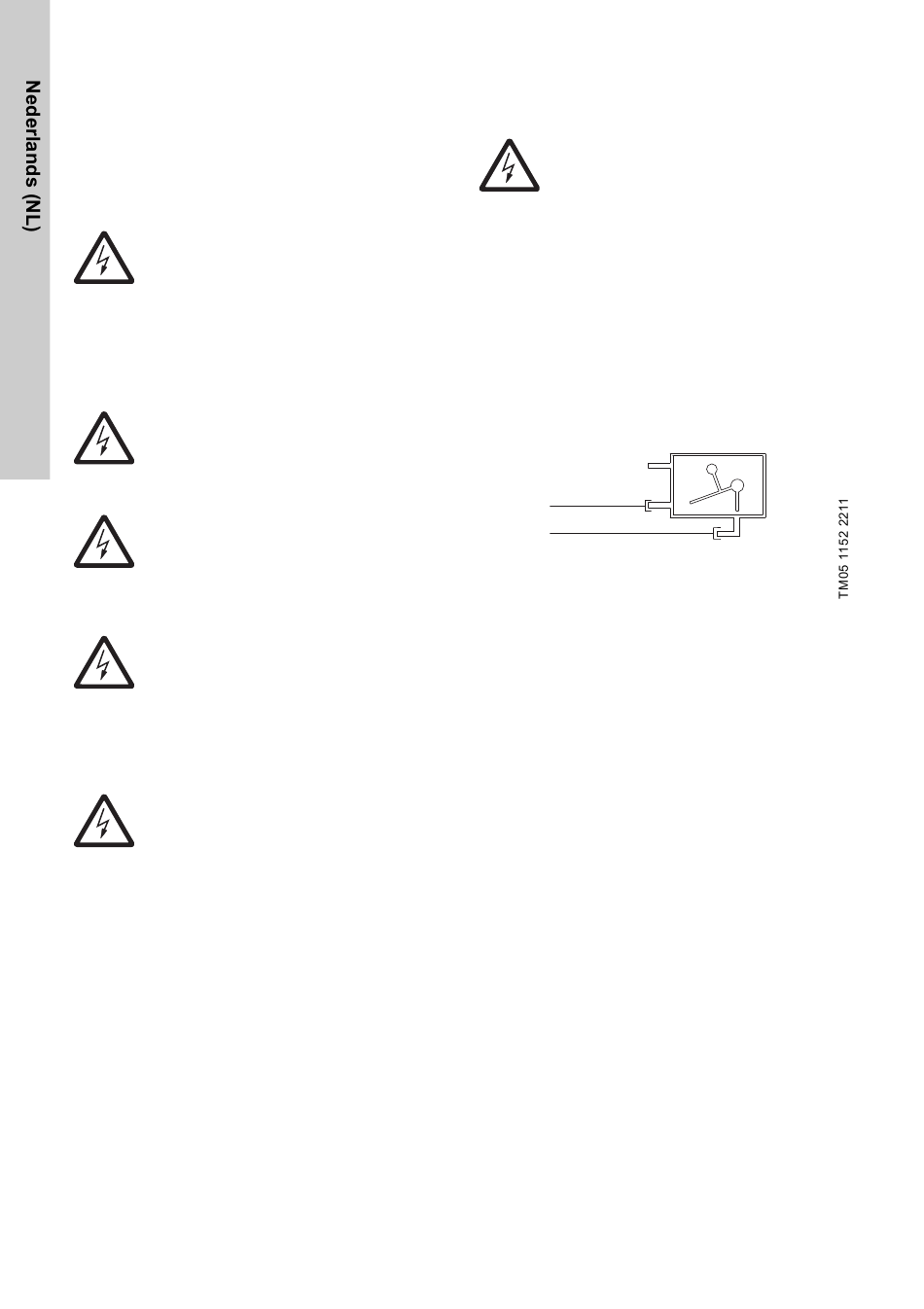

Afb. 1 Bedradingschema
De alarmkabel kan op twee manieren worden aange-
sloten, afhankelijk van de toepassing:
• Uitschakeling van de condensaatbron
De veiligheidsoverloopschakelaar kan worden
aangesloten op een Klasse II laagspanning-
circuit.
Om uitschakeling van de condensaatbron moge-
lijk te maken moeten de COM1 en NO4 klemmen
van de veiligheidsoverloopschakelaar in serie
worden aangesloten met het laagspanningcircuit
van de condensaatbron.
• Extern alarmsysteem
De COM1 en NC2 klemmen kunnen worden
gebruikt om een laagspanningalarmcircuit te slui-
ten.
Om een alarm te activeren moeten de COM1 en
NC2 klemmen van de veiligheidsoverloopschake-
laar in serie worden verbonden met het laag-
spanningalarmcircuit.
2
3 1
1 = COM1
2 = NC2
3 = NO4
