7.2 Elektrinis įrengimas
Atlikite elektros jungčių prijungimą laikydamiesi
vietinių reikalavimų.
Patikrinkite, ar maitinimo įtampa ir dažnis atitinka
vardinėje plokštelėje nurodytas vertes.
Įspėjimas
Patikrinkite, ar instaliacijoje yra 1 A lėtai
perdegantis saugiklis ir IEC 345
reikalavimus atitinkantis nuotėkio į žemę
srovės jungtuvas.
Saugiklio suveikimo srovė turi neviršyti 1
A.
Maitinimo kabelis yra su Schuko kištuku arba laisvu
galu. Kabelis yra 2 metrų ilgio.
Įspėjimas
Maitinimo kabelį su laisvu galu turi prijungti
kvalifikuotas elektrikas.
Įspėjimas
Jei maitinimo kabelis pažeidžiamas,
jį turi pakeisti gamintojas, gamintojo
serviso partneris arba panašią kvalifikaciją
turintis asmuo.
Įspėjimas
Prieš pradedant dirbti su Conlift arba
perkeliant jį į kitą vietą, reikia pasirūpinti,
kad būtų išjungtas elektros maitinimas, ir
kad jis negalėtų būti atsitiktinai įjungtas.
Įspėjimas
Saugumo sumetimais Conlift turi būti
jungiamas į Schuko lizdą arba lizdą su
įžeminimo kontaktu. Nuolatinėje
instaliacijoje rekomenduojama įrengti
įžemėjimo srovės išjungiklį, kurio
suveikimo srovė būtų < 30 mA.
Conlift turi būti prijungtas prie išorinio tinklo
jungiklio, kuriame tarpelis tarp atidarytų
kontaktų yra ne mažesnis kaip 3 mm.
114
7.2.1 Kabelis į kondensato šaltinį arba išorinį
aliarmo prietaisą
Įspėjimas
Prieš pradėdami dirbti su Conlift išjunkite
elektros maitinimą ir pasirūpinkite, kad jis
negalėtų būti atsitiktinai įjungtas.
Darbus su elektros sistemomis ir mazgais
turi atlikti tik kvalifikuoti elektrikai.
Conlift turi apsaugos nuo persipildymo jungiklį, kuris
gali būti prijungtas prie kondensato šaltinio arba
išorinės aliarmo sistemos. Prie jungiklio yra
prijungtas 1,7 metro aliarmo kabelis su laisvu galu.
Gali būti naudojamos 250 V kintamos įtampos, 2,5 A
aliarmo sistemos.
Iš gamyklos pristatytame įrenginyje aliarmo kabelis
yra prijungtas apsaugos nuo persipildymo relės prie
gnybtų COM1 (rudas) ir NO4 (mėlynas). Žr.
Mėlynas
Rudas

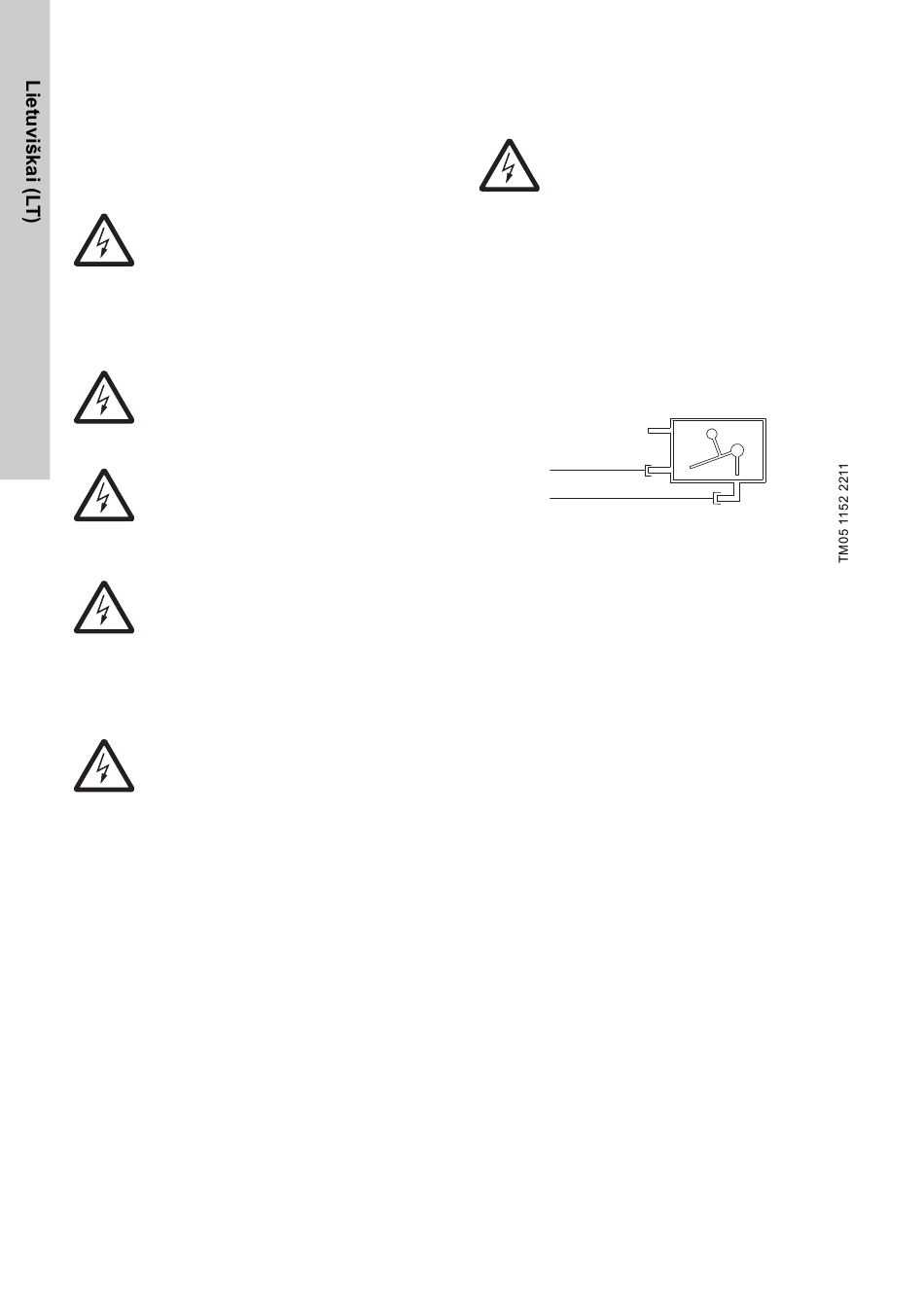

1. pav. Laidų prijungimo schema
Aliarmo kabelį, priklausomai nuo jo naudojimo,
galima prijungti dviem būdais:
• Kondensato šaltinio išjungimas
Apsaugos nuo persipildymo relė gali būti
prijungta prie II klasės žemos įtampos grandinės.
Kad būtų galimas kondensato šaltinio išjungimas,
apsaugos nuo persipildymo relės gnybtai COM1
ir NO4 turi būti nuosekliai prijungti prie
kondensato šaltinio žemos įtampos termostato
grandinės.
• Išorinio aliarmo sistema
COM1 ir NC2 gnybtai gali būti naudojami uždaryti
žemos įtampos aliarmo grandinę.
Kad būtų aktyvuotas aliarmas, apsaugos nuo
persipildymo relės gnybtai COM1 ir NC2 turi būti
nuosekliai prijungti prie žemos įtampos aliarmo
grandinės.
1 pav.
2
3 1
1 = COM1
2 = NC2
3 = NO4
