7.2 Elektro instalacija

Elektro povezivanje izvedite u skladu sa lokalnim
regulativama.
Proverite da li napon i frekvencija odgovaraju
vrednostima navedenim na natpisnoj pločici pumpe.
Upozorenje
Proverite da li instalacija ima osigurač koji
sporo pregoreva od 1 A na mrežnoj strani
ili automatski prekidač sa uzemljenjem u
skladu sa IEC 345.
Kapacitet prekidanja ne sme prelaziti 1 A.
Kabl za napajanje strujom ima Schuko utičnicu ili
slobodan kraj kabla. Kabl je dugačak 2 metra.
Upozorenje
Strujni kabl sa slobodnim krajem mora da
bude povezan od strane ovlašćenog
električara.
Upozorenje
Ako je strujni kabl oštećen, mora da bude
zamenjen od strane proizvođača, partnera
servisa proizvođača ili slične ovlašćene
osobe.
Upozorenje
Pre nego započnete pomeranje ili posao
na Conlift, proverite da li je napajanje
strujom isključeno i da ne može slučajno
da se uključi ponovo.
Upozorenje
Iz predostrožnosti, Conlift mora da bude
uključen u Schuko utičnicu ili utičnicu sa
uzemljenjem. Preporučujemo da
obezbedite stalnu instalaciju sa
automatskim prekidačem sa uzemljenjem
(ELCB) sa promenljivom strujom < 30 mA.
Conlift mora da bude povezan na spoljni
mrežni prekidač sa minimalnim zazorom
veze od 3 mm na oba pola.
162
7.2.1 Kabl izvora kondenzata ili spoljnog alarma
Upozorenje
Pre nego što započnete da radite na
Conlift, isključite napajanje strujom i
proverite da ne može slučajno da se uključi
ponovo.
Rad na električnom sistemu i
komponentama može da izvede samo
ovlašćeni električar.
Conlift ima sigurnosni prekidač na plovak koji može
da se poveže na izvor kondenza ili na spoljni alarmni
sistem. Prekidač je povezan sa kablom alarma od
1,7 metara preko slobodnog kraja kabla.
Može da se koristi alarmni sistem sa kontrolnim
naponom od 250 VAC, 2,5 A.
Prilokom isporuke, kabl alarma je povezan sa
terminalima COM 1 (braon) i NO4 (plavo)
sigurnosnog prekidača na plovak. Pogledajte sl. 1.
Plavo
Braon

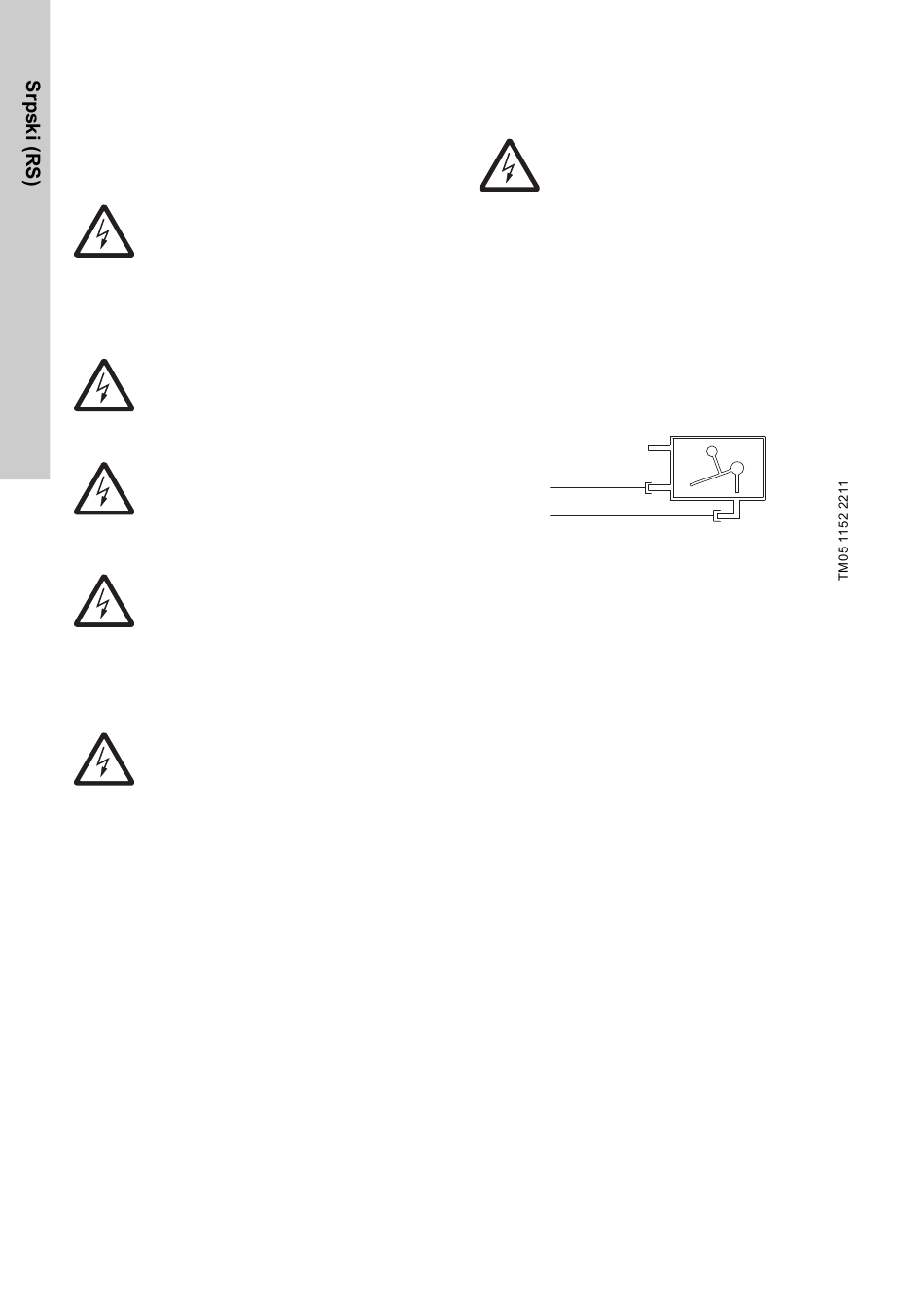

Slika 1 Dijagram ožičavanja
Kabl alarma može da se poveže na dva načina,
u zavisnosti od primene:
• Zaustavljanje izvora kondenzata.
Sigurnosni prekidač na plovak može da bude
povezan na prekidač Class-II niskog napona.
Da bi se obezbedilo isključivnje izvora kondenza,
terminali COM1 i NO4 sigurnosnog prekidača na
plovak moraju da se povežu u nizu sa
prekidačem termostata malog napona izvora
kondenza.
• Eksterni alarmni sistem
COM1 i NC2 terminali mogu da se koriste da
zatvore prekidač alarma malog napona.
Da biste aktivirali alarm, COM1 i NC2 terminali
sigurnosnog prekidača na plovak moraju da budu
povezani u nizu sa prekidačem alarma malog
napona.
2
3 1
1 = COM1
2 = NC2
3 = NO4
