7.2 Elektrické pripojenie
Vykonajte elektrické pripojenie podľa miestnych
predpisov.
Skontrolujte, či napájacie napätie a frekvencia
zodpovedajú hodnotám uvedeným na typovom
štítku.
Varovanie
Skontrolujte, či inštalácia má pomalú 1 A
poistku na hlavnom vedení a ochranný
zemný istič podľa IEC 345.
Vypínací výkon poistky nesmie presiahnuť
1 A.
Prívodný kábel má zástrčku Schuko alebo voľný
koniec. Kábel má dĺžku 2 metre.
Varovanie
Napájací kábel s voľným koncom kábla
musí byť pripojený kvalifikovaným
elektrikárom.
Varovanie
Ak je napájací kábel poškodený, musí byť
vymenený výrobcom, servisným
partnerom, alebo podobne kvalifikovanou
osobou.
Varovanie
Pred zahájením práce alebo
premiestnením stanice Conlift sa uistite, že
napájací zdroj je vypnutý,
a že nemôže byť náhodne zapnutý.
Varovanie
Stanica Conlift musí byť pripojená ku
káblovej vidlici Schuko alebo k vidlici
s uzemňovacou prípojkou. Odporúčame
vykonať trvalú inštaláciu s ochranným
ističom (ELCB) s vypínacím prúdom
30 mA.
Stanica Conlift musí byť pripojená na
externý sieťový vypínač s minimálnou
vzdialenosťou kontaktov 3 mm vo všetkých
póloch.
7.2.1 Kábel ku zdroju kondenzátu alebo externý
alarm
Varovanie
Pred zahájením prác na stanici Conlift
vypnite napájacie napätie a presvedčte sa,
že nemôže byť omylom zapnuté.
Prácu s elektrickými systémami a ich
komponentmi smie vykonávať len
kvalifikovaný elektrikár.
Conlift má bezpečnostný spínač proti preťaženiu,
ktorý je možný pripojiť ku zdroji kondenzátu alebo na
externý alarm. Spínač je napojený na 1,7 metra dlhý
kábel alarmu s voľným koncom.
Môžu sa použiť systémy alarmov s riadiacim
napätím 250 V AC, 2,5 A.
Pri dodaní je kábel alarmu pripojený na svorky
COM1 (hnedá) a NO4 (modrá) bezpečnostného
prepínača pretečenia. Pozri obr. 1.
Modrá
Hnedá

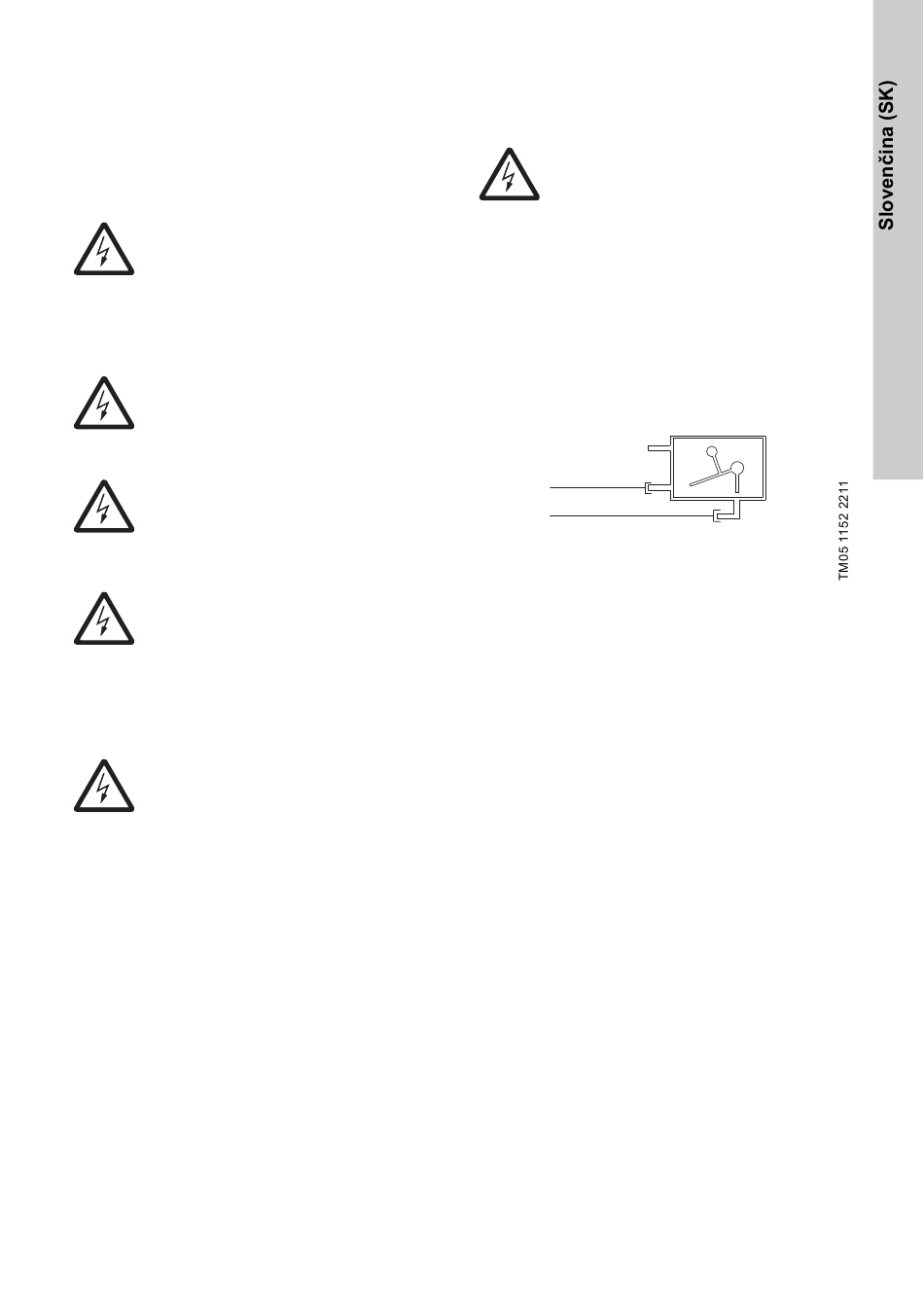

Obr. 1 Schéma zapojenia
Kábel pre alarm môže byť pripojený dvoma
spôsobmi, v závislosti od použitia:
• Vypnutie zdroja kondenzátu
Bezpečnostný spínač pretečenia sa dá pripojiť
k obvodu triedy II nízkeho napätia.
Ak chcete umožniť vypnutie zdroja kondenzátu,
musia byť svorky bezpečnostného spínača
pretečenia COM1 a NO4 zapojené v sérii
s nízkonapäťovým okruhom termostatu zdroja
kondenzátu.
• Externý alarmový systém
Svorky COM1 a NC2 môžu byť použité na
uzatvorenie nízkonapäťového obvodu alarmu.
Ak chcete aktivovať alarm, musia byť svorky
COM1 a NC2 bezpečnostného spínača
pretečenia zapojené v sérii s nízkonapäťovým
obvodom alarmu.
2
3 1
1 = COM1
2 = NC2
3 = NO4
