7.2 Installazione elettrica

Il collegamento elettrico deve essere realizzato in
accordo con le normative locali.
Verificare che la tensione e la frequenza di rete corri-
spondano ai valori indicati sulla targhetta di identifi-
cazione.
Avvertimento
Verificare che l'impianto disponga di un
fusibile da 1 A ad intervento lento sul lato
della rete di alimentazione e un interruttore
differenziale, secondo norme IEC 345.
La capacità di rottura del fusibile non deve
superare 1 A.
Cavo di alimentazione dispone di spina Schuko o di
estremità senza spina. Il cavo ha una lunghezza di
2 metri.
Avvertimento
Il cavo di alimentazione con estremità
senza spina deve essere collegato da un
elettricista autorizzato.
Avvertimento
Se il cavo di alimentazione è danneggiato,
deve essere sostituito dal produttore, da
personale autorizzato dal produttore o da
personale similmente qualificato.
Avvertimento
Prima di effettuare interventi o di muovere
il Conlift, accertarsi di avere disinserito
l'alimentazione elettrica e che questa non
possa venire accidentalmente ripristinata.
Avvertimento
Per precauzione, il Conlift deve essere col-
legato a una presa Schuko o a una presa
dotata di messa a terra. Si raccomanda
che l'installazione permanente sia provvi-
sta di un interruttore differenziale (ELCB)
con una corrente di intervento < 30 mA.
Il Conlift deve essere collegato ad un inter-
ruttore generale esterno con una distanza
minima dei contatti pari a 3 mm per tutti i
poli.
106
7.2.1 Cavo alla fonte di condensa o allarme
esterno
Avvertimento
Prima di effettuare interventi sul Conlift,
accertarsi di avere disinserito l'alimenta-
zione elettrica e che questa non possa
venire accidentalmente ripristinata.
Gli interventi su sistemi e componenti elet-
trici devono essere eseguiti soltanto da un
elettricista autorizzato.
Il Conlift dispone di un interruttore di sicurezza di
troppo pieno che può venire collegato alla fonte di
condensa o a un sistema di allarme esterno. L'inter-
ruttore è collegato ad un cavo di allarme da 1,7 con
estremità libera del cavo.
Possono essere utilizzati sistemi di allarme con una
tensione di controllo di 250 VAC, 2,5 A.
Alla consegna, il cavo di allarme è connesso ai mor-
setti COM1 (marrone) e NO4 (blu) dell'interruttore di
sicurezza del troppo pieno. Vedi fig. 1.
Blu
Marrone

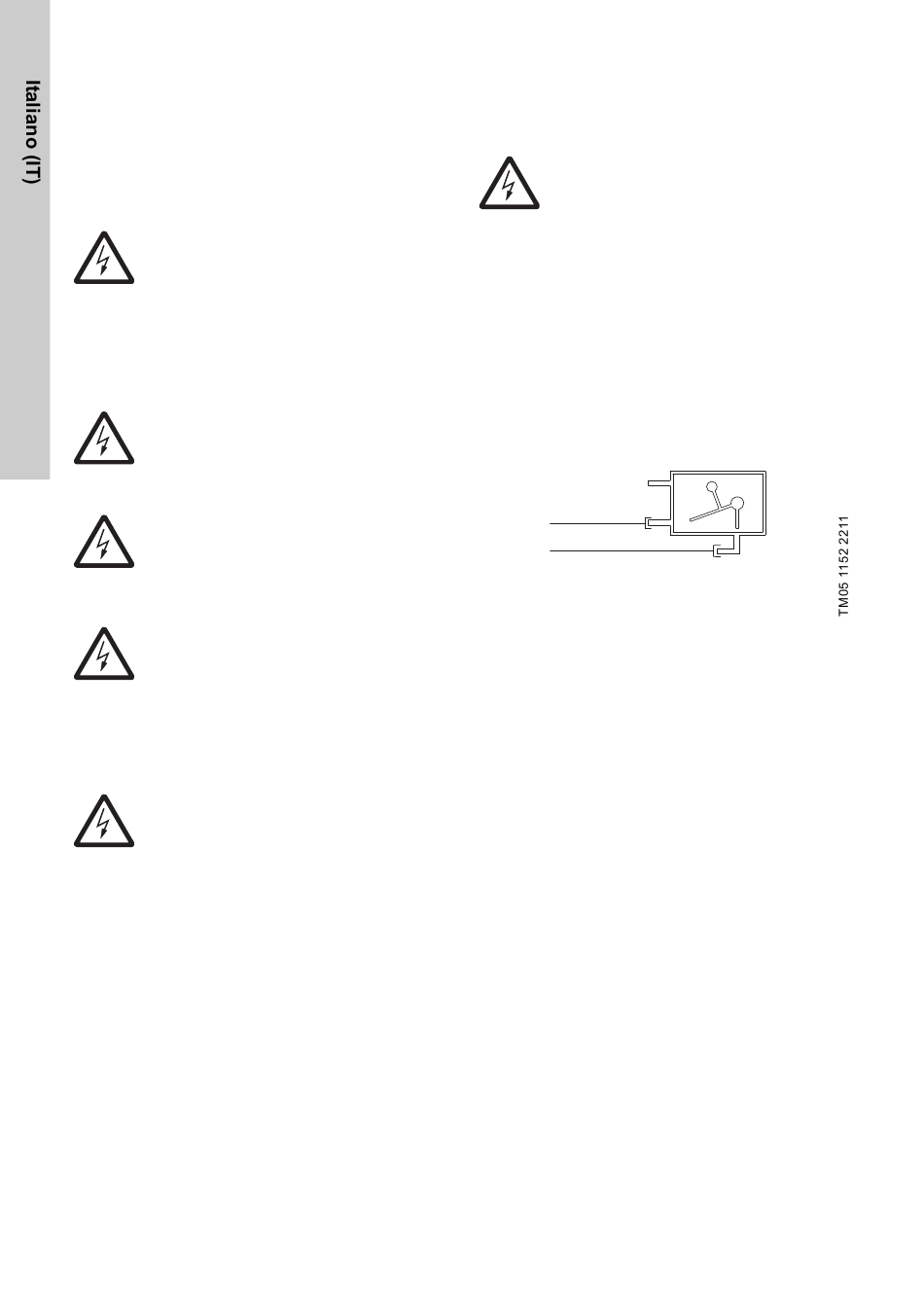

Fig. 1 Schema di cablaggio
Il cavo d'allarme può essere collegato in due modi,
secondo la tipologia dell'applicazione:
• Arresto della fonte di condensato.
L'interruttore di sicurezza del troppo pieno può
venire collegato a un circuito in bassa tensione di
Classe II.
Per abilitare lo spegnimento della fonte di con-
densa, i morsetti COM1 e NO4 dell'interruttore di
sicurezza del troppo pieno devono venire colle-
gati in serie con il circuito in bassa tensione del
termostato della fonte di consensa.
• Sistema di allarme esterno
I morsetti COM1 e NC2 possono venire utilizzati
per chiudere un circuito di allarme in bassa ten-
sione. Per attivare un allarme i morsetti COM1 e
NC2 dell'interruttore di sicurezza del troppo pieno
devono essere collegati in serie al circuito di
allarme in bassa tensione.
2
1
3
1 = COM1
2 = NC2
3 = NO4
