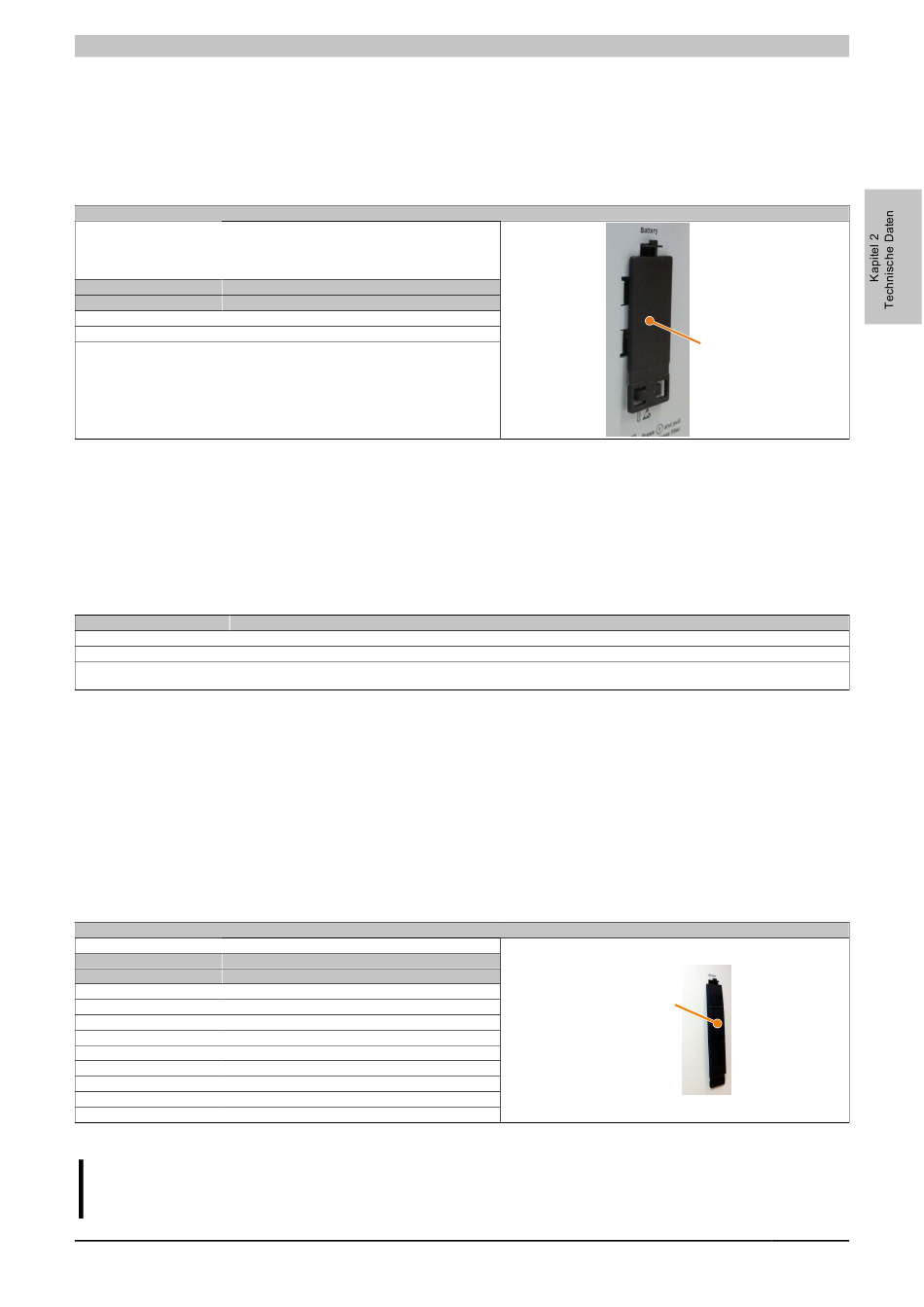

2.4.16 Batterie

Die Lithiumbatterie (3 V, 950 mAh) stellt die Pufferung der internen Echtzeituhr (RTC) sicher und befindet sich auf
der Vorderseite hinter der schwarzen Abdeckung. Die Pufferdauer der Batterie beträgt mindestens 4 Jahre (bei
50°C, 8,5 μA der zu versorgenden Komponenten und einer Selbstentladung von 40%. Ist eine
Option verbaut, so beträgt die Lebensdauer 2½ Jahre). Die Batterie stellt ein Verschleißteil dar und sollte regel-
mäßig (mindestens nach der angegebenen Lebensdauer) per Batteriewechsel erneuert werden.
Batterie
Typ
Tauschbar
Lebensdauer
Bestellnummer Kurzbeschreibung
Batterien
0AC201.91 Lithium Batterien 4 Stück, 3 V / 950 mAh, Knopfzelle
4A0006.00-000 Lithium Batterie 1 Stück, 3 V / 950 mAh, Knopfzelle
1) Bei 50°C, 8,5 μA der zu versorgenden Komponenten und einer Selbstentladung von 40%. Ist eine
2½ Jahre.
Der Batteriestatus wird sofort nach dem Einschalten des Gerätes und in weiterer Folge alle 24 Stunden vom Sys-
tem ermittelt. Bei der Messung wird kurzzeitig (ca. 1 Sekunde) die Batterie belastet und anschließend bewertet.
Der ermittelte Batteriestatus wird in den
Features -> Voltage Values) und im B&R Control Center (ADI Treiber) angezeigt, kann aber auch in einer Kun-
denapplikation über die ADI Library ausgelesen werden.
Batteriestatus Bedeutung
N/A Es wird eine zu alte Hardware bzw.
GOOD Pufferung der Daten ist gewährleistet.
BAD Ab dem Zeitpunkt, ab dem die Batteriekapazität als BAD (nicht ausreichend) erkannt wird, ist eine Pufferung der Daten noch für
ca. 500 Stunden gewährleistet.
Ab dem Zeitpunkt, ab dem die Batteriekapazität als nicht ausreichend erkannt wird, ist eine Pufferung der Daten
noch für ca. 500 Stunden gewährleistet. Beim Wechseln der Batterie werden Daten noch ca. 10 Minuten durch
einen Goldfolienkondensator gepuffert.

2.4.17 CFast Slot

Der APC910 bietet hinter der Fronttür einen einfach zugänglichen CFast Slot, so dass die CFast-Karte auch als
Wechselspeichermedium zum Datentransfer oder für Upgrades genutzt werden kann.
Dieser CFast Slot ist intern über SATA 1 mit dem Chipset verbunden und in der Version SATA III (SATA 6 Gbit/s)
ausgeführt.
Anschluss
Bestellnummer Kurzbeschreibung
CFast Karten
5CFAST.2048-00 CFast 2 GByte SLC
5CFAST.4096-00 CFast 4 GByte SLC
5CFAST.8192-00 CFast 8 GByte SLC
5CFAST.016G-00 CFast 16 GByte SLC
5CFAST.032G-00 CFast 32 GByte SLC
5CFAST.032G-10 CFast 32 GByte MLC
5CFAST.064G-10 CFast 64 GByte MLC
5CFAST.128G-10 CFast 128 GByte MLC
5CFAST.256G-10 CFast 256 GByte MLC
Warnung!
An- und Abstecken der CFast-Karte darf nur in spannungslosem Zustand erfolgen!
Automation PC 910 Anwenderhandbuch V 1.51
Batterie
Renata 950 mAh
Ja, von außen zugänglich
4 Jahre
1)

Tabelle 40: Batterie

BIOS Setup Seiten (unter Advanced ->
Firmware verwendet die das Auslesen nicht unterstützt.

Tabelle 41: Bedeutung Batteriestatus

CFast Slot
SATA 1

Tabelle 42: CFast Slot

Technische Daten • Gesamtgerät
SRAM Interface
Batterie
SRAM Interface Option verbaut, so beträgt die Lebensdauer
OEM Features ->System Board
CFast Slot
