1.4.2.16.1 HD Audio Advanced Configuration
BIOS Einstellung Bedeutung
I/O Buffer Control:
I/O Buffer Ownership Option zum Auswählen der Eigentümerschaft
des I/O Puffers zwischen Intel HD Audioverbin-
dung und I2S Port (für zweisprachige Codecs).
I/O Buffer Voltage Select Option zum Einstellen der Spannungsbetriebs-
art des I/O Puffers.
Frequency Configuration:
HD Audio Link Frequency Option zum Einstellen der HD Audio Link Fre-
quenz.
Nur anwendbar, wenn der HDA-Codec
die ausgewählte Frequenz unterstützt.
iDisplay Link Frequency Option zum Einstellen der iDisplay Link Fre-
quenz.
Nur anwendbar, wenn der IDISP-Codec
die ausgewählte Frequenz unterstützt.
Tabelle 317: Advanced - HD Audio Advanced Configuration Einstellmöglichkeiten
Automation PC 910 Anwenderhandbuch V 1.51

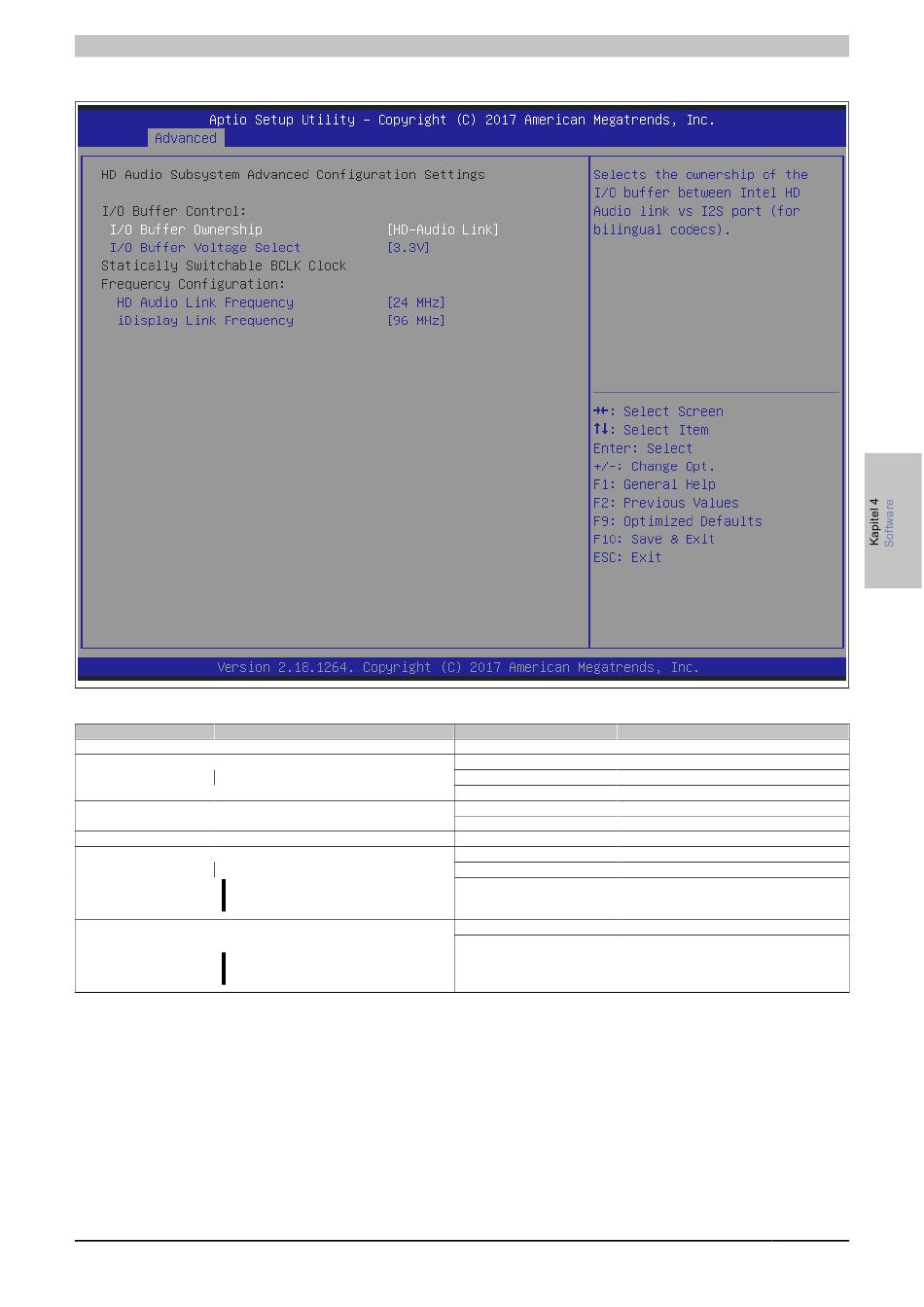

Abbildung 194: Advanced - HD Audio Configuration

HD-Audio Link / I2S Port
Einstellmöglichkeiten Wirkung
HD-Audio Link HD-Audio Link ausgewählt.
HD-Audio Link / I2S Port ausgewählt.
I2S Port I2S Port ausgewählt.
3.3V Die Spannung ist 3,3 Volt.
1.8V Die Spannung ist 1,8 Volt.
6 MHz 6 MHz werden eingestellt.
12 MHz 12 MHz werden eingestellt.
24 MHz 24 MHz werden eingestellt.
48 MHz 48 MHz werden eingestellt.
96 MHz 96 MHz werden eingestellt.
Software • BIOS Optionen
369
