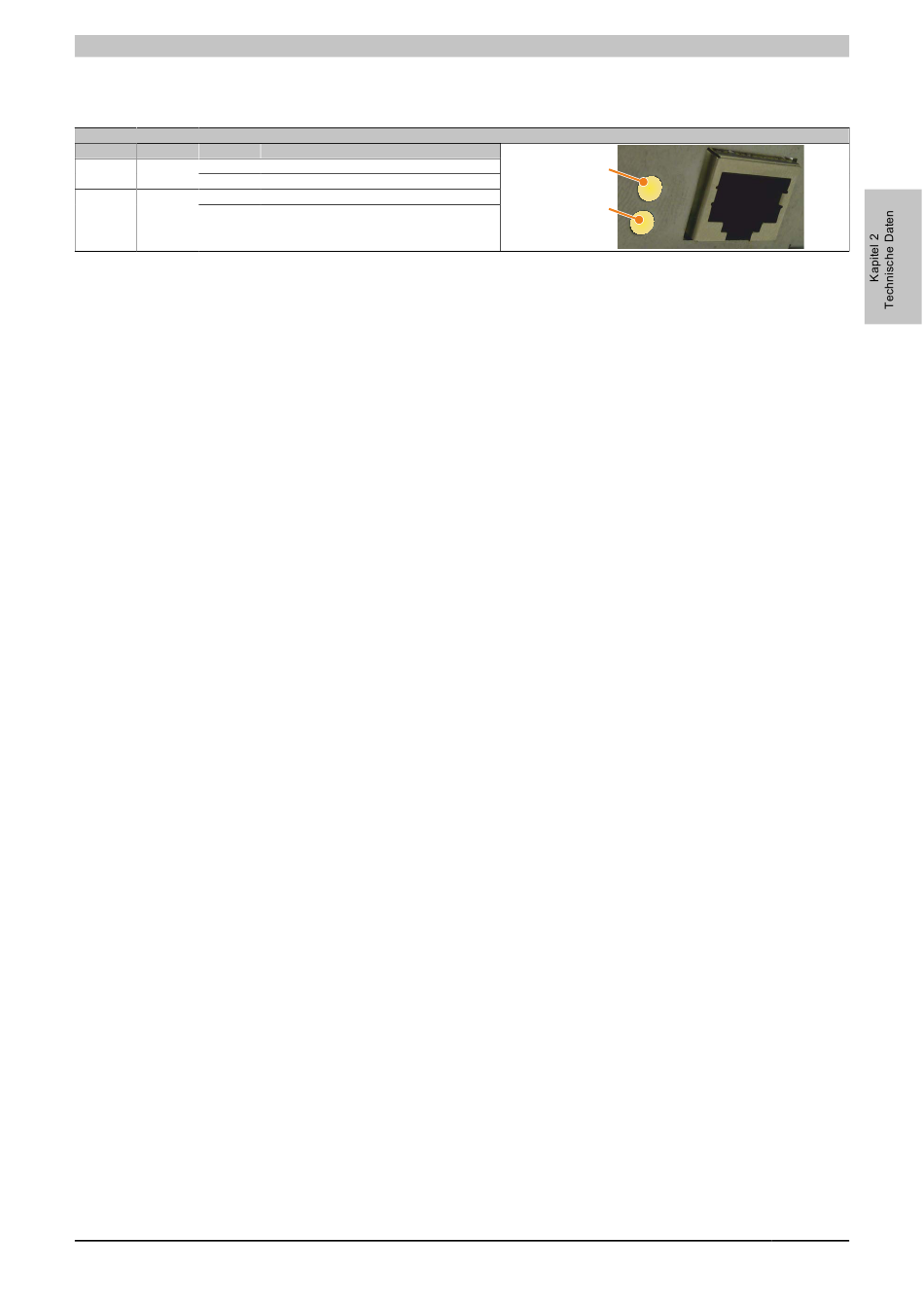

3.13.4.3.3 SDL4 LEDs
Die LEDs befinden sich neben der SDL4-Schnittstelle.
LED
Farbe
Status
Link
Gelb
Ein
Aus
Status
Gelb
Ein
Blinkend
3.13.4.3.4 Allgemeine Einschränkungen
• Die
USB
2.0-Übertragung ist im SDL4 auf 150 MBit/s begrenzt.
• Vom SDL4 Transmitter wird immer ein Display mittels EDID-Daten und Hot-plug-Kennung emuliert, somit
ist ein DVI-kompatibler Betrieb möglich. Aus diesem Grund kann es im Betrieb mit mehreren Displays
zu irreführenden Darstellungen kommen. In Windows wird ein angeschlossenes Panel vom Grafiktreiber
gemeldet, obwohl folgende Situationen vorhanden sind:
° kein Kabel angeschlossen
° noch keine Verbindung zwischen SDL4 Linkmodul und SDL4 Transmitter hergestellt
Diese irreführenden Darstellungen können durch geeignete Konfiguration im
treiber umgangen werden.
Automation PC 910 Anwenderhandbuch V 1.51
SDL4-LEDs
Bedeutung
Zeigt eine aktive SDL4-Verbindung an.
Keine aktive SDL4-Verbindung.
Die SDL4-Verbindung ist aufgebaut und OK.
Keine aktive SDL4-Verbindung.

Tabelle 182: SDL4-LEDs

Technische Daten • Einzelkomponenten
Status LED
Link LED
BIOS
bzw. über den Grafik-
209
