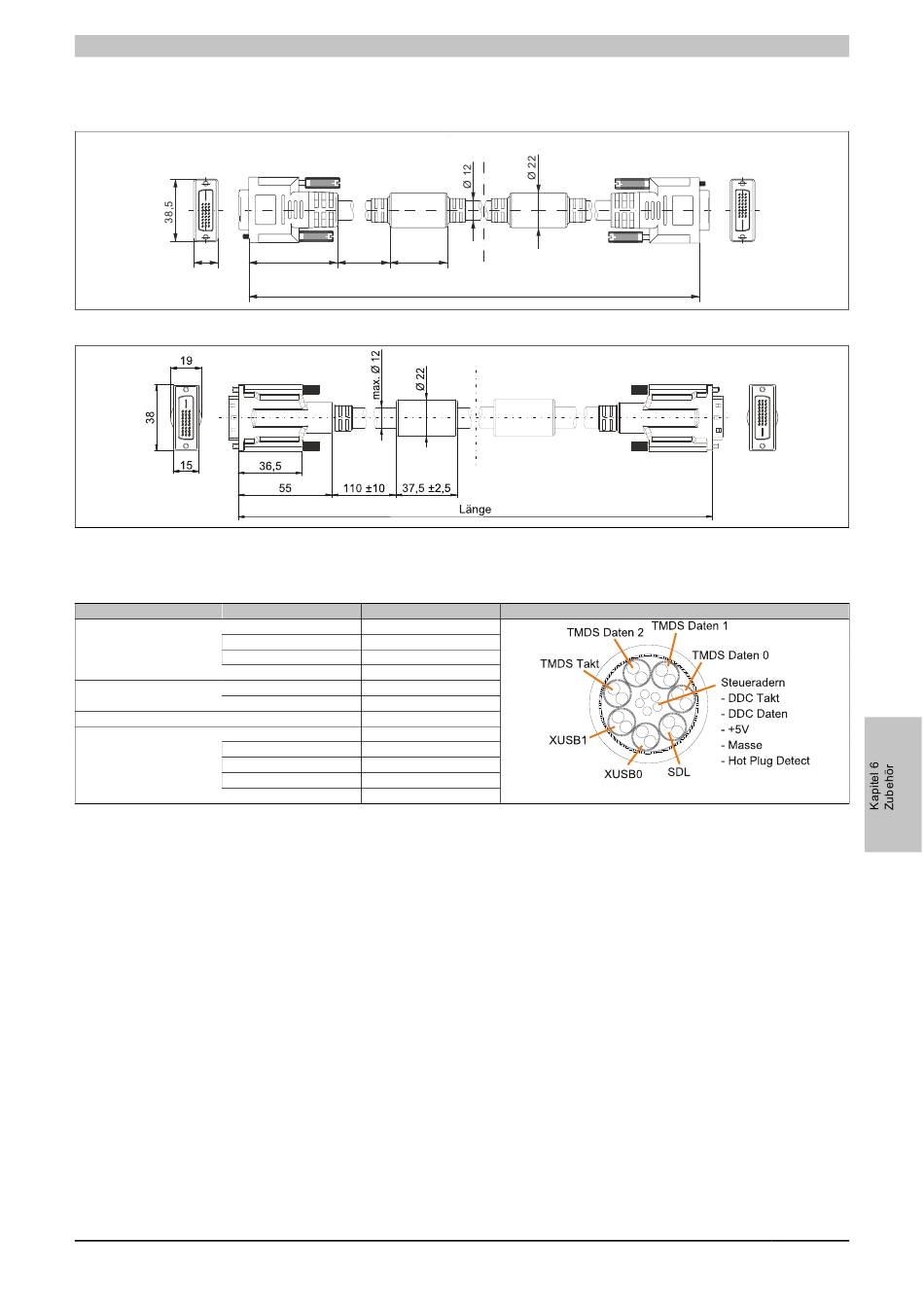

Abbildung 253: 5Casdl.0Xxx-03 ≥ Rev. E0 - Abmessungen; Abbildung 254: 5Casdl.0Xxx-03 ≤ Rev. D0 - Abmessungen; Tabelle 390: Aufbau Sdl Kabel Flex 5Casdl.0Xxx-03 - B&R Automation PC 910 Anwenderhandbuch

9.4.1.5 Abmessungen
Alle Abmessungen in mm.
15,5
9.4.1.6 Aufbau
Element
DVI
USB
Daten
Steueradern
Automation PC 910 Anwenderhandbuch V 1.51
110 ±10
54 34
Abbildung 253: 5CASDL.0xxx-03 ≥ Rev. E0 - Abmessungen
Abbildung 254: 5CASDL.0xxx-03 ≤ Rev. D0 - Abmessungen
Belegung Querschnitt
TMDS Daten 0 26 AWG
TMDS Daten 1 26 AWG
TMDS Daten 2 26 AWG
TMDS Takt 26 AWG
XUSB0 26 AWG
XUSB1 26 AWG
SDL 26 AWG
DDC Takt 24 AWG
DDC Daten 24 AWG
+5 V 24 AWG
Masse 24 AWG
Hot Plug Detect 24 AWG

Tabelle 390: Aufbau SDL Kabel flex 5CASDL.0xxx-03
