Zubehör • Kabel

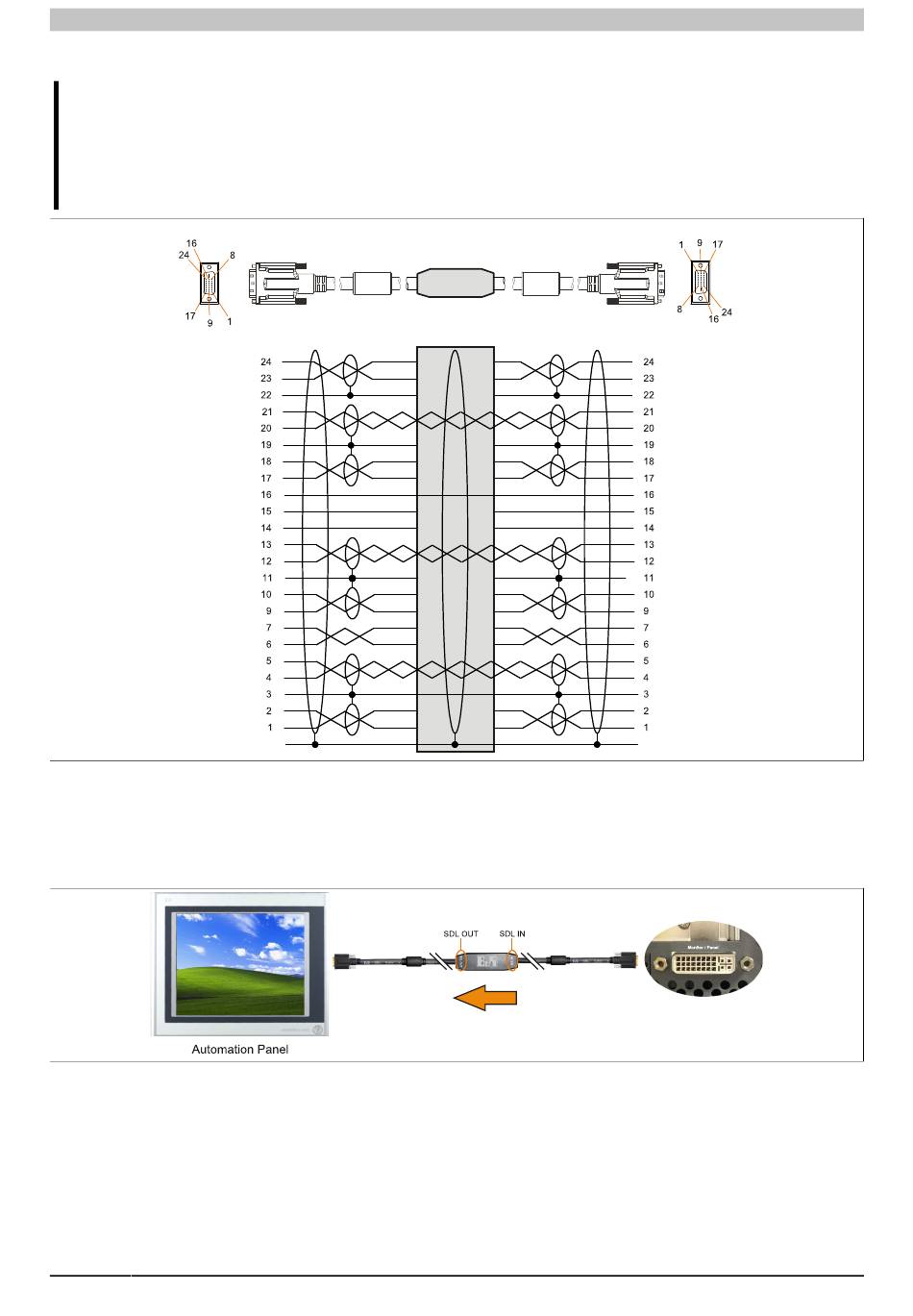

9.5.1.6 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
Gesamtschirm

9.5.1.7 Kabelanschluss

Das SDL-Kabel flex mit Extender muss in richtiger Richtung zwischen B&R Industrie PC und Automation Panel
angeschlossen werden. Zu diesem Zweck ist die Signalrichtung auf der Extender Unit abgebildet.
Abbildung 260: Beispiel für die Signalrichtung für das SDL Kabel flex mit Extender
492
DVI (24+1), male

Abbildung 259: 5CASDL.0xx0-13 - Belegung

Extender unit
Black box
Anschlussbelegung
DVI (24+1), male
DVI (24+1), male
Gesamtschirm
B&R Industrie PC
Automation PC 910 Anwenderhandbuch V 1.51
