1.3 Einbaulagen

Die nachfolgenden Zeichnungen zeigen die spezifizierten Einbaulagen der Automation PC 910 Geräte. Ein
APC910 System darf nur wie nachfolgend abgebildet bzw. beschrieben montiert werden.

1.3.1 Einbaulage - senkrecht

Diese Art der Montage kann sowohl für APC910 Systeme mit oder ohne Lüfter Kit verwendet werden.
Bei der Montage ist darauf zu achten, dass die Abstände wie in Abschnitt
231 eingehalten werden, um eine natürliche Luftzirkulation zu erreichen.

1.3.2 Einbaulage - waagrecht

Der Betrieb in waagrechter Einbaulage (Kühlkörper nach oben) ist nur in Verbindung mit einem Lüfter Kit erlaubt.
Die maximale Umgebungstemperaturspezifikation muss um 5°C herabgesetzt werden.
Bei der Montage ist darauf zu achten, dass die Abstände wie in Abschnitt
231 eingehalten werden, um eine natürliche Luftzirkulation zu erreichen.
Automation PC 910 Anwenderhandbuch V 1.51

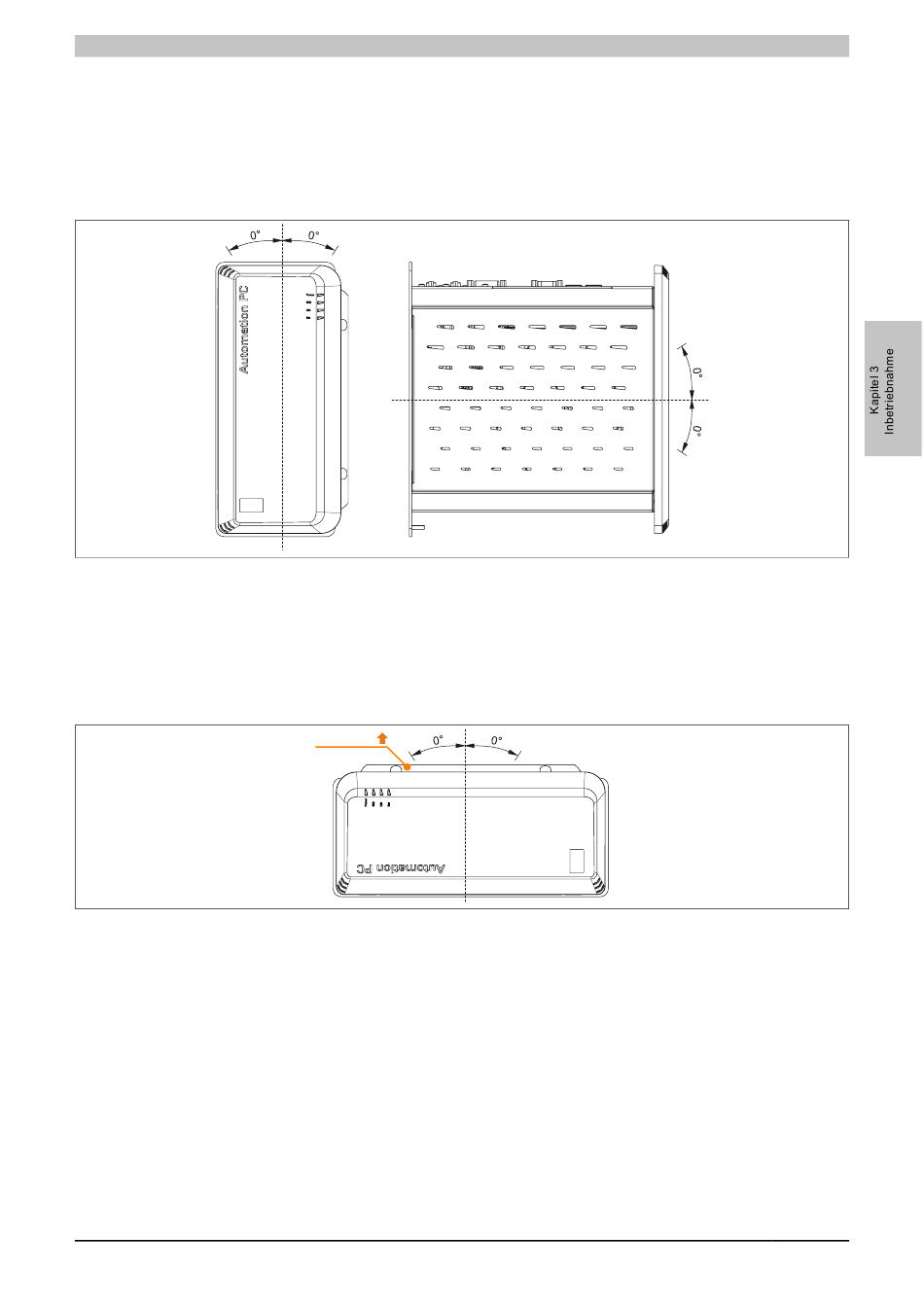

Abbildung 73: Einbaulage - senkrecht
