1.4.2.13.4 PCI Express Ports
BIOS Einstellung Bedeutung
PCI Express Port Option zur Kontrolle des PCI Express Port.
Topology Option zum indetifizieren der SATA Topology,
wenn sie Default oder ISATA oder Flex oder Di-
rectConnect oder M2 ist.
ASPM PCI Express Active State Power Management
Einstellungen.
L1 Substates PCI Express L1 Substates Einstellungen.
Gen3 Eq Phase3 Method PCIe Gen3 Equalization Phase 3 Method
UPTP Upstream Port Transmitter Voreinstellung
DPTP Downstream Port Transmitter Voreinstellung
ACS Option zur Aktivierung / Deaktivierung der Ac-
ces Control Service Extended Capabilty.
URR Unsupported Request (UR) Reporting
Automation PC 910 Anwenderhandbuch V 1.51

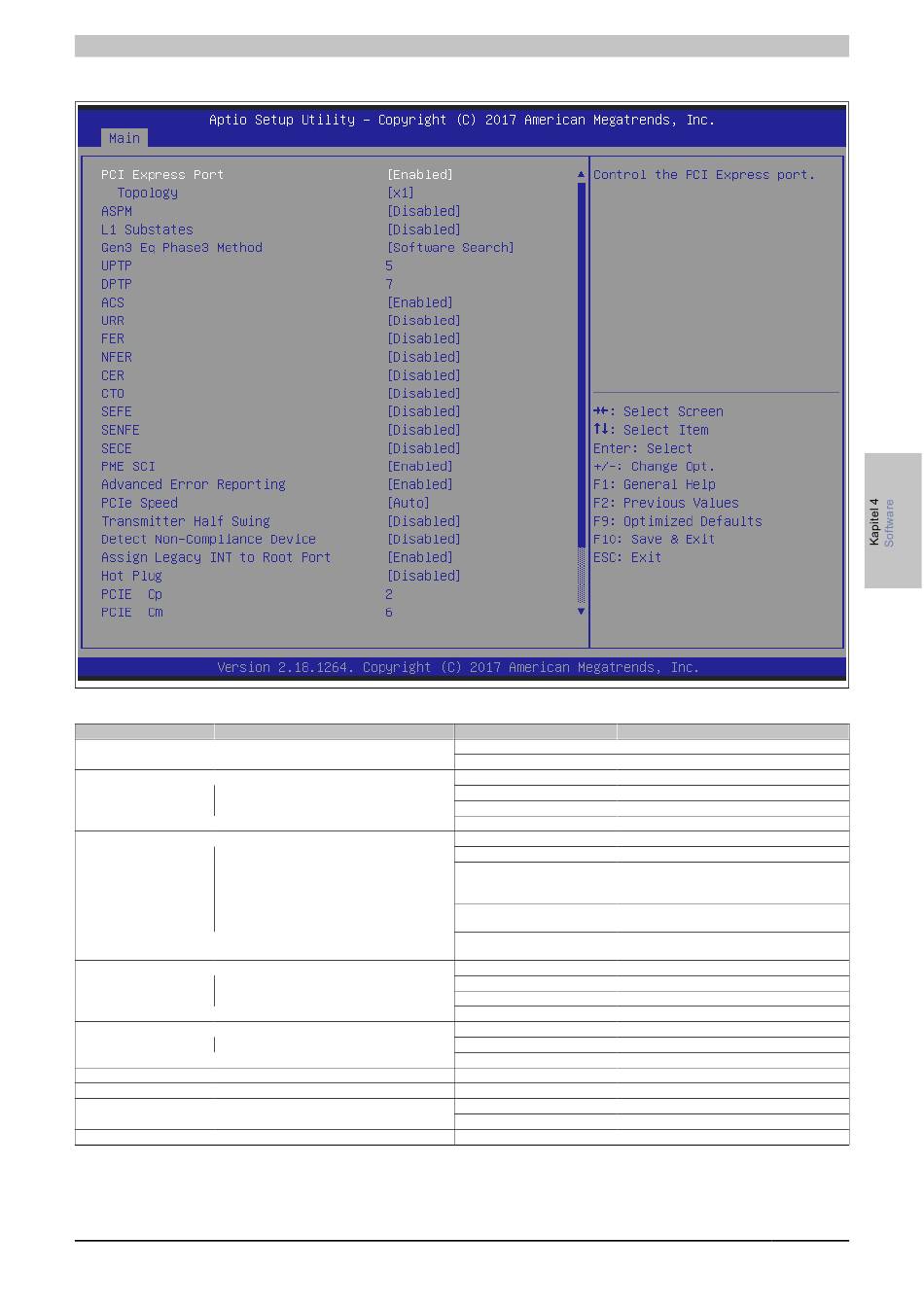

Abbildung 182: Advanced - PCI Express Port 0-7

Tabelle 313: Advanced - PCI Express Port 0-7 Einstellmöglichkeiten
Einstellmöglichkeiten Wirkung
Aktivierung der Funktion.
Enabled
Disabled Deaktivierung der Funktion.
x1 PCIe x1 Bus
x4 PCIe x4 Bus
SATA Express SATA Express Bus
M2 M2 Bus
Disabled Deaktivierung der Funktion.
L0s Aktivierung der L0s Energiesparfunktion.
L1 Aktivierung der L1 Energiesparfunktion. Der
Stromverbrauch ist niedriger als bei L0, die Aus-
stiegslatenz ist jedoch höher.
L0sL1 Aktivierung der L0s und/oder L1 Energiespar-
funktion durch das PCIe Gerät.
Auto Automatische Aktivierung der L0s und/oder L1
Energiesparfunktion durch das PCIe Gerät.
Disabled Deaktivierung der Funktion.
L1.1 Aktivierung der L1.1 Funktion.
L1.2 Aktivierung der L1.2 Funktion.
L1.1 & L1.2 Aktivierung der L1.1 und L1.2 Funktion.
Software Search Software.
Hardware Hardware.
Static Coeff. Statisch.
Systemoptimiert.
5
Systemoptimiert.
7
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Software • BIOS Optionen
