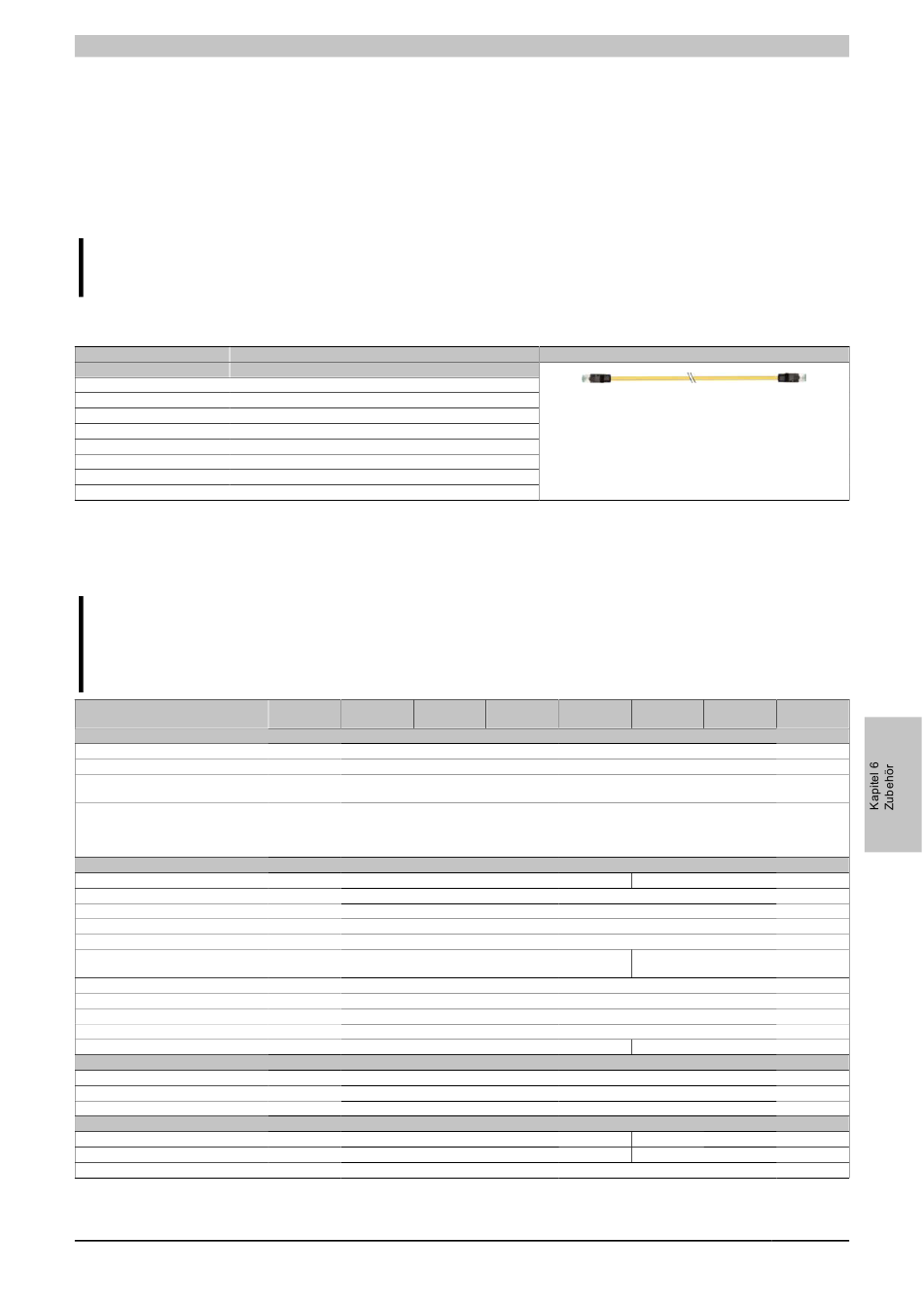

9.6 SDL3/SDL4-Kabel

9.6.1 5CASD3.xxxx-00

9.6.1.1 Allgemeines
Die SDL3/SDL4-Kabel 5CASD3.xxxx-00 sind für die Übertragung von SDL3/SDL4-Daten konstruiert und ermögli-
chen eine einfache Kabelverlegung. Aufgrund des RJ45-Steckers ist das Kabel auch für schmale Durchführungen,
z.B. in Tragarmrohren, geeignet.
Vorsicht!
An- und Abstecken des Kabels darf nur in spannungslosem Zustand erfolgen.
9.6.1.2 Bestelldaten
Bestellnummer Kurzbeschreibung
SDL3/SDL4-Kabel
5CASD3.0030-00 SDL3/SDL4 Kabel - 3 m
5CASD3.0050-00 SDL3/SDL4 Kabel - 5 m
5CASD3.0100-00 SDL3/SDL4 Kabel - 10 m
5CASD3.0150-00 SDL3/SDL4 Kabel - 15 m
5CASD3.0200-00 SDL3/SDL4 Kabel - 20 m
5CASD3.0300-00 SDL3/SDL4 Kabel - 30 m
5CASD3.0500-00 SDL3/SDL4 Kabel - 50 m
5CASD3.1000-00 SDL3/SDL4 Kabel - 100 m
Tabelle 393: 5CASD3.0030-00, 5CASD3.0050-00, 5CASD3.0100-00, 5CASD3.0150-00,
5CASD3.0200-00, 5CASD3.0300-00, 5CASD3.0500-00, 5CASD3.1000-00 - Bestelldaten
9.6.1.3 Technische Daten
Information:
Die nachfolgend angegebenen Kenndaten, Merkmale und Grenzwerte sind nur für dieses Zubehörteil
alleine gültig und können von denen zum Gesamtgerät abweichen. Für das Gesamtgerät, in dem z.B.
dieses Zubehör verbaut ist, gelten die zum Gesamtgerät angegebenen Daten.
Bestellnummer
Allgemeines
Zulassungen
CE
UL
HazLoc
Kabelaufbau
Drahtquerschnitt
Eigenschaften
Außenmantel
Material
Farbe
Bedruckung
Leiter
Aderisolation
Aderfarben
Schirm
Typ
Steckverbindung
Typ
Steckzyklen
Kontakte
Elektrische Eigenschaften
2)
Betriebsspannung
Leiterwiderstand
Wellenwiderstand
Tabelle 394: 5CASD3.0030-00, 5CASD3.0050-00, 5CASD3.0100-00, 5CASD3.0150-00,
5CASD3.0200-00, 5CASD3.0300-00, 5CASD3.0500-00, 5CASD3.1000-00 - Technische Daten
Automation PC 910 Anwenderhandbuch V 1.51
5CASD3. 5CASD3. 5CASD3.
0030-00 0050-00 0100-00
4x 2x AWG 26/7
HARTING INDUSTRIAL CABLE S/FTP
grün/weiß-grün, orange/weiß-orange, blau/weiß-blau, braun/weiß-braun
Aluminiumfolie und Abschirmgeflecht aus verzinnten Cu-Drähten
blanke Kupferlitze, 4x 2x AWG 26/7
≤ 100 V
≤ 290 Ω/km
5CASD3. 5CASD3.
0150-00 0200-00
Ja
cULus E115267
Industrial Control Equipment
cULus HazLoc E180196
Industrial Control Equipment
for Hazardous Locations
Class I, Division 2, Groups ABCD, T4
flammenwidrig, halogenfrei, bleifrei
Polyurethan (PUR)
gelb, RAL 1021
CAT 6A PUR 4x2xAWG26/7
CABLE
Polyethylen (PE)
2x RJ45, male
min. 750
8
100 ±5 Ω (bei 100 MHz)
Zubehör • Kabel
Abbildung
5CASD3. 5CASD3. 5CASD3.
0300-00 0500-00 1000-00
1)
4x 2x AWG 23/1
HARTING INDUSTRIAL INSTALLATION
S/FTP CAT 7 PUR 4x2xAWG23/1
blanke Kupferlitze, 4x 2x AWG 23/1
≤ 125 V
≤ 75 Ω/km
