Wartung / Instandhaltung • Montage Monitor/Panel Option

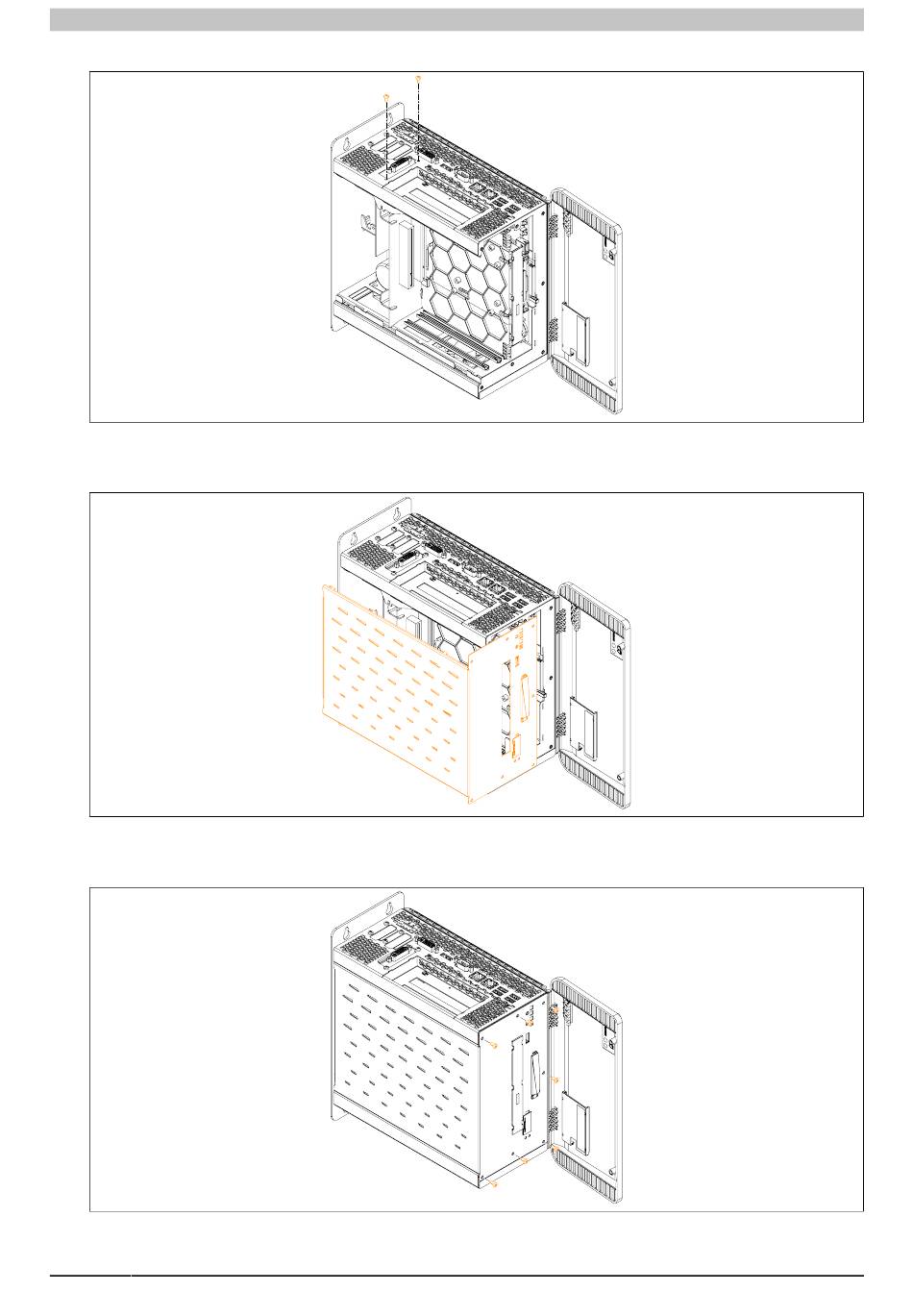

7. Die Monitor/Panel Option mit Torxschrauben (T10) am B&R Industrie PC montieren.

Abbildung 284: Monitor/Panel Option mit den Torxschrauben fixieren

8. Die Seitenabdeckung montieren.

Abbildung 285: Seitenabdeckung montieren

9. Die Seitenabdeckung mit den vorhin gelösten Torxschrauben (T10) wieder am B&R Industrie PC fixieren.

Abbildung 286: Seitenabdeckung fixieren

512 Automation PC 910 Anwenderhandbuch V 1.51
