1.3.2.5.1 PCI Express Settings

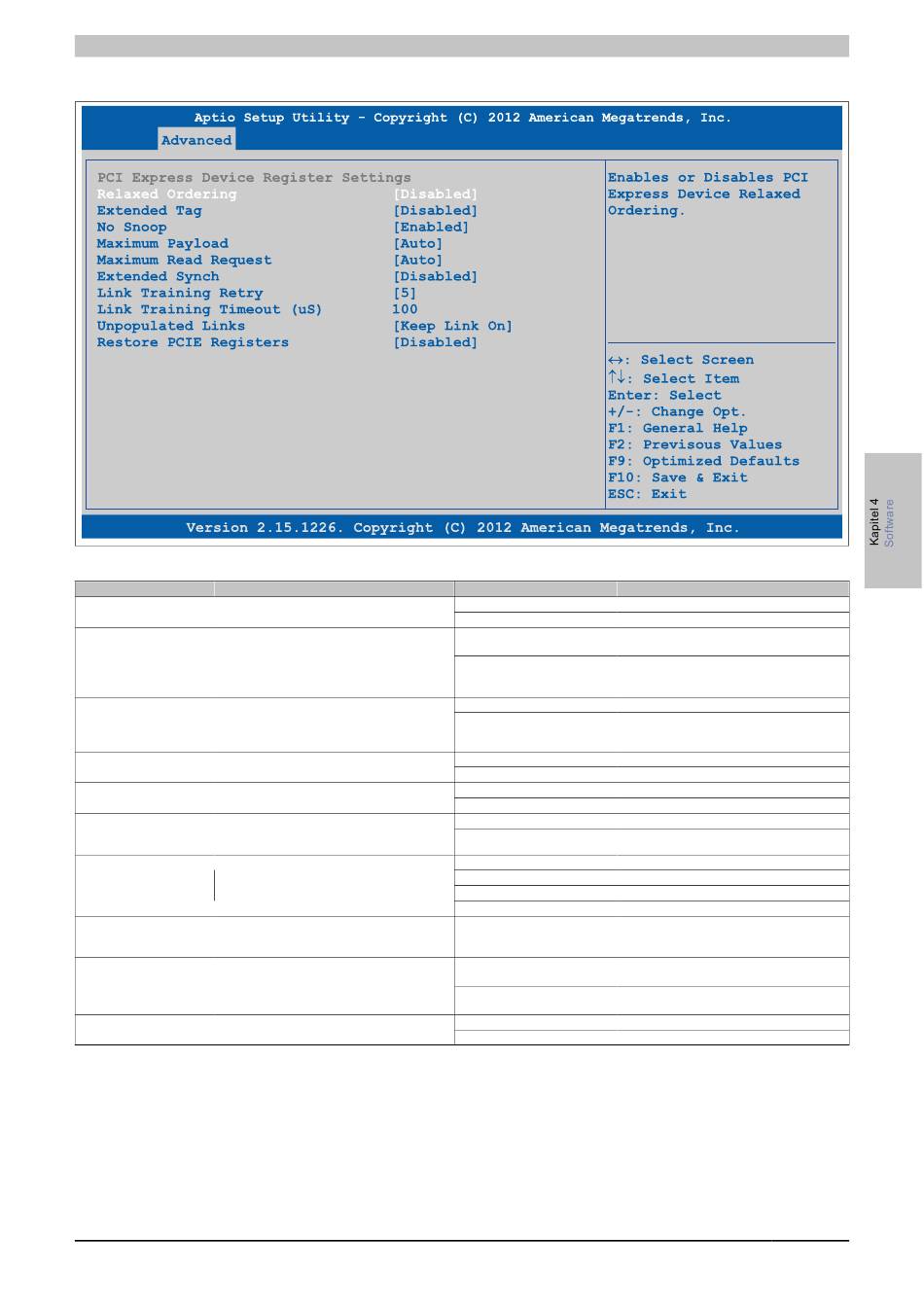

Abbildung 132: Advanced - PCI Express Configuration - PCI Express Settings

BIOS Einstellung Bedeutung
Relaxed Ordering Option zum Aktivieren / Deaktivieren des Rela-
xed Ordering.
Extended Tag Option zum Aktivieren / Deaktivieren des Exten-
ded Tag.
No Snoop Option zum Aktivieren / Deaktivieren der No
Snoop Option.
Maximum Payload Option zum Einstellen der maximalen Paketgrö-
ße bei der Datenübertragung.
Maximum Read Request Option zum Einstellen der maximalen Lesean-
forderung.
Extended Synch Option zum Einstellen eines erweiterten Syn-
chronisierungsmusters um die Systemleistung
zu verbessern.
Link Training Retry Option zum Festlegen der Anzahl wie oft die
Software
wenn das vorherige Training nicht erfolgreich
war.
Link Training Timeout (µS) Option zum Festlegen der Microsekunden, die
die Software
im Link Status Register abgefragt wird.
Unpopulated Links Option zum Aktivieren / Deaktivieren von PCIe
Slots, in denen keine Geräte gesteckt sind.
Restore PCIE Registers Option zum Aktivieren / Deaktivieren der Wie-
derherstellung des PCIE Registers.
Tabelle 238: Advanced - PCI Express Configuration - PCI Express Settings Einstellmöglichkeiten
Automation PC 910 Anwenderhandbuch V 1.51
versuchen soll den Link umzuleiten,
wartet bevor der Link Training Bit
Einstellmöglichkeiten Wirkung
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion. Es können nur 5
Bits verwendet werden.
Enabled Aktivierung der Funktion. Es können Geräte
mit 8-Bit
wendet werden.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Auto Automatische Zuordnung der Paketgröße.
128 Bytes bis 4096 Bytes Manuelle Zuordnung der Paketgröße.
Auto Automatische Zuordnung.
128 Bytes bis 4096 Bytes Manuelle Zuordnung.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
2 2 Link Training Versuche
3 3 Link Training Versuche
5 5 Link Training Versuche
10 bis 1000 Einstellen der Zeit in µs.
Keep Link On PCIe Slot, in denen keine Geräte gesteckt sind,
bleiben aktiviert.
Disable Link PCIe Slot, in denen keine Geräte gesteckt sind,
werden deaktiviert um Strom zu sparen.
Enabled Aktivieren der Funktion.
Disabled Deaktivieren der Funktion:
Software • BIOS Optionen
im Requester Transaction-ID-Feld ver-
