Kabelbelegung; Abbildung 245: 5Cadvi.0Xxx-00 - Belegung - B&R Automation PC 910 Anwenderhandbuch

Zubehör • Kabel

9.1.1.6 Kabelbelegung

Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI-D (24+1), male
478

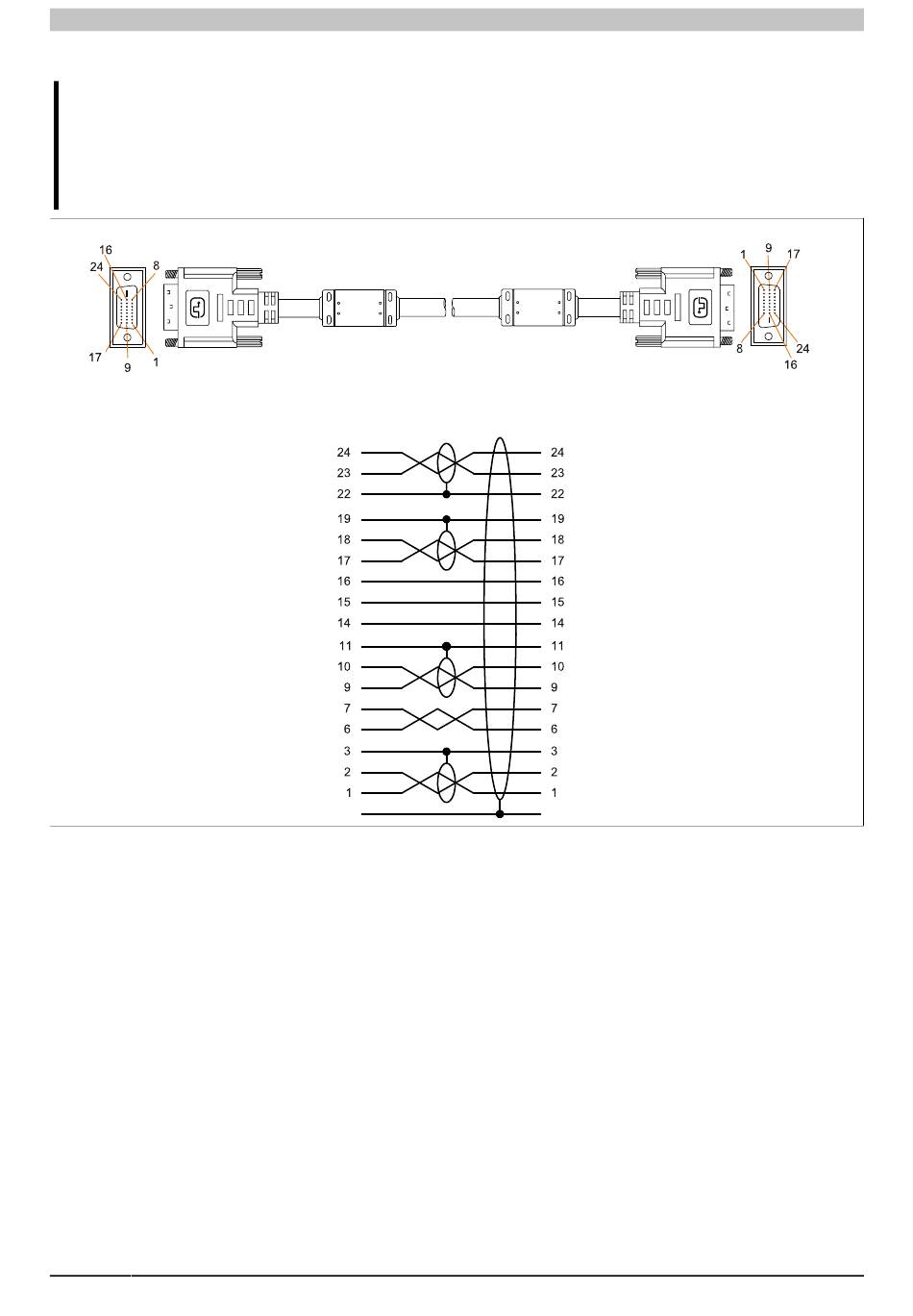

Anschlussbelegung
DVI-D (24+1), male
Gesamtschirm

Abbildung 245: 5CADVI.0xxx-00 - Belegung

DVI-D (24+1), male
Gesamtschirm
Automation PC 910 Anwenderhandbuch V 1.51
DVI-D (24+1), male
