Software • BIOS Optionen
1.3.2.5.2 PCI Express GEN 2 Settings

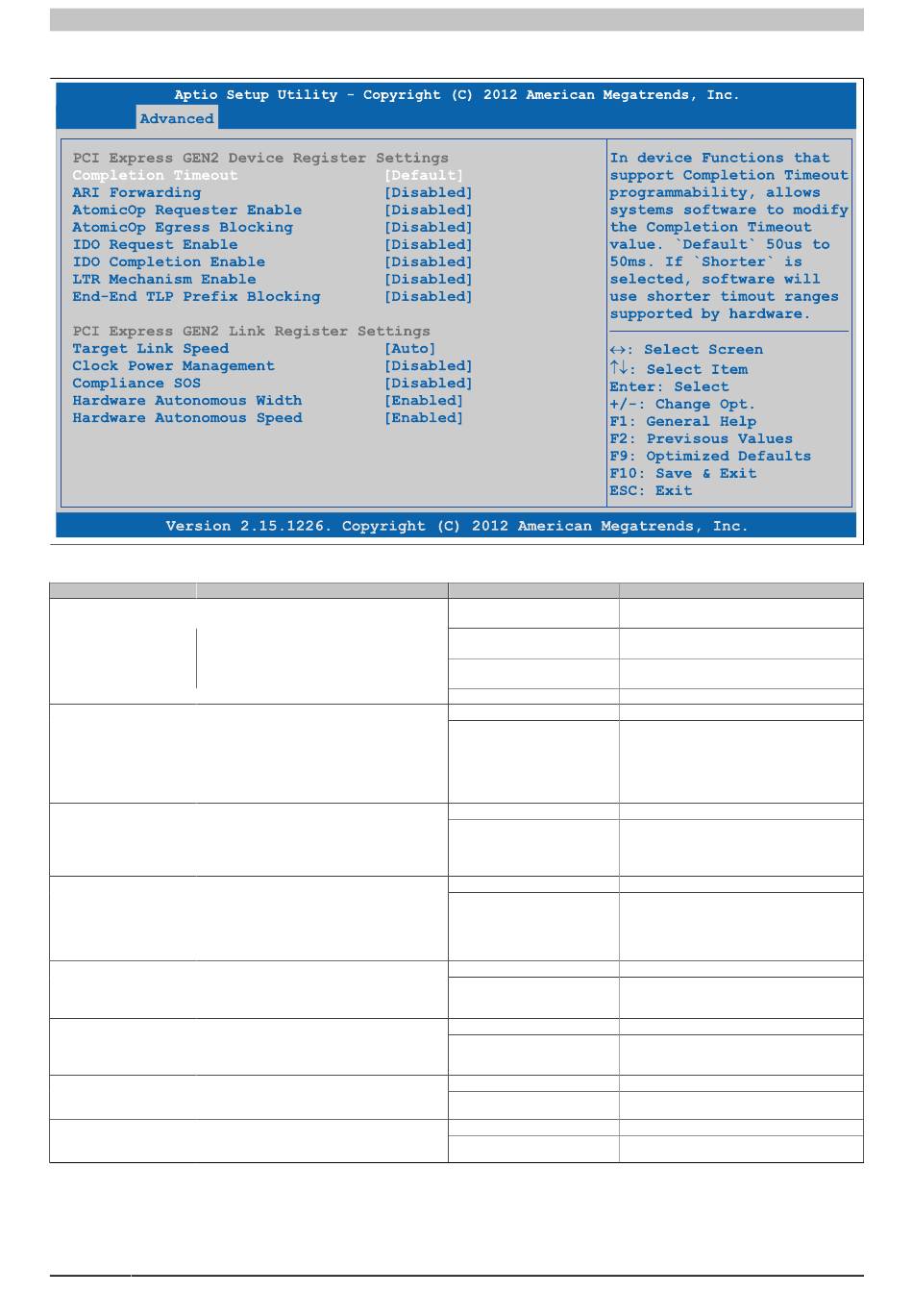

Abbildung 133: Advanced - PCI Express Configuration - PCI Express GEN 2 Settings

BIOS Einstellung Bedeutung
Completion Timeout In Gerätefunktionen, die die Programmierbarkeit
des Completion Timeout unterstützen, wird der
Software
Werts erlaubt.
ARI Forwarding If supported by hardware and set to Enabled,
the Downstream Port disables its traditional De-
vice Number field being 0 enforcement when
turning a Type1 Configuration Request into a
Type0 configuration request, permitting access
to Extended functions in an ARI device imme-
diately below the port.
AtomicOp Requester Option zum Aktivieren / Deaktivieren des Atomi-
Enable cOp Requester.
AtomicOp Egress Blocking Option zum Aktivieren / Deaktivieren des Atomi-
cOp Egress Blocking.
If supported by hardware and set to Enabled,
outbound AtomicOp requests via egress ports
will be locked.
IDO Request Enable If supported by hardware and set to Enabled,
this permits setting the number of ID-based or-
dering (IDO)
itiated.
IDO Completion Enable If supported by hardware and set to Enabled,
this permits setting the number of ID-based or-
dering (IDO)
itiated.
LTR Mechanism Enable If supported by hardware and set to Enabled,
this enables the Latency Tolerance Reporting
(LTR) Mechanism.
End-End TLP Prefix Blo- If supported by hardware and set to Enabled,
cking this function will block forwarding of TLPs con-
taining End-End TLP prefixes.
Tabelle 239: Advanced - PCI Express Configuration - PCI Express GEN 2 Settings Einstellmöglichkeiten
282
das ändern des Completion Timeout
bit (Attribute[2]) requests to be in-
bit (Attribute[2]) requests to be in-
Einstellmöglichkeiten Wirkung
Default Der Timeout Bereich liegt zwischen 50 µs und
50 ms.
Shorter Die Software
che die von der Hardware unterstützt werden.
Longer Die Software
che die von der Hardware unterstützt werden.
Disabled Deaktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
AtomicOp Abfragen werden nur initiiert, wenn
das Bus Master
ter gesetzt ist.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Ausgehende AtomicOp Abfragen werden über
den Ausgangs Port blockiert.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Automation PC 910 Anwenderhandbuch V 1.51
verwendet kürzere Timeout Berei-
verwendet längere Timeout Berei-
Enable-Bit im Kommandoregis-
