Technische Daten • Einzelkomponenten

3.13.3 5AC901.LSD3-00

3.13.3.1 Allgemeines
Die Monitor/Panel Option 5AC901.LSD3-00 verfügt über eine SDL3-Schnittstelle.
• SDL3-Schnittstelle
• Einbaukompatibel in APC910

3.13.3.1.1 SDL3-Betrieb

Die SDL3-Technologie (Smart Display Link 3) überträgt alle Kommunikationskanäle zwischen B&R Industrie PC
und Panel über ein Standard-Ethernet-Kabel (min. Cat6a) bis zu 100 m. Zum Geräteanschluss wird ein RJ45-
Stecker verwendet, dieser ist ideal für beengte Platzverhältnisse in Durchführungen und Tragarmsystemen.

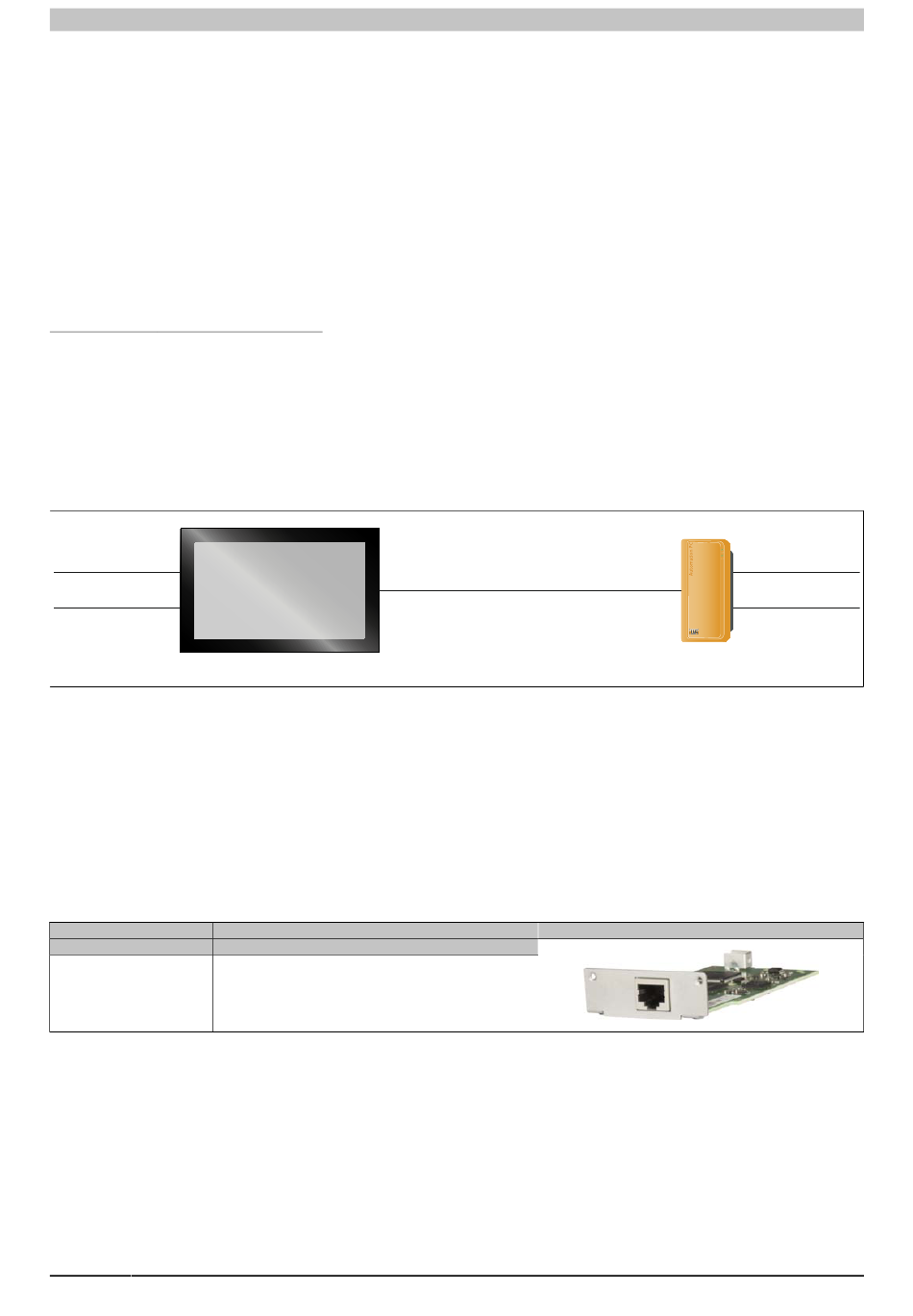

SDL3-Betrieb mit SDL3 Transmitter

Beim SDL3-Betrieb mit einem SDL3 Transmitter im B&R Industrie PC erfolgt die gesamte Kommunikation zwischen
Automation Panel und B&R Industrie PC über ein einziges SDL3-Kabel.
Neben den Displaydaten werden Informationen von
daten übertragen. Das Automation Panel kann bis zu 100 m vom B&R Industrie PC entfernt montiert sein.
wird ebenfalls über diese Distanz übertragen und ist voll in den SDL3 integriert. Externe Anpassungsbaugruppen
sind dazu nicht notwendig.
Die Helligkeit des Displays kann über das ADI Control Center eingestellt werden.
SDL3-Betrieb mit SDL3 Transmitter
Spannungsversorgung
Erdung
Verfügbarkeit der Schnittstellen am Automation Panel mit SDL3 Receiver:
SDL3-Schnittstelle ✓ USB1, USB2
Maximale Kabellänge SDL3: 100 m

Voraussetzungen

• Automation Panel mit SDL3 Receiver
• B&R Industrie PC mit
• SDL3-/SDL4-Kabel
3.13.3.2 Bestelldaten
Bestellnummer Kurzbeschreibung
Monitor/Panel Optionen
5AC901.LSD3-00 SDL3 Transmitter
204
Automation Panel
mit SDL3 Receiver
✓ USB 2.0
SDL3-Schnittstelle

Tabelle 175: 5AC901.LSD3-00 - Bestelldaten

Touch Screen, Matrixtasten, LEDs und Service- und Diagnose-
SDL3-Kabel
Spannungsversorgung ✓
Spannungsversorgung
Erdung
B&R Industrie PC
mit SDL3 Transmitter
Erdung ✓
Abbildung
