7 Spannungsversorgung von Rechenwerk
MULTICAL® 6M2 kann durch eine eingebaute Lithiumbatterie oder ein internes 24 VAC oder
230 VAC Netzmodul spannungsversorgt werden.
Das Kabel von Batterie oder Versorgungsmodul wird mittels eines zweipoligen Steckers in den
Anschlussstecker des Rechenwerks montiert.
7.1
Batterieversorgung
MULTICAL® 6M2 wird durch eine Lithiumbatterie, D-Zelle, versorgt. Die Batterie ist mit dem
Installationsjahr, z.B. 2015, sowie dem Herstellungsdatum vermerkt.
Die optimale Batterielebensdauer wird dadurch erzielt, dass man die Temperatur der Batterie unter
30 °C hält.
Die Spannung einer Lithiumbatterie ist während der gesamten Lebensdauer nahezu kon-stant (ca.
3,65 V). Daher ist die Restkapazität durch Spannungsmessung nicht feststellbar.
Die Batterie kann und darf nicht aufgeladen werden, und darf nur kurzfristig kurzgeschlossen
werden (höchstens 2 Sekunden). Gebrauchte Batterien müssen ordnungsgemäß entsorgt werden,
z.B. bei Kamstrup A/S.
7.2 Netzmodule
Die Module sind Schutzart II. Sie werden über ein Zweileiterkabel (ohne Erde) durch den
Kabeleingang des Rechenwerks, den Sie in der rechten Seite des Anschlussbodens finden,
angeschlossen. Verwenden Sie Kabel mit 5-10 mm Außendurchmesser und beachten Sie die
ordnungsgemäße Abisolierung sowie die korrekte Montage der Kabelentlastung.
Max. erlaubte Sicherung: 6 A
Nationale Regeln für elektrische Installationen sollten eingehalten werden.
7.2.1
Isolierte lineare Versorgungsmodule

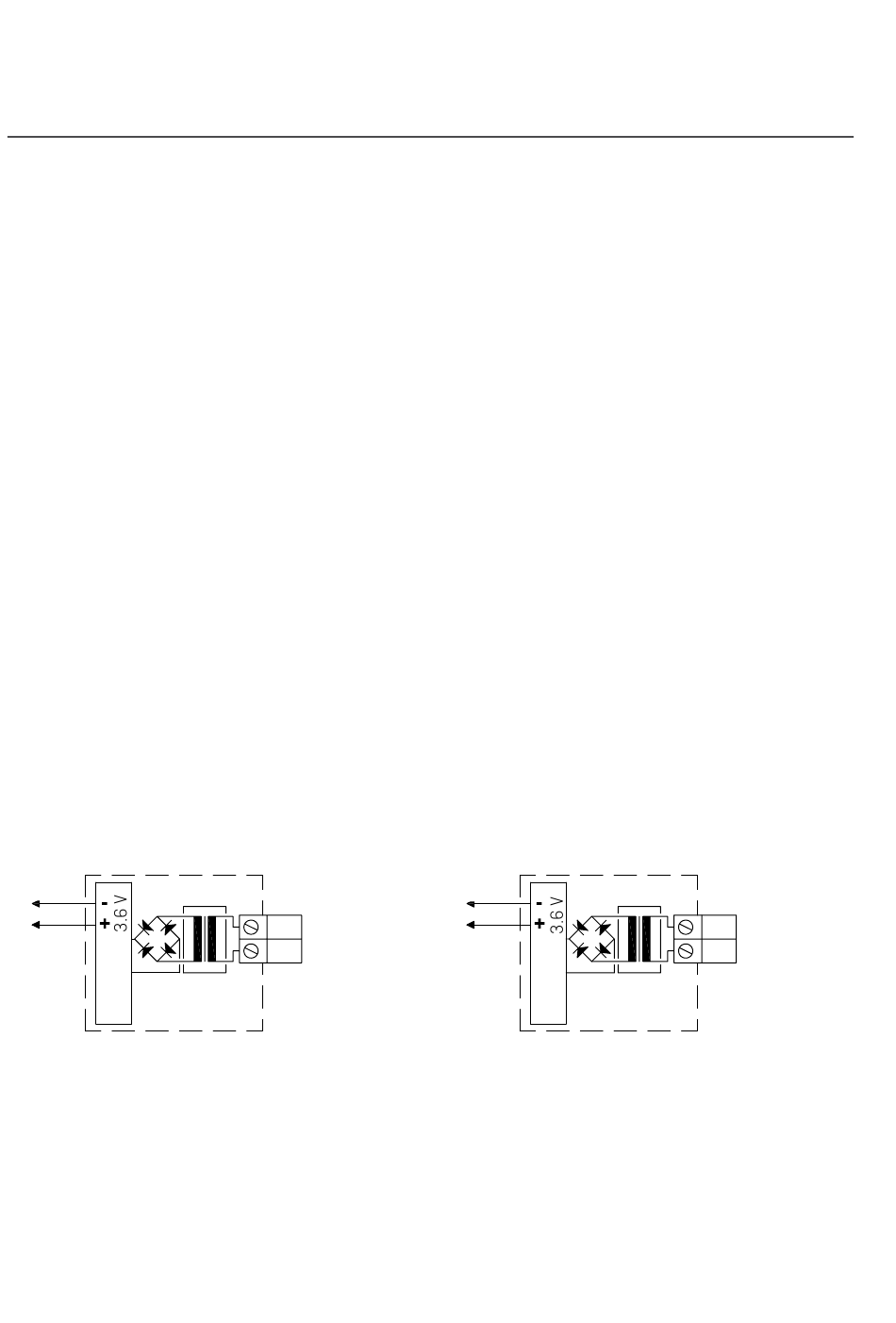

24 VAC Versorgung
Schwarz
61
Rot
60
24 VAC
Zum Beispiel kann der 230/24 V Transforma-
tor, Typ 66-99-403 verwendet werden.
Zur Beachtung: MULTICAL® 6M2 kann nicht
mit 24 VDC versorgt werden.
14
97
24 VAC
98
230 VAC Versorgung
Schwarz
61
Rot
60
230 VAC
Dieses Modul wird beim direkten Netzanschluss
verwendet.
Zur Beachtung: Eine externe Versorgung darf
nur dem Versorgungsmodul
angeschlossen werden.
Kamstrup A/S • 55121601_B1_DE_02.2019
27
230 VAC
28
