MULTICAL® 6M2
6.3 Anschlussbeispiel

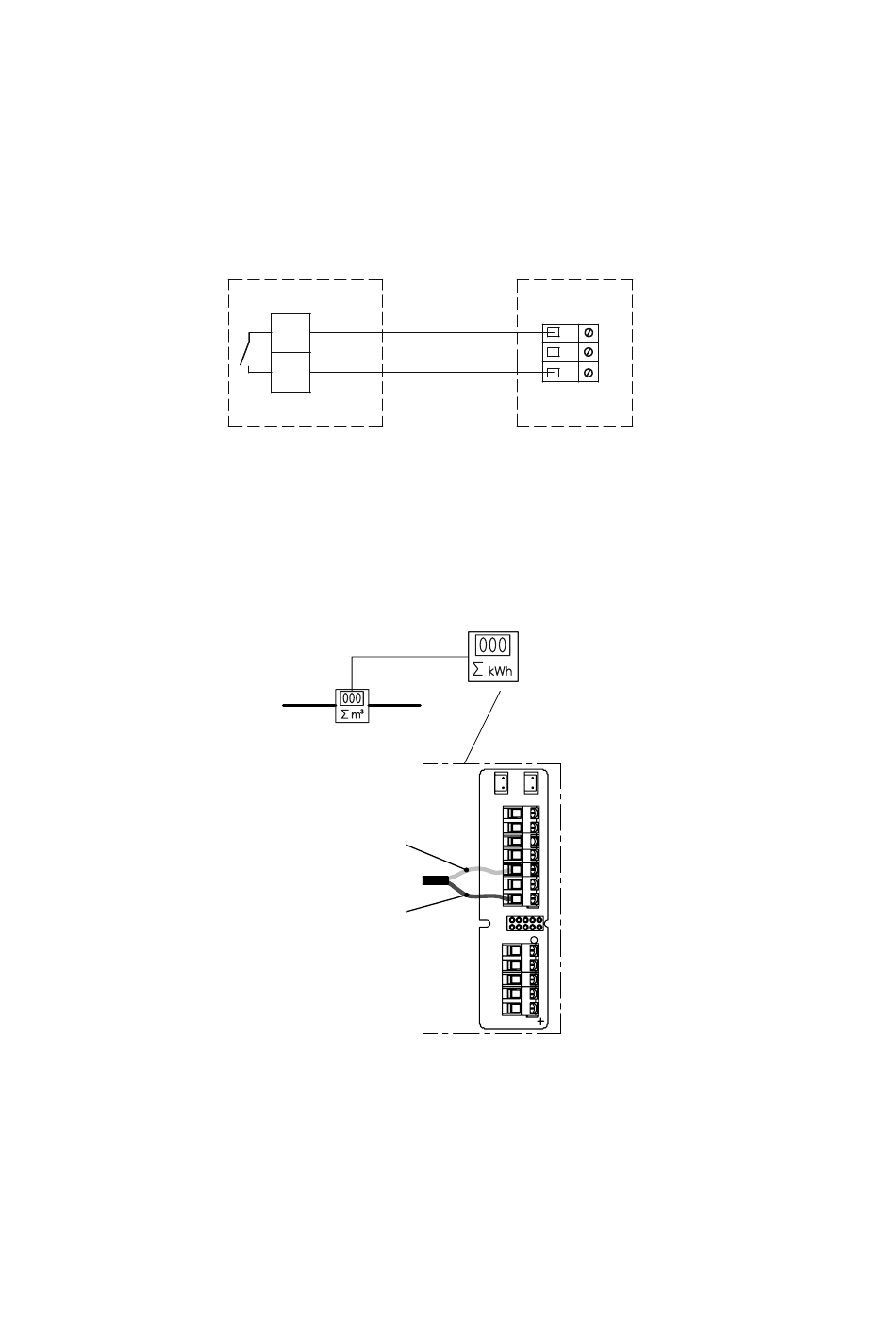

Beispiel des Anschlusses von einem MULTICAL® 6M2 (Typ Nr. 6M2-G) und einem Durchflusssensor
mit Reed-Schalter.
Der passive Schalterausgang des Durchflusssensors wird an den Durchflusssensoreingang, der
nicht galvanisch getrennt ist, angeschlossen. Dies erlaubt eine Kabellänge von Max. 10-20 m
zwischen Durchflusssensor und Rechenwerk.
Beispiel für die Verbindung zwischen MULTICAL® 6M2 (Typennr. 6M2-G) und dem Durchfluss
sensor GWF UNICO2 (IPG 14) mit Reed-Schalter. Das Verbindungsbeispiel kann auch für den
Durchflusssensor GWF MTH verwendet werden.
Die weiße und die braune Leitung können ausgetauscht werden.
12
MULTICAL® 6M2
UNICO 2
Weiß
11
10
Braun
MULTICAL® 6M2
MULTICAL® 6M2
11
9
10
5
6
7
8
9
11
9
69
51
52
Kamstrup A/S • 55121601_B1_DE_02.2019
