MULTICAL® 6M2

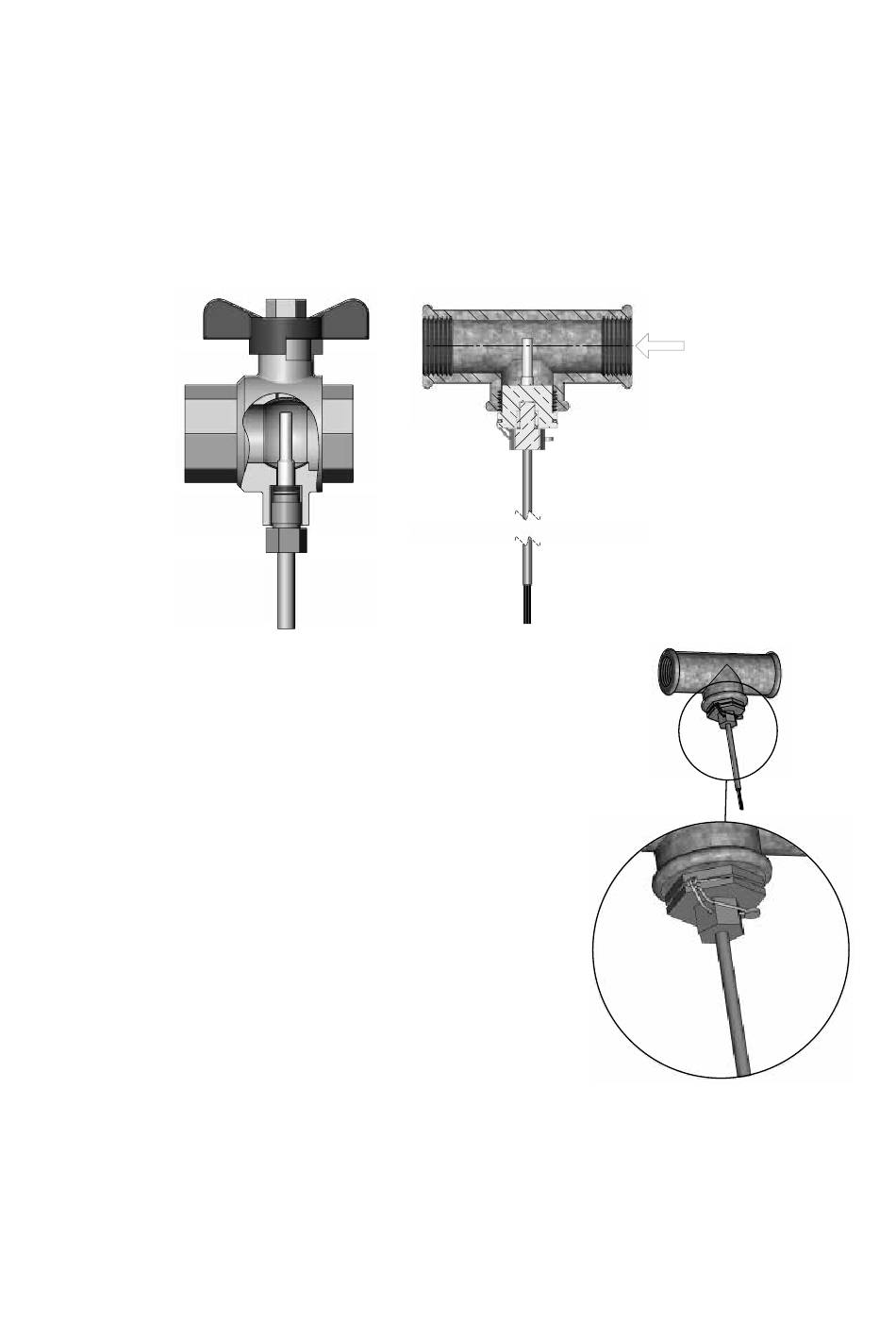

2.2 Kurzer Direktfühler (DS)
Die kurzen Direktfühler können bis zu DN25 in speziellen Kugelventilen mit eingebautem
M10-Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen
mit Standard-T-Winkel montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die
zu den kurzen Direktfühlern passen. Der kurze Direktfühler kann auch direkt in ausgewählten
Durchflusssensoren von Kamstrup montiert werden. Die Messingverschraubungen der Fühler
werden mit einem 12 mm Gabelschlüssel leicht (ca. 4 Nm) festgedreht. Danach werden die Fühler
mit Plombe und Draht versiegelt.
2.3 Temperaturfühlerpaar bei Kälteapplikationen
Das Temperaturfühlerpaar wird bei Kälteapplikationen von unten
montiert wie in der Abb. gezeigt.
6
Kamstrup A/S • 55121601_B1_DE_02.2019
