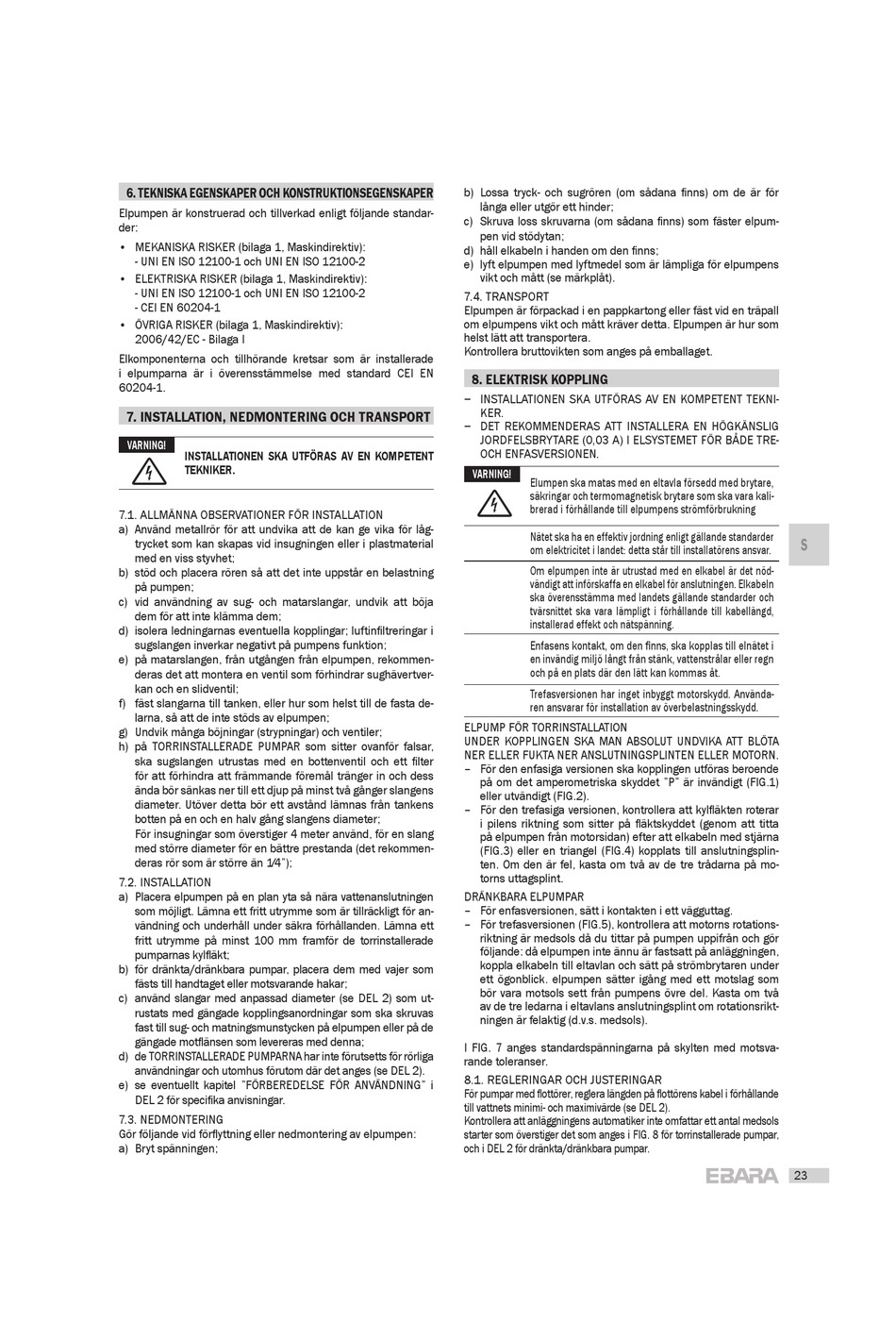

6. TEKNISKA EGENSKAPER OCH KONSTRUKTIONSEGENSKAPER
Elpumpen är konstruerad och tillverkad enligt följande standar-
der:
• MEKANISKA RISKER (bilaga 1, Maskindirektiv):
- UNI EN ISO 12100-1 och UNI EN ISO 12100-2
• ELEKTRISKA RISKER (bilaga 1, Maskindirektiv):
- UNI EN ISO 12100-1 och UNI EN ISO 12100-2
- CEI EN 60204-1
• ÖVRIGA RISKER (bilaga 1, Maskindirektiv):
2006/42/EC - Bilaga I
Elkomponenterna och tillhörande kretsar som är installerade
i elpumparna är i överensstämmelse med standard CEI EN
60204-1.
7. INSTALLATION, NEDMONTERING OCH TRANSPORT
VARNING!
INSTALLATIONEN SKA UTFÖRAS AV EN KOMPETENT
TEKNIKER.
7.1. ALLMÄNNA OBSERVATIONER FÖR INSTALLATION
a) Använd metallrör för att undvika att de kan ge vika för låg-
trycket som kan skapas vid insugningen eller i plastmaterial
med en viss styvhet;
b) stöd och placera rören så att det inte uppstår en belastning
på pumpen;
c) vid användning av sug- och matarslangar, undvik att böja
dem för att inte klämma dem;
d) isolera ledningarnas eventuella kopplingar; luftinÞ ltreringar i
sugslangen inverkar negativt på pumpens funktion;
e) på matarslangen, från utgången från elpumpen, rekommen-
deras det att montera en ventil som förhindrar sughävertver-
kan och en slidventil;
f) fäst slangarna till tanken, eller hur som helst till de fasta de-
larna, så att de inte stöds av elpumpen;
g) Undvik många böjningar (strypningar) och ventiler;
h) på TORRINSTALLERADE PUMPAR som sitter ovanför falsar,
ska sugslangen utrustas med en bottenventil och ett Þ lter
för att förhindra att främmande föremål tränger in och dess
ända bör sänkas ner till ett djup på minst två gånger slangens
diameter. Utöver detta bör ett avstånd lämnas från tankens
botten på en och en halv gång slangens diameter;
För insugningar som överstiger 4 meter använd, för en slang
med större diameter för en bättre prestanda (det rekommen-
deras rör som är större än 1Ú 4 ");
7.2. INSTALLATION
a) Placera elpumpen på en plan yta så nära vattenanslutningen
som möjligt. Lämna ett fritt utrymme som är tillräckligt för an-
vändning och underhåll under säkra förhållanden. Lämna ett
fritt utrymme på minst 100 mm framför de torrinstallerade
pumparnas kylß äkt;
b) för dränkta/dränkbara pumpar, placera dem med vajer som
fästs till handtaget eller motsvarande hakar;
c) använd slangar med anpassad diameter (se DEL 2) som ut-
rustats med gängade kopplingsanordningar som ska skruvas
fast till sug- och matningsmunstycken på elpumpen eller på de
gängade motß änsen som levereras med denna;
d) de TORRINSTALLERADE PUMPARNA har inte förutsetts för rörliga
användningar och utomhus förutom där det anges (se DEL 2).
e) se eventuellt kapitel "FÖRBEREDELSE FÖR ANVÄNDNING" i
DEL 2 för speciÞ ka anvisningar.
7.3. NEDMONTERING
Gör följande vid förß yttning eller nedmontering av elpumpen:
a) Bryt spänningen;
b) Lossa tryck- och sugrören (om sådana Þ nns) om de är för
långa eller utgör ett hinder;
c) Skruva loss skruvarna (om sådana Þ nns) som fäster elpum-
pen vid stödytan;
d) håll elkabeln i handen om den Þ nns;
e) lyft elpumpen med lyftmedel som är lämpliga för elpumpens
vikt och mått (se märkplåt).
7.4. TRANSPORT
Elpumpen är förpackad i en pappkartong eller fäst vid en träpall
om elpumpens vikt och mått kräver detta. Elpumpen är hur som
helst lätt att transportera.
Kontrollera bruttovikten som anges på emballaget.

8. ELEKTRISK KOPPLING

INSTALLATIONEN SKA UTFÖRAS AV EN KOMPETENT TEKNI-
KER.
DET REKOMMENDERAS ATT INSTALLERA EN HÖGKÄNSLIG
JORDFELSBRYTARE (0,03 A) I ELSYSTEMET FÖR BÅDE TRE-
OCH ENFASVERSIONEN.
VARNING!
Elumpen ska matas med en eltavla försedd med brytare,
säkringar och termomagnetisk brytare som ska vara kali-
brerad i förhållande till elpumpens strömförbrukning
Nätet ska ha en effektiv jordning enligt gällande standarder
om elektricitet i landet: detta står till installatörens ansvar.
Om elpumpen inte är utrustad med en elkabel är det nöd-
vändigt att införskaffa en elkabel för anslutningen. Elkabeln
ska överensstämma med landets gällande standarder och
tvärsnittet ska vara lämpligt i förhållande till kabellängd,
installerad effekt och nätspänning.
Enfasens kontakt, om den Þ nns, ska kopplas till elnätet i
en invändig miljö långt från stänk, vattenstrålar eller regn
och på en plats där den lätt kan kommas åt.
Trefasversionen har inget inbyggt motorskydd. Använda-
ren ansvarar för installation av överbelastningsskydd.
ELPUMP FÖR TORRINSTALLATION
UNDER KOPPLINGEN SKA MAN ABSOLUT UNDVIKA ATT BLÖTA
NER ELLER FUKTA NER ANSLUTNINGSPLINTEN ELLER MOTORN.
– För den enfasiga versionen ska kopplingen utföras beroende
på om det amperometriska skyddet "P" är invändigt (FIG.1)
eller utvändigt (FIG.2).
– För den trefasiga versionen, kontrollera att kylß äkten roterar
i pilens riktning som sitter på ß äktskyddet (genom att titta
på elpumpen från motorsidan) efter att elkabeln med stjärna
(FIG.3) eller en triangel (FIG.4) kopplats till anslutningsplin-
ten. Om den är fel, kasta om två av de tre trådarna på mo-
torns uttagsplint.
DRÄNKBARA ELPUMPAR
– För enfasversionen, sätt i kontakten i ett vägguttag.
– För trefasversionen (FIG.5), kontrollera att motorns rotations-
riktning är medsols då du tittar på pumpen uppifrån och gör
följande: då elpumpen inte ännu är fastsatt på anläggningen,
koppla elkabeln till eltavlan och sätt på strömbrytaren under
ett ögonblick. elpumpen sätter igång med ett motslag som
bör vara motsols sett från pumpens övre del. Kasta om två
av de tre ledarna i eltavlans anslutningsplint om rotationsrikt-
ningen är felaktig (d.v.s. medsols).
I FIG. 7 anges standardspänningarna på skylten med motsva-
rande toleranser.
8.1. REGLERINGAR OCH JUSTERINGAR
För pumpar med ß ottörer, reglera längden på ß ottörens kabel i förhållande
till vattnets minimi- och maximivärde (se DEL 2).
Kontrollera att anläggningens automatiker inte omfattar ett antal medsols
starter som överstiger det som anges i FIG. 8 för torrinstallerade pumpar,
och i DEL 2 för dränkta/dränkbara pumpar.
