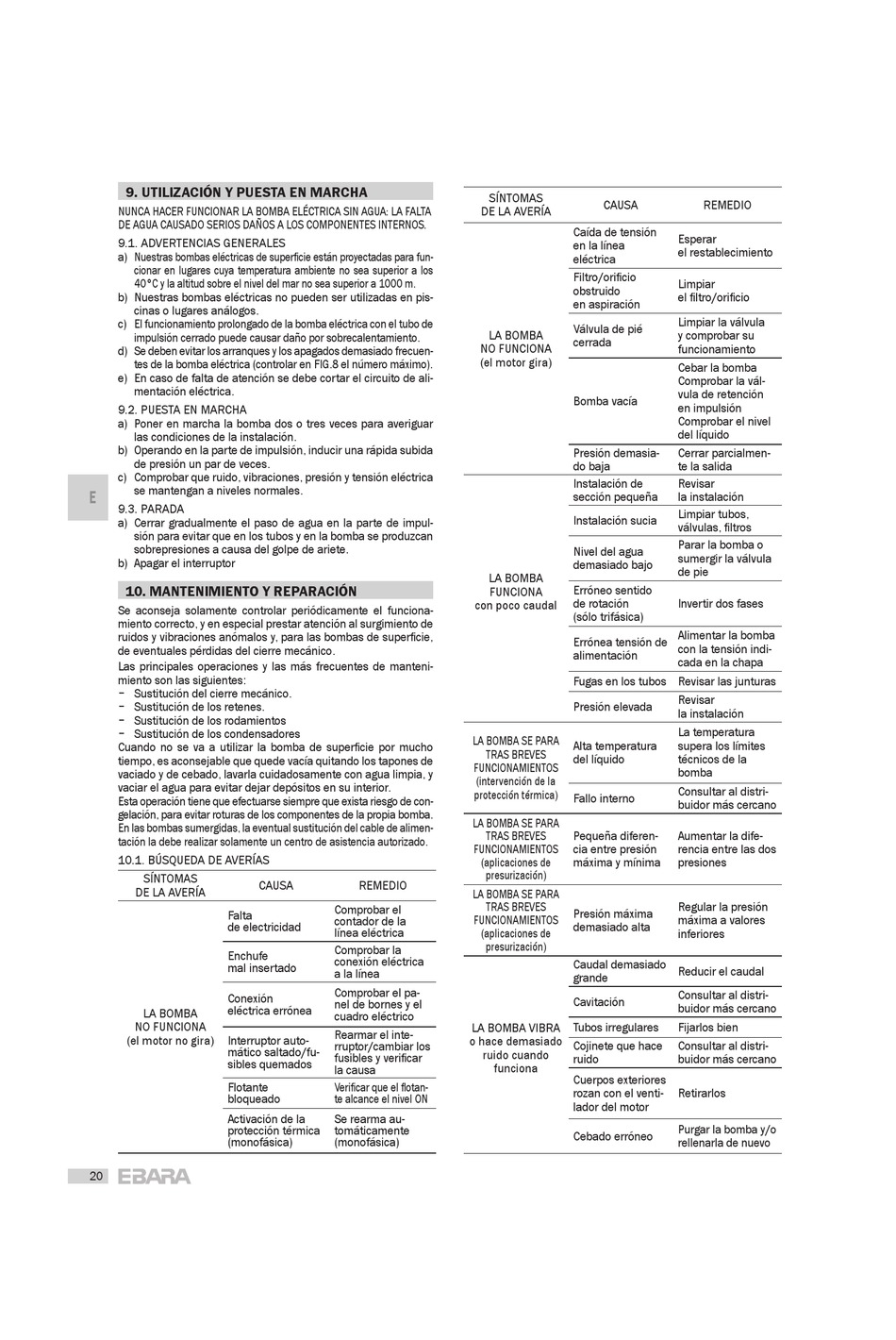

9. UTILIZACIÓN Y PUESTA EN MARCHA
NUNCA HACER FUNCIONAR LA BOMBA ELÉCTRICA SIN AGUA: LA FALTA
DE AGUA CAUSADO SERIOS DAÑOS A LOS COMPONENTES INTERNOS.

9.1. ADVERTENCIAS GENERALES

a) Nuestras bombas eléctricas de superÞ cie están proyectadas para fun-
cionar en lugares cuya temperatura ambiente no sea superior a los
40°C y la altitud sobre el nivel del mar no sea superior a 1000 m.
b) Nuestras bombas eléctricas no pueden ser utilizadas en pis-
cinas o lugares análogos.
c) El funcionamiento prolongado de la bomba eléctrica con el tubo de
impulsión cerrado puede causar daño por sobrecalentamiento.
d) Se deben evitar los arranques y los apagados demasiado frecuen-
tes de la bomba eléctrica (controlar en FIG.8 el número máximo).
e) En caso de falta de atención se debe cortar el circuito de ali-
mentación eléctrica.

9.2. PUESTA EN MARCHA

a) Poner en marcha la bomba dos o tres veces para averiguar
las condiciones de la instalación.
b) Operando en la parte de impulsión, inducir una rápida subida
de presión un par de veces.
c) Comprobar que ruido, vibraciones, presión y tensión eléctrica
se mantengan a niveles normales.
E
9.3. PARADA
a) Cerrar gradualmente el paso de agua en la parte de impul-
sión para evitar que en los tubos y en la bomba se produzcan
sobrepresiones a causa del golpe de ariete.
b) Apagar el interruptor
10. MANTENIMIENTO Y REPARACIÓN
Se aconseja solamente controlar periódicamente el funciona-
miento correcto, y en especial prestar atención al surgimiento de
ruidos y vibraciones anómalos y, para las bombas de superÞ cie,
de eventuales pérdidas del cierre mecánico.
Las principales operaciones y las más frecuentes de manteni-
miento son las siguientes:
Sustitución del cierre mecánico.
Sustitución de los retenes.
Sustitución de los rodamientos
Sustitución de los condensadores
Cuando no se va a utilizar la bomba de superÞ cie por mucho
tiempo, es aconsejable que quede vacía quitando los tapones de
vaciado y de cebado, lavarla cuidadosamente con agua limpia, y
vaciar el agua para evitar dejar depósitos en su interior.
Esta operación tiene que efectuarse siempre que exista riesgo de con-
gelación, para evitar roturas de los componentes de la propia bomba.
En las bombas sumergidas, la eventual sustitución del cable de alimen-
tación la debe realizar solamente un centro de asistencia autorizado.
10.1. BÚSQUEDA DE AVERÍAS
SÍNTOMAS
DE LA AVERÍA
Falta
de electricidad
Enchufe
mal insertado
Conexión
eléctrica errónea
LA BOMBA
NO FUNCIONA
Interruptor auto-
(el motor no gira)
mático saltado/fu-
sibles quemados
Flotante
bloqueado
Activación de la
protección térmica
(monofásica)
20
CAUSA REMEDIO
Comprobar el
contador de la
línea eléctrica
Comprobar la
conexión eléctrica
a la línea
Comprobar el pa-
nel de bornes y el
cuadro eléctrico
Rearmar el inte-
rruptor/cambiar los
fusibles y veriÞ car
la causa
VeriÞ car que el ß otan-
te alcance el nivel ON
Se rearma au-
tomáticamente
(monofásica)
SÍNTOMAS
CAUSA
DE LA AVERÍA
Caída de tensión
en la línea
eléctrica
Filtro/oriÞ cio
obstruido
en aspiración
Válvula de pié
LA BOMBA
cerrada
NO FUNCIONA
(el motor gira)
Bomba vacía
Presión demasia-
do baja
Instalación de
sección pequeña
Instalación sucia
Nivel del agua
demasiado bajo
LA BOMBA
Erróneo sentido
FUNCIONA
de rotación
con poco caudal
(sólo trifásica)
Errónea tensión de
alimentación
Fugas en los tubos Revisar las junturas
Presión elevada
LA BOMBA SE PARA
Alta temperatura
TRAS BREVES
del líquido
FUNCIONAMIENTOS
(intervención de la
protección térmica)
Fallo interno
LA BOMBA SE PARA
Pequeña diferen-
TRAS BREVES
cia entre presión
FUNCIONAMIENTOS
máxima y mínima
(aplicaciones de
presurización)
LA BOMBA SE PARA
TRAS BREVES
Presión máxima
FUNCIONAMIENTOS
demasiado alta
(aplicaciones de
presurización)
Caudal demasiado
grande
Cavitación
Tubos irregulares
LA BOMBA VIBRA
o hace demasiado
Cojinete que hace
ruido cuando
ruido
funciona
Cuerpos exteriores
rozan con el venti-
lador del motor
Cebado erróneo
REMEDIO
Esperar
el restablecimiento
Limpiar
el Þ ltro/oriÞ cio
Limpiar la válvula
y comprobar su
funcionamiento
Cebar la bomba
Comprobar la vál-
vula de retención
en impulsión
Comprobar el nivel
del líquido
Cerrar parcialmen-
te la salida
Revisar
la instalación
Limpiar tubos,
válvulas, Þ ltros
Parar la bomba o
sumergir la válvula
de pie
Invertir dos fases
Alimentar la bomba
con la tensión indi-
cada en la chapa
Revisar
la instalación
La temperatura
supera los límites
técnicos de la
bomba
Consultar al distri-
buidor más cercano
Aumentar la dife-
rencia entre las dos
presiones
Regular la presión
máxima a valores
inferiores
Reducir el caudal
Consultar al distri-
buidor más cercano
Fijarlos bien
Consultar al distri-
buidor más cercano
Retirarlos
Purgar la bomba y/o
rellenarla de nuevo
