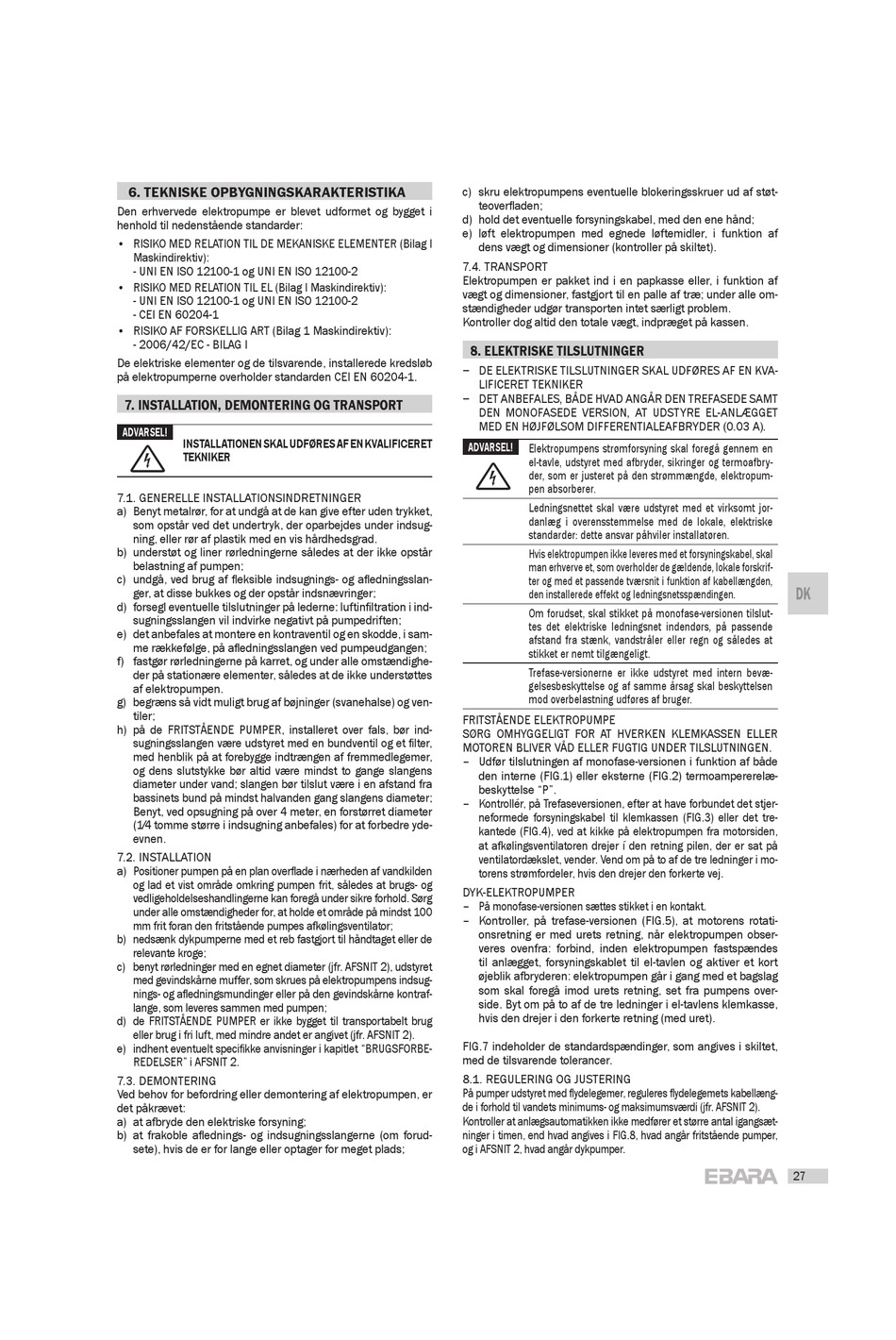

6. TEKNISKE OPBYGNINGSKARAKTERISTIKA
Den erhvervede elektropumpe er blevet udformet og bygget i
henhold til nedenstående standarder:
• RISIKO MED RELATION TIL DE MEKANISKE ELEMENTER (Bilag I
Maskindirektiv):
- UNI EN ISO 12100-1 og UNI EN ISO 12100-2
• RISIKO MED RELATION TIL EL (Bilag I Maskindirektiv):
- UNI EN ISO 12100-1 og UNI EN ISO 12100-2
- CEI EN 60204-1
• RISIKO AF FORSKELLIG ART (Bilag 1 Maskindirektiv):
- 2006/42/EC - BILAG I
De elektriske elementer og de tilsvarende, installerede kredsløb
på elektropumperne overholder standarden CEI EN 60204-1.
7. INSTALLATION, DEMONTERING OG TRANSPORT
ADVARSEL!
INSTALLATIONEN SKAL UDFØRES AF EN KVALIFICERET
TEKNIKER
7.1. GENERELLE INSTALLATIONSINDRETNINGER
a) Benyt metalrør, for at undgå at de kan give efter uden trykket,
som opstår ved det undertryk, der oparbejdes under indsug-
ning, eller rør af plastik med en vis hårdhedsgrad.
b) understøt og liner rørledningerne således at der ikke opstår
belastning af pumpen;
c) undgå, ved brug af ß eksible indsugnings- og aß edningsslan-
ger, at disse bukkes og der opstår indsnævringer;
d) forsegl eventuelle tilslutninger på lederne: luftinÞ ltration i ind-
sugningsslangen vil indvirke negativt på pumpedriften;
e) det anbefales at montere en kontraventil og en skodde, i sam-
me rækkefølge, på aß edningsslangen ved pumpeudgangen;
f) fastgør rørledningerne på karret, og under alle omstændighe-
der på stationære elementer, således at de ikke understøttes
af elektropumpen.
g) begræns så vidt muligt brug af bøjninger (svanehalse) og ven-
tiler;
h) på de FRITSTÅENDE PUMPER, installeret over fals, bør ind-
sugningsslangen være udstyret med en bundventil og et Þ lter,
med henblik på at forebygge indtrængen af fremmedlegemer,
og dens slutstykke bør altid være mindst to gange slangens
diameter under vand; slangen bør tilslut være i en afstand fra
bassinets bund på mindst halvanden gang slangens diameter;
Benyt, ved opsugning på over 4 meter, en forstørret diameter
(1Ú 4 tomme større i indsugning anbefales) for at forbedre yde-
evnen.
7.2. INSTALLATION
a) Positioner pumpen på en plan overß ade i nærheden af vandkilden
og lad et vist område omkring pumpen frit, således at brugs- og
vedligeholdelseshandlingerne kan foregå under sikre forhold. Sørg
under alle omstændigheder for, at holde et område på mindst 100
mm frit foran den fritstående pumpes afkølingsventilator;
b) nedsænk dykpumperne med et reb fastgjort til håndtaget eller de
relevante kroge;
c) benyt rørledninger med en egnet diameter (jfr. AFSNIT 2), udstyret
med gevindskårne muffer, som skrues på elektropumpens indsug-
nings- og aß edningsmundinger eller på den gevindskårne kontraf-
lange, som leveres sammen med pumpen;
d) de FRITSTÅENDE PUMPER er ikke bygget til transportabelt brug
eller brug i fri luft, med mindre andet er angivet (jfr. AFSNIT 2).
e) indhent eventuelt speciÞ kke anvisninger i kapitlet "BRUGSFORBE-
REDELSER" i AFSNIT 2.
7.3. DEMONTERING
Ved behov for befordring eller demontering af elektropumpen, er
det påkrævet:
a) at afbryde den elektriske forsyning;
b) at frakoble aß ednings- og indsugningsslangerne (om forud-
sete), hvis de er for lange eller optager for meget plads;
c) skru elektropumpens eventuelle blokeringsskruer ud af støt-
teoverß aden;
d) hold det eventuelle forsyningskabel, med den ene hånd;
e) løft elektropumpen med egnede løftemidler, i funktion af
dens vægt og dimensioner (kontroller på skiltet).
7.4. TRANSPORT
Elektropumpen er pakket ind i en papkasse eller, i funktion af
vægt og dimensioner, fastgjort til en palle af træ; under alle om-
stændigheder udgør transporten intet særligt problem.
Kontroller dog altid den totale vægt, indpræget på kassen.
8. ELEKTRISKE TILSLUTNINGER
DE ELEKTRISKE TILSLUTNINGER SKAL UDFØRES AF EN KVA-
LIFICERET TEKNIKER
DET ANBEFALES, BÅDE HVAD ANGÅR DEN TREFASEDE SAMT
DEN MONOFASEDE VERSION, AT UDSTYRE EL-ANLÆGGET
MED EN HØJFØLSOM DIFFERENTIALEAFBRYDER (0.03 A).
ADVARSEL!
Elektropumpens strømforsyning skal foregå gennem en
el-tavle, udstyret med afbryder, sikringer og termoafbry-
der, som er justeret på den strømmængde, elektropum-
pen absorberer.
Ledningsnettet skal være udstyret med et virksomt jor-
danlæg i overensstemmelse med de lokale, elektriske
standarder: dette ansvar påhviler installatøren.
Hvis elektropumpen ikke leveres med et forsyningskabel, skal
man erhverve et, som overholder de gældende, lokale forskrif-
ter og med et passende tværsnit i funktion af kabellængden,
den installerede effekt og ledningsnetsspændingen.
Om forudset, skal stikket på monofase-versionen tilslut-
tes det elektriske ledningsnet indendørs, på passende
afstand fra stænk, vandstråler eller regn og således at
stikket er nemt tilgængeligt.
Trefase-versionerne er ikke udstyret med intern bevæ-
gelsesbeskyttelse og af samme årsag skal beskyttelsen
mod overbelastning udføres af bruger.
FRITSTÅENDE ELEKTROPUMPE
SØRG OMHYGGELIGT FOR AT HVERKEN KLEMKASSEN ELLER
MOTOREN BLIVER VÅD ELLER FUGTIG UNDER TILSLUTNINGEN.
– Udfør tilslutningen af monofase-versionen i funktion af både
den interne (FIG.1) eller eksterne (FIG.2) termoampererelæ-
beskyttelse "P".
– Kontrollér, på Trefaseversionen, efter at have forbundet det stjer-
neformede forsyningskabel til klemkassen (FIG.3) eller det tre-
kantede (FIG.4), ved at kikke på elektropumpen fra motorsiden,
at afkølingsventilatoren drejer í den retning pilen, der er sat på
ventilatordækslet, vender. Vend om på to af de tre ledninger i mo-
torens strømfordeler, hvis den drejer den forkerte vej.
DYK-ELEKTROPUMPER
– På monofase-versionen sættes stikket i en kontakt.
– Kontroller, på trefase-versionen (FIG.5), at motorens rotati-
onsretning er med urets retning, når elektropumpen obser-
veres ovenfra: forbind, inden elektropumpen fastspændes
til anlægget, forsyningskablet til el-tavlen og aktiver et kort
øjeblik afbryderen: elektropumpen går i gang med et bagslag
som skal foregå imod urets retning, set fra pumpens over-
side. Byt om på to af de tre ledninger i el-tavlens klemkasse,
hvis den drejer i den forkerte retning (med uret).
FIG.7 indeholder de standardspændinger, som angives i skiltet,
med de tilsvarende tolerancer.
8.1. REGULERING OG JUSTERING
På pumper udstyret med ß ydelegemer, reguleres ß ydelegemets kabellæng-
de i forhold til vandets minimums- og maksimumsværdi (jfr. AFSNIT 2).
Kontroller at anlægsautomatikken ikke medfører et større antal igangsæt-
ninger i timen, end hvad angives i FIG.8, hvad angår fritstående pumper,
og i AFSNIT 2, hvad angår dykpumper.
