EBARA OPTIMA Gebrauchs- Und Instandhaltungshandbuch Seite 41

11. DEMOLIÇÃO
Ao demolir a bomba obedecer rigorosamente às disposições em
vigor no próprio país, certiÞ cando-se de não deixar resíduos do
ß uído tratado no interior da bomba.
A maior parte das nossas bombas não contém materiais que
poluiem particularmente. Casos especíÞ cos são indicados no
eventual capítulo DEMOLIÇÃO na PARTE 2.
Este símbolo presente na bomba indica que esta não pode ser
eliminada junto com os resíduos domésticos.
Esta disposição diz respeito unicamente à eliminação de equipa-
mentos efectuada por particulares no território da União Europeia.
É responsabilidade do utilizador eliminar os equipamentos en-
tregando-os num ponto de recolha destinado à reciclagem e à
eliminação de equipamentos eléctricos.
FIG. 1
FIG. 3
Y
FIG. 5
Para ulteriores informações relativas aos pontos de recolha dos
equipamentos, contactar a entidade local para a eliminação dos
resíduos, ou a loja na qual comprou o produto.
As bombas subordinadas a esta disposição são as seguintes
famílias de produto:
OPTIMA
BEST monofásica
AGA – AGE – AGF monofásica versão "GARDEN"
JESM – JEM- JESXM – JEXM versão "GARDEN"

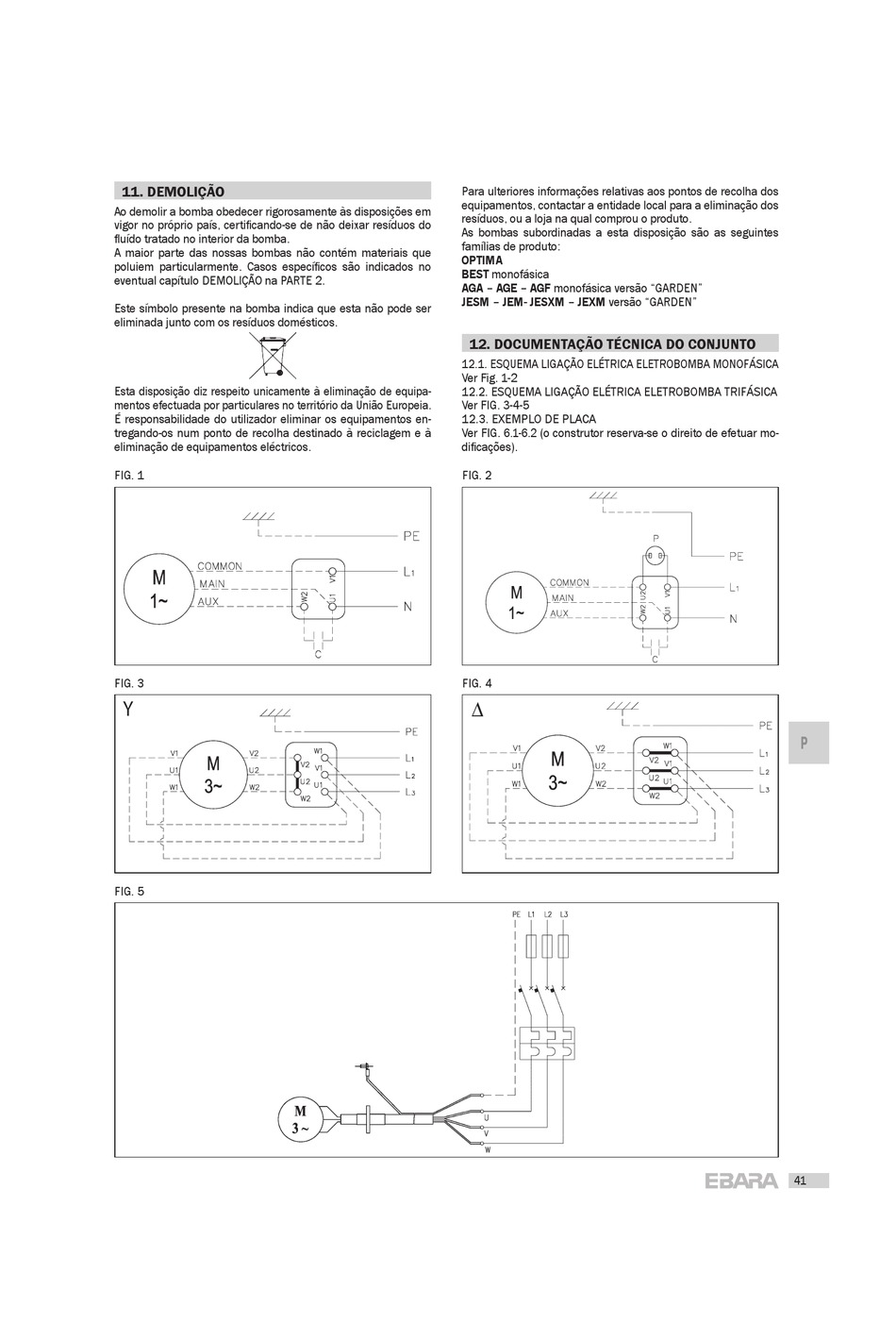

12. DOCUMENTAÇÃO TÉCNICA DO CONJUNTO
12.1. ESQUEMA LIGAÇÃO ELÉTRICA ELETROBOMBA MONOFÁSICA
Ver Fig. 1-2
12.2. ESQUEMA LIGAÇÃO ELÉTRICA ELETROBOMBA TRIFÁSICA
Ver FIG. 3-4-5
12.3. EXEMPLO DE PLACA
Ver FIG. 6.1-6.2 (o construtor reserva-se o direito de efetuar mo-
diÞ cações).
FIG. 2
FIG. 4
∆
P
41
