Axiolab 5
Wird ein Lambda-Kompensator (473704-0000-000) oder Lambda/4-Kompensator (473714-0000-000)
oder ein Keilkompensator 0-4 Lambda (000000-1140-663) bei der in Abb. 4-12 dargestellten
Ausgangslage des Achsenbildes in den Kompensatorschlitz geschoben, ergeben sich die schematisch
dargestellten farbigen Änderungen (schematisch als blaue bzw. gelbe Areale dargestellt) am Achsenbild
und damit eine Differenzierungsmöglichkeit in "optisch positiv" bzw. "optisch negativ".
Lambda-Platte
→
(weiß blau
→
gelb)
Quartzkeil
(Bewegungsrichtung
beim Einschieben)
Lambda/4-Platte
(Lage der schwarzen
Flecken)

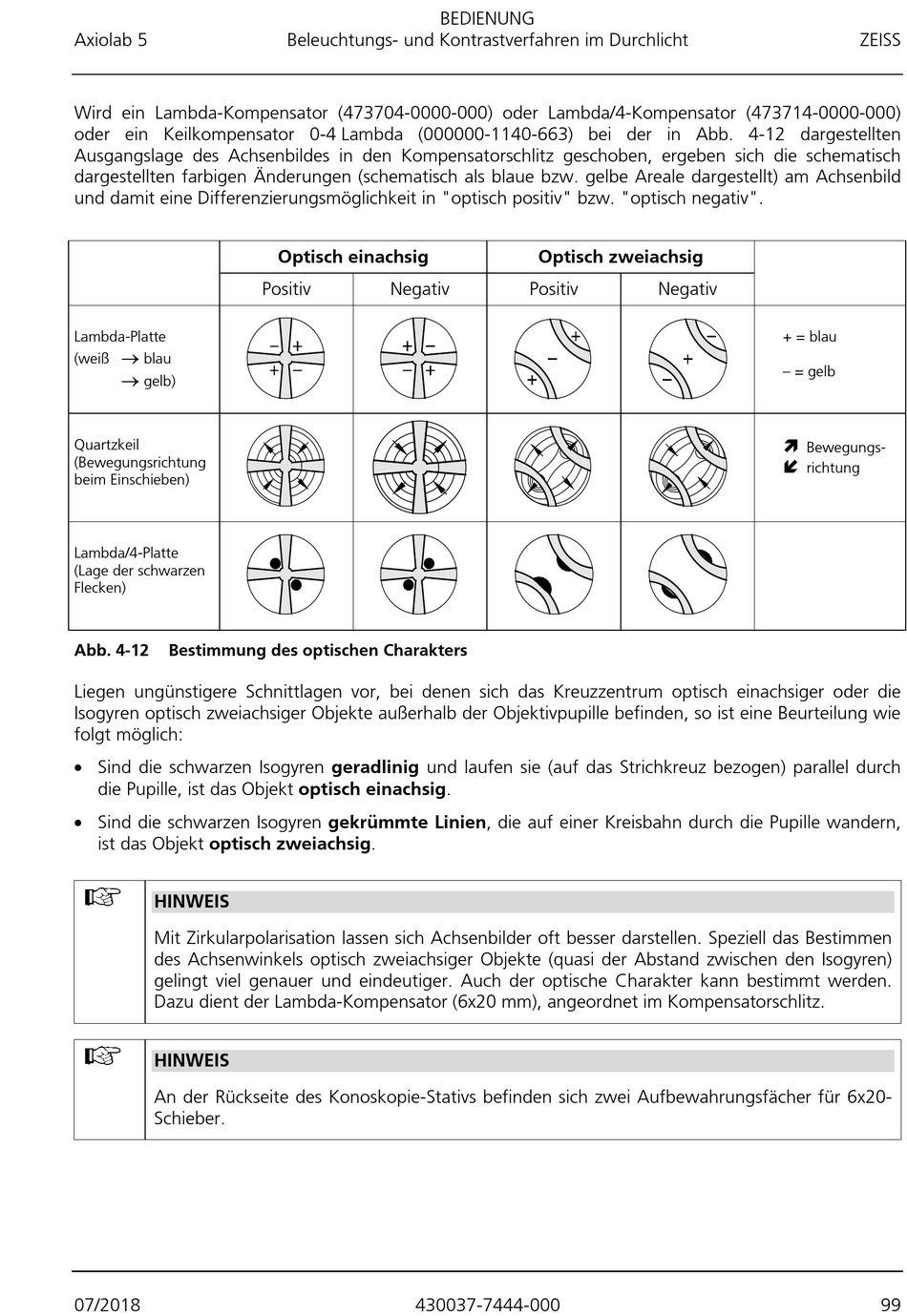

Abb. 4-12 Bestimmung des optischen Charakters
Liegen ungünstigere Schnittlagen vor, bei denen sich das Kreuzzentrum optisch einachsiger oder die
Isogyren optisch zweiachsiger Objekte außerhalb der Objektivpupille befinden, so ist eine Beurteilung wie
folgt möglich:
• Sind die schwarzen Isogyren geradlinig und laufen sie (auf das Strichkreuz bezogen) parallel durch
die Pupille, ist das Objekt optisch einachsig.
• Sind die schwarzen Isogyren gekrümmte Linien, die auf einer Kreisbahn durch die Pupille wandern,
ist das Objekt optisch zweiachsig.
HINWEIS
Mit Zirkularpolarisation lassen sich Achsenbilder oft besser darstellen. Speziell das Bestimmen
des Achsenwinkels optisch zweiachsiger Objekte (quasi der Abstand zwischen den Isogyren)
gelingt viel genauer und eindeutiger. Auch der optische Charakter kann bestimmt werden.
Dazu dient der Lambda-Kompensator (6x20 mm), angeordnet im Kompensatorschlitz.
HINWEIS
An der Rückseite des Konoskopie-Stativs befinden sich zwei Aufbewahrungsfächer für 6x20-
Schieber.
07/2018
Beleuchtungs- und Kontrastverfahren im Durchlicht
Optisch einachsig
Positiv Negativ
430037-7444-000
BEDIENUNG
Optisch zweiachsig
Positiv Negativ
+ = blau
– = gelb

Bewegungs-

richtung
