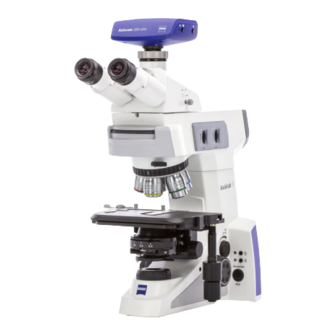

Zeiss Axiolab 5 Kurzgebrauchsanweisung
Upright microscope
Vorschau ausblenden
Andere Handbücher für Axiolab 5:
- Gebrauchsanweisung (134 Seiten) ,
- Betriebsanleitung (162 Seiten)
Verwandte Anleitungen für Zeiss Axiolab 5
Inhaltszusammenfassung für Zeiss Axiolab 5

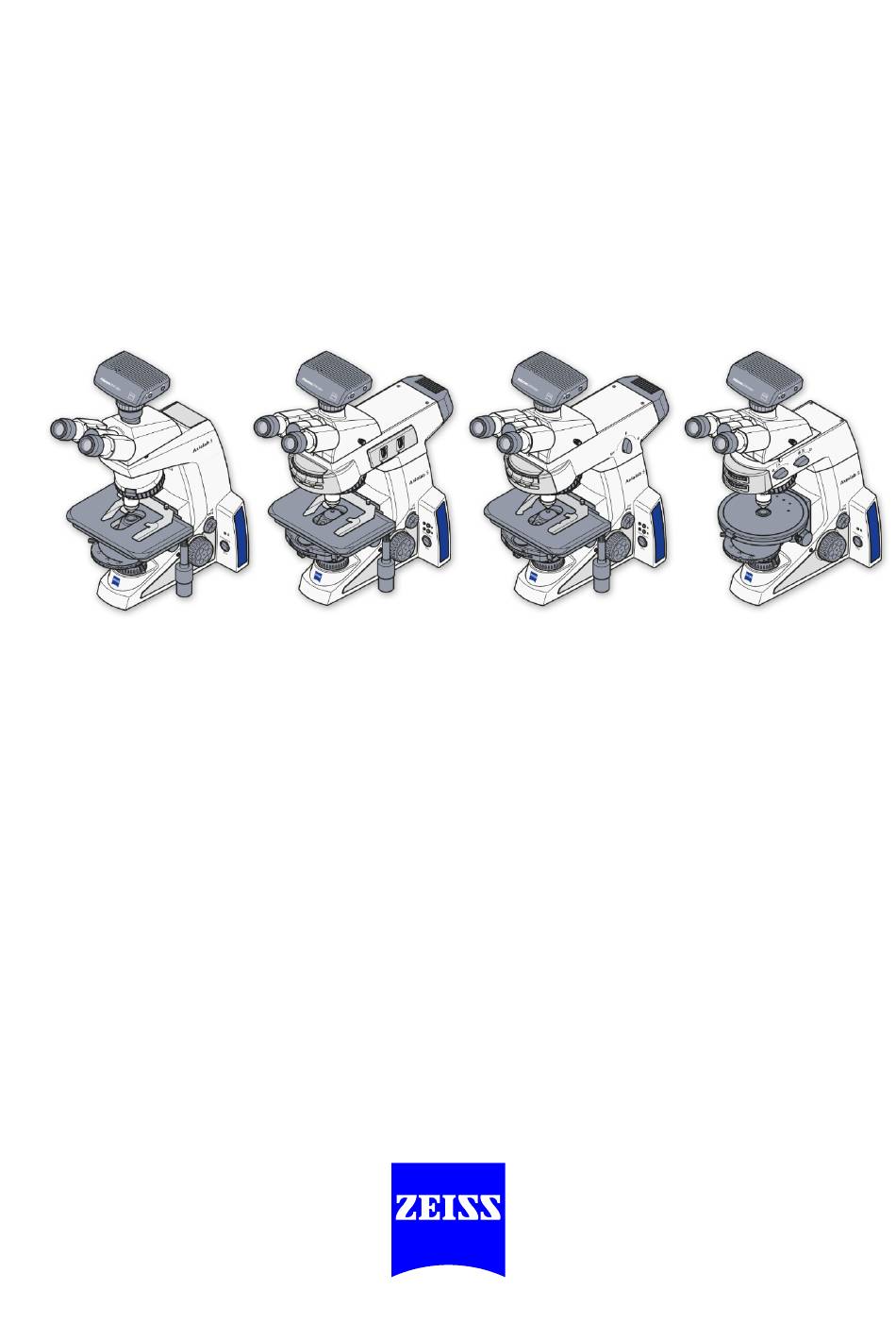

- Seite 1 Axiolab 5 Upright Microscope Quick Reference Guide Kurz-Gebrauchsanweisung Mode d’emploi succinct Manual breve Guia Rápido de Instruções de Uso Guida breve...
- Seite 2 Todas las razones sociales y nombres de productos señalados en el presente manual breve pueden ser marcas de fábrica o marcas registradas. La mención de productos ajenos es solo por información y no se trata de ninguna aprobación ni recomendación de los mismos. Carl Zeiss Microscopy GmbH no se responsabiliza por el rendimiento o el uso de tales productos.
-
Seite 25: Konformitätshinweise
In dieser Kurz-Gebrauchsanweisung finden Sie wichtige Informationen zur Gerätesicherheit, dem bestimmungsgemäßen Gebrauch des Gerätes und seiner sicheren Verwendung. Weitere Informationen zum Gebrauch, zur Pflege, zum Sicherungswechsel und zur Fehlereingrenzung finden Sie in der Gesamt- Gebrauchsanweisung. Die Gesamt-Gebrauchsanweisung Axiolab 5 kann unter dem Link www.zeiss.com/Axiolab heruntergeladen werden. KONFORMITÄTSHINWEISE... -
Seite 26: Hinweise Zur Gerätesicherheit
ZEISS HINWEISE ZUR GERÄTESICHERHEIT Axiolab 5 HINWEISE ZUR GERÄTESICHERHEIT Nachstehende Hinweise sind besonders zu beachten: GEFAHR Gefahr durch elektrischen Stromschlag − Der Netzstecker des Gerätes ist mit einem Schutzleiterkontakt ausgeführt, deshalb darf dieser nur in eine Steckdose mit Schutzkontakt eingeführt werden. - Seite 27 Axiolab 5 HINWEISE ZUR GERÄTESICHERHEIT ZEISS WARNUNG Gefahr der Augenschädigung Wenn LED-Lichtquellen verwendet werden, ist folgendes zu beachten: − Optische Strahlung (z. B. LED-Strahlung) wird emittiert. Nicht in den Strahl sehen. Diese kann gefährlich für die Augen sein. − Vorhandene Schutzmaßnahmen (z.B. Blendschutz) sind zu verwenden.
- Seite 28 − Wird festgestellt, dass Schutzmaßnahmen nicht mehr wirken, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigte Benutzung zu sichern, damit keine Verletzungsgefährdung eintritt. − Zur Instandsetzung des Gerätes ist Verbindung mit dem ZEISS-Service aufzunehmen. VORSICHT Brandgefahr durch Wärmestau −...
-
Seite 29: Allgemeiner Arbeitshinweis
Axiolab 5 HINWEISE ZUR GERÄTESICHERHEIT ZEISS HINWEIS Gefahr der Funktionsstörung der Fluoreszenzfilter − Bei Benutzung von Fluoreszenzfiltern ohne Wärmeschutzfilter vor der Mikroskopleuchte, kann die Funktionsfähigkeit des Fluoreszenzfilters durch dessen Wämeempfindlichkeit gestört werden. HINWEIS Umweltschädigung durch unsachgemäße Entsorgung − Defekte Geräte gehören nicht in den Hausmüll. Sie sind entsprechend den nationalen gesetzlichen Bestimmungen zu entsorgen. -
Seite 30: Bestimmungsgemäßer Gebrauch
Sie zuständige ZEISS-Vertretung wenden. BESTIMMUNGSGEMÄßER GEBRAUCH Die Mikroskope Axiolab 5 sind als universell einsetzbare Mikroskope für Applikationen in der Biologie und in der Medizin sowie für Materialuntersuchungen vorgesehen. Sie können je nach gewähltem Mikroskopstativ als reine Durchlicht- oder Auflichtmikroskope oder als kombinierte Durchlicht-Auflicht-Fluoreszenz-Mikroskope eingesetzt werden. - Seite 31 Axiolab 5 MITGELTENDE GEBRAUCHSANWEISUNGEN ZEISS MITGELTENDE GEBRAUCHSANWEISUNGEN Neben der vorliegenden Gebrauchsweisung sind je nach Ausrüstung des Systems zusätzlich die folgenden Gebrauchsanweisungen für optionale Geräte zu beachten: Softwarebeschreibung ZEN (Blue Edition) (Online-Version) − Gebrauchsanweisung Peripheriegeräte Installationshandbuch − Gebrauchsanweisung für das Computersystem −...
-
Seite 32: Technische Daten
TECHNISCHE DATEN Axiolab 5 TECHNISCHE DATEN Masse Mikroskopstativ Axiolab 5 (je nach Variante und Ausstattung) ..........ca. 8 bis 20 kg Umweltbedingungen Transport (in Verpackung): Zulässige Umgebungstemperatur .................. -40 bis +70 °C Zulässige Luftfeuchtigkeit (ohne Kondensation) ........... max. 75 % bei 35 °C Lagerung: Zulässige Umgebungstemperatur ................. - Seite 33 Axiolab 5 TECHNISCHE DATEN ZEISS Lichtquellen LED-Durchlicht-/Auflichtbeleuchtung Leistungsaufnahme ......................max. 10 W Regelbarkeit der Lichtquelle ..............stufenlos ca. 10 bis 800 mA Halogenbeleuchtung für Durchlicht-/Auflicht Leistungsaufnahme ......................max. 35 W Regelbarkeit der Lichtquelle ................stufenlos ca. 0,5 bis 12 V LED-Beleuchtung mit Auflicht-Fluoreszenz mit austauschbaren LED-Modulen Wellenlängen optional: ..................
-
Seite 34: Aufstellbedingungen
Teil empfindlich reagierenden Zusatzmodule des Mikroskops und können unter anderem zu verminderter Bildqualität oder Versuchsfehlern führen. Zur Dämpfung von Vibrationen am Aufstellort des Mikroskops bietet ZEISS verschiedene passive und aktive Dämpfungsmöglichkeiten an; Systemtisch klein, luftgedämpft (000000-1984-812), Table Top Unterlage TS 150). - Seite 35 Axiolab 5 AUFSTELLBEDINGUNGEN ZEISS Stativ Axiolab 5, Bio-DL/FL Stativ Axiolab 5, Pol-DL 07/2018 430037-7014-111...
- Seite 36 ZEISS AUFSTELLBEDINGUNGEN Axiolab 5 Stativ Axiolab 5, Pol-DL/AL Stativ Axiolab 5, Mat-DL/AL 430037-7014-111 07/2018...
- Seite 37 Axiolab 5 WESENTLICHE BEDIENELEMENTE ZEISS WESENTLICHE BEDIENELEMENTE Stativ Axiolab 5, Bio-DL/FL Abb. 1 Bedien- und Funktionselemente des Stativs Axiolab 5, Bio-DL/FL 07/2018 430037-7014-111...
- Seite 38 ZEISS WESENTLICHE BEDIENELEMENTE Axiolab 5 Legende zu Abb. 1: Okulare Binokularteil des Tubus Binokularer Komfort-Ergotubus LED-Auswahlknopf für 3 Positionen (UV, B, G) FL-LED-Auflichtbeleuchtung Werkzeugklappe/Kabelhalter Durchlichtbeleuchtung im Stativfuß Stativgrundkörper Regler für Lichtintensität und Lichtmanager (LM) Auflicht-Knopf (RL) und Kontrollleuchte für Auflicht Durchlicht-Knopf (TL) und Kontrollleuchte für Durchlicht...
- Seite 39 Axiolab 5 WESENTLICHE BEDIENELEMENTE ZEISS Stativ Axiolab 5, Pol-DL/AL Abb. 2 Bedien- und Funktionselemente des Stativs Axiolab 5, Pol-DL/AL 07/2018 430037-7014-111...
- Seite 40 ZEISS WESENTLICHE BEDIENELEMENTE Axiolab 5 Legende zu Abb. 2: Okulare Binokularteil des Tubus Binokulartubus/Fototubus Aufnahmefach für Polarisatorschieber 6x30 mm, Auflicht Aufnahmefach für Filterschieber, Auflicht Leuchtfeldblende (zentriert) Aperturblende (zentriert) Auflichtbeleuchtung Werkzeugklappe/Kabelhalter Durchlichtbeleuchtung im Stativfuß Stativgrundkörper Regler für Lichtintensität und Lichtmanager (LM) Auflicht-Knopf (RL) und Kontrollleuchte für Auflicht...
- Seite 41 Axiolab 5 WESENTLICHE BEDIENELEMENTE ZEISS Stativ Axiolab 5, Mat-DL/AL Abb. 3 Bedien- und Funktionselemente des Stativs Axiolab 5, Mat-DL/AL 07/2018 430037-7014-111...
- Seite 42 ZEISS WESENTLICHE BEDIENELEMENTE Axiolab 5 Legende zu Abb. 3: Okulare Binokularteil des Tubus Binokulartubus/Fototubus Aufnahme für Polarisatorschieber 6x30 mm, Auflicht Aufnahme für Filterschieber, Auflicht Leuchtfeldblende (zentriert) Aperturblende (zentriert) Auflichtbeleuchtung Werkzeugklappe/Kabelhalter Durchlichtbeleuchtung im Stativfuß Stativgrundkörper Regler für Lichtintensität und Lichtmanager (LM) Auflicht-Knopf (RL) mit Kontrollleuchte für Auflicht...
- Seite 43 Axiolab 5 WESENTLICHE BEDIENELEMENTE ZEISS Funktionen der Stativtasten und Anzeigeelemente Um mehr über die Position der Tasten und Anzeigeelemente am Stativ zu erfahren, siehe Abschnitte 9.1 bis 9.3. Legende Aktion Funktionalität/Beschreibung Hauptschalter I/O I = an; O = aus Schaltet das Mikroskop ein/aus (siehe Abb.
-
Seite 44: Sicheres Einschalten
ZEISS SICHERES EINSCHALTEN Axiolab 5 SICHERES EINSCHALTEN Das Mikroskop Axiolab 5 wird teilmontiert geliefert. Es kann vom Kunden selbst oder durch den ZEISS- Service aufgebaut und kalibriert werden. • Stromversorgung des Mikroskops (4 8 6 H A bb. 4/2) über... -
Seite 45: Wie Kommt Man Zum Ersten Bild
Axiolab 5 WIE KOMMT MAN ZUM ERSTEN BILD ZEISS WIE KOMMT MAN ZUM ERSTEN BILD Durchlicht-Hellfeld-Mikroskopie nach KÖHLER einstellen − Das Mikroskop ist ordnungsgemäß in Betrieb genommen. − Das Mikroskop ist eingeschaltet. • Bildhelligkeit mit Regler für Lichtintensität/LM A bb. 6/1) am Mikroskopstativ einstellen. -
Seite 46: Sicheres Ausschalten
ZEISS SICHERES AUSSCHALTEN Axiolab 5 SICHERES AUSSCHALTEN • Vor dem Ausschalten des Mikroskops die ggf. verwendete Fluoreszenzbeleuchtung ausschalten und abkühlen lassen bevor das Mikroskop abgedeckt wird. • Nach erfolgter Benutzung das Mikroskop über den links am Stativ befindlichen Hauptschalter (Abb. 5/1) ausschalten.
