Optionale Komponenten montieren

VORSICHT
Vor Beginn der Arbeiten ist das Mikroskop auszuschalten und der Netzstecker zu ziehen.
Nach Abschluss der Arbeiten müssen die entsprechenden Module wieder in einen
funktionsfähigen Zustand versetzt werden (siehe Abschnitte 3.1 bis 3.4).
3.2.1

Mitbeobachtereinrichtung, lichtstark montieren

Die Montage der Mitbeobachtereinrichtung, lichtstark an das Axiolab 5 mit einem Hauptbeobachter und
einem oder zwei Mitbeobachtern ist entsprechend der separaten Gebrauchsanweisung zu
Multidiskussionseinrichtungen (Bestellnummer 425145-7144-000) vorzunehmen.
3.2.2 Polarisator D oder Filterhalter
montieren
• Kondensorträger
soweit wie möglich nach oben fahren.
• Ggf. die Übersichtseinrichtung zusammen mit
dem Haltebolzen und dem Rastbolzen vom
Kondensorträger abschrauben.
• Polarisator
oder
parallel zur Unterseite des Kondensorträgers
(Abb. 3-28/1) halten
(Abb. 3-28/2) des Polarisators (Abb. 3-28/4) mit
abgewinkeltem Justierhebel (Abb. 3-28/3) in
vordere Gewindebohrung links unterhalb des
Kondensorträgers
einschrauben.
• Rastbolzen
(Abb. 3-28/6)
(Abb. 3-28/5) bis zum Anschlag in hintere
Gewindebohrung
einschrauben.
Die weiteren in der Systemübersicht an dieser
Stelle gezeigten Komponenten werden analog
montiert.
07/2018
INBETRIEBNAHME
Optionale Komponenten montieren
mit dessen Rändelknopf
Filterhalter (Abb. 3-28/4)
und Haltebolzen
bis zum Anschlag
mit Justierhebel
des Kondensorträgers
430037-7444-000

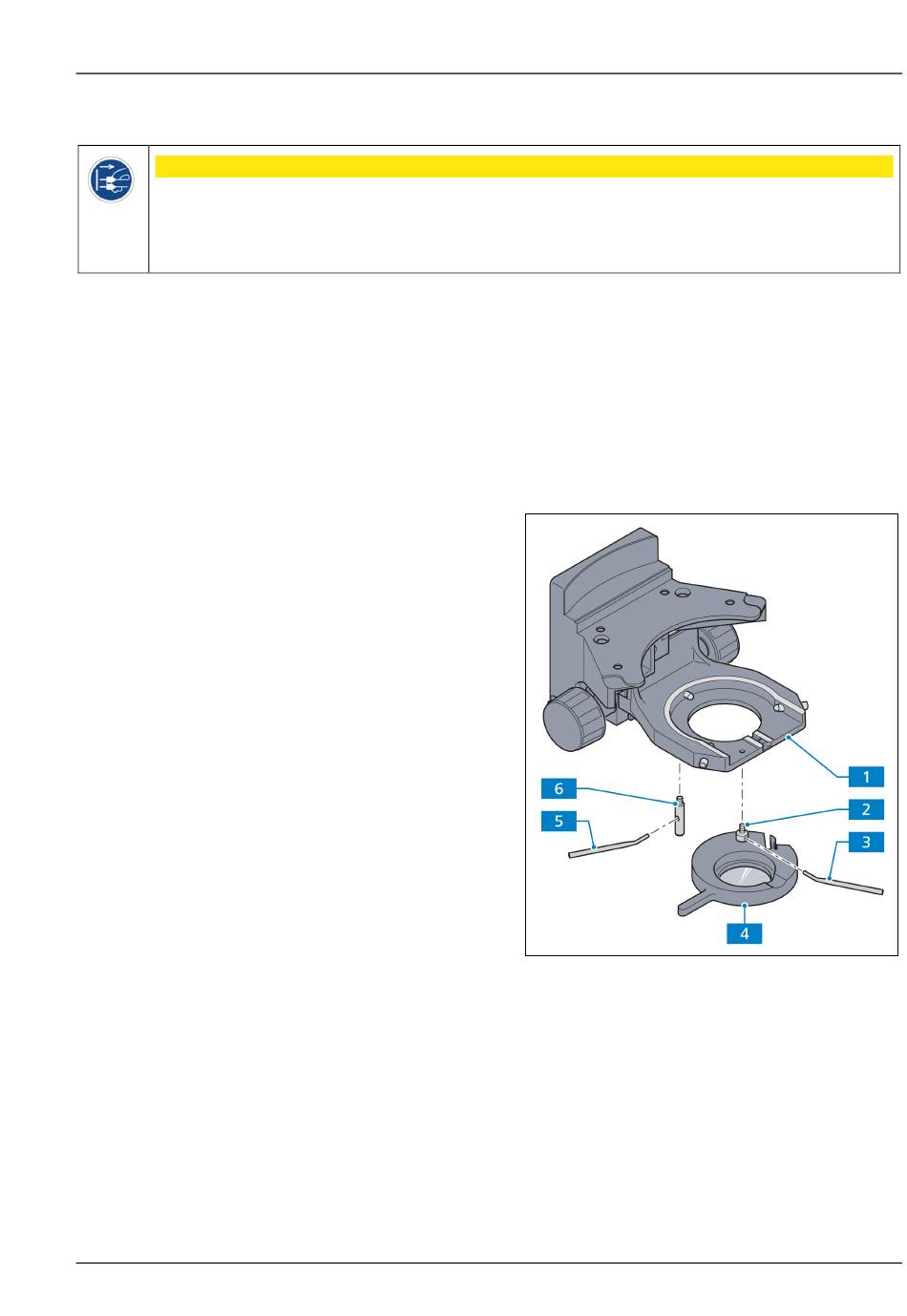

Abb. 3-28 Polarisator D montieren
