Die Festverrohrung der Wärmequelle mit den ent-
sprechenden Anschlüssen an der Geräterücksei-
te verbinden. Dabei Schwingungsentkopplungen
verwenden.
Schwingungsentkopplungen müssen sie installie-
ren, um Körperschallübertragungen auf die Fest-
verrohrung zu vermeiden.
Schwingungsentkopplungen für die Wärmequel-
le sind im Lieferumfang enthalten und haben ein
Edelstahlgewebe.

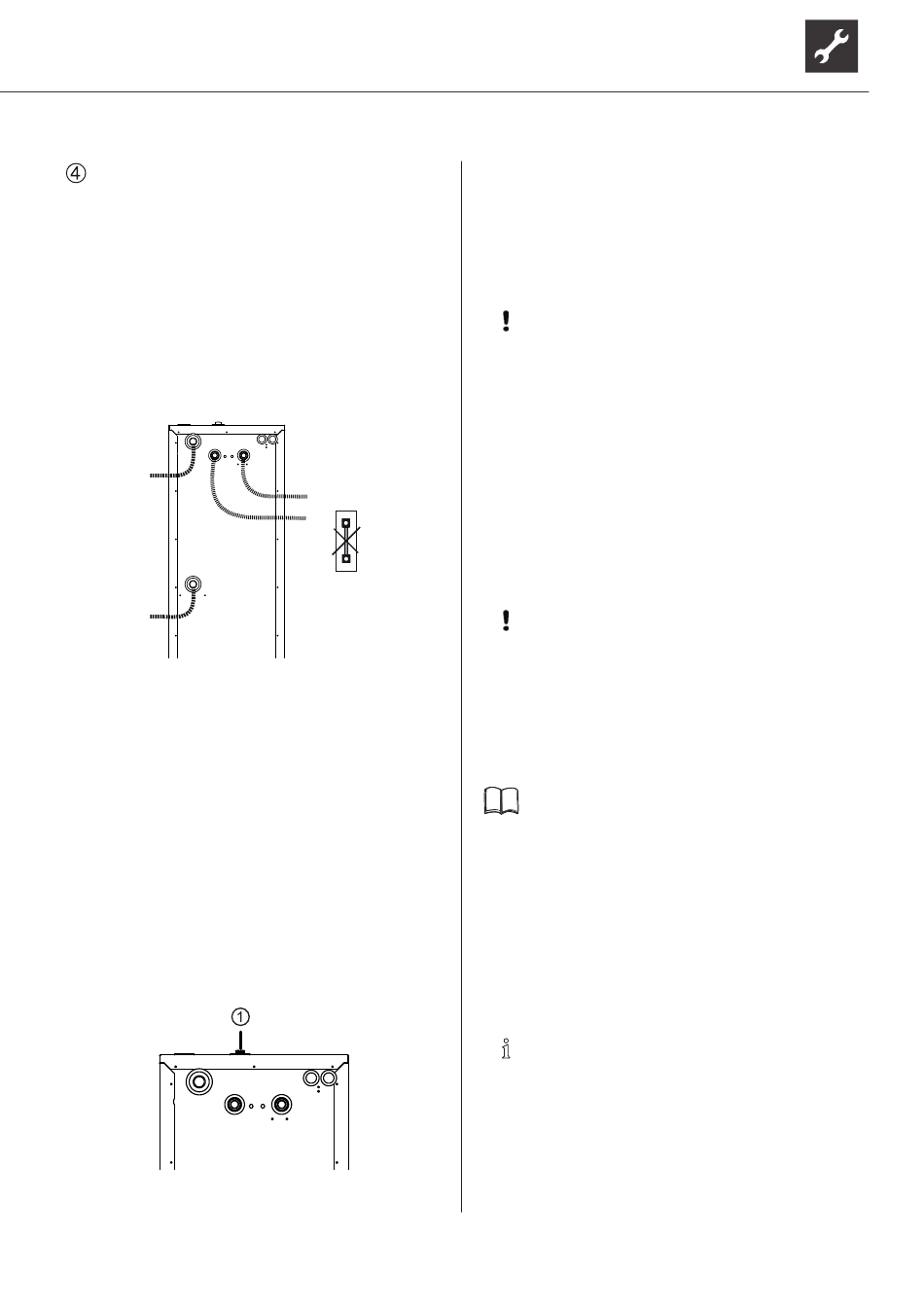

Schwingungsentkopplungen im Viertelkreis führen,
wie es die folgende Skizze beispielhaft zeigt:
Eine gerade oder gestreckte Schlauchverlegung der
Schwingungsentkopplungen ist nicht zulässig.
19.1 Sicherheitsbaugruppe
Sie müssen die Sicherheitsbaugruppe für den Heiz-
kreis montieren. Die Sicherheitsbaugruppe für den
Heizkreis finden Sie im Beipack.
Der Ablauf des Sicherheitsventils Heizwasser muss
unter Berücksichtigung der jeweils geltenden Normen
und Vorschriften abgeführt werden. Eine Einleitung
des Ablaufs des Sicherheitsventils in die Kanalisation
ist nur über einen Trichtersiphon zulässig, der jeder-
zeit zugänglich sein muss.
Der Anschluss für die Sicherheitsbaugruppe befindet
sich außen an der hinteren Oberseite des Geräts.
1 Anschluss Sicherheitsbaugruppe Heizkreis
Technische Änderungen vorbehalten | 83050700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
19.2 Ausdehungsgefäß
Das Ausdehnungsgefäß für den Heizkreis und das zu-
gehörige Kappenventil gehören zum Lieferumfang.
Sie müssen beides bauseits unter Berücksichtigung
der geltenden Normen und Richtlinien in den Heiz-
kreis einbinden.
ACHTUNG
In Verbindung mit einem Multifunktions- be-
ziehungsweise Pufferspeicher mit einem Vo-
lumen > 200 l unbedingt ein zusätzliches,
ausreichend dimensioniertes Ausdehnungs-
gefäß installieren.
20 Trinkwarmwasserbereitung
Soll das Gerät zur Trinkwarmwasserbereitung genutzt
werden, muss ein 3-Wege-Umschaltventil installiert
werden. Dieses ist nicht im Lieferumfang enthalten
und muss zusätzlich bestellt werden.
ACHTUNG
Nur Originalzubehör des Herstellers verwen-
den!
Die Trinkwarmwasserbereitung mit der Wärmepumpe
benötigt zusätzlich (parallel) zum Heizkreis einen wei-
teren Heizwasserkreis. Bei der Einbindung darauf ach-
ten, dass die Trinkwarmwasserladung nicht über einen
im Heizkreis vorhandenen Pufferspeicher geführt wird.
Unterlagen „Hydraulische Einbindung"
21 Trinkwarmwasserspeicher
Soll die Wärmepumpe Trinkwarmwasser bereiten,
müssen Sie spezielle Trinkwarmwasserspeicher in die
Wärmepumpenanlage einbinden. Das Speichervolu-
men so auswählen, dass auch während einer EVU-
Sperrzeit die benötigte Trinkwarmwassermenge zur
Verfügung steht.
HINWEIS
Die Wärmetauscherfläche des Trinkwarm-
wasserspeichers muss so dimensioniert sein,
dass die Heizleistung der Wärmepumpe mit
möglichst kleiner Spreizung übertragen wird.
Trinkwarmwasserspeicher aus unserer Produktpalet-
te bieten wir Ihnen gerne an. Sie sind optimal auf Ihre
Wärmepumpe abgestimmt sind.
13
