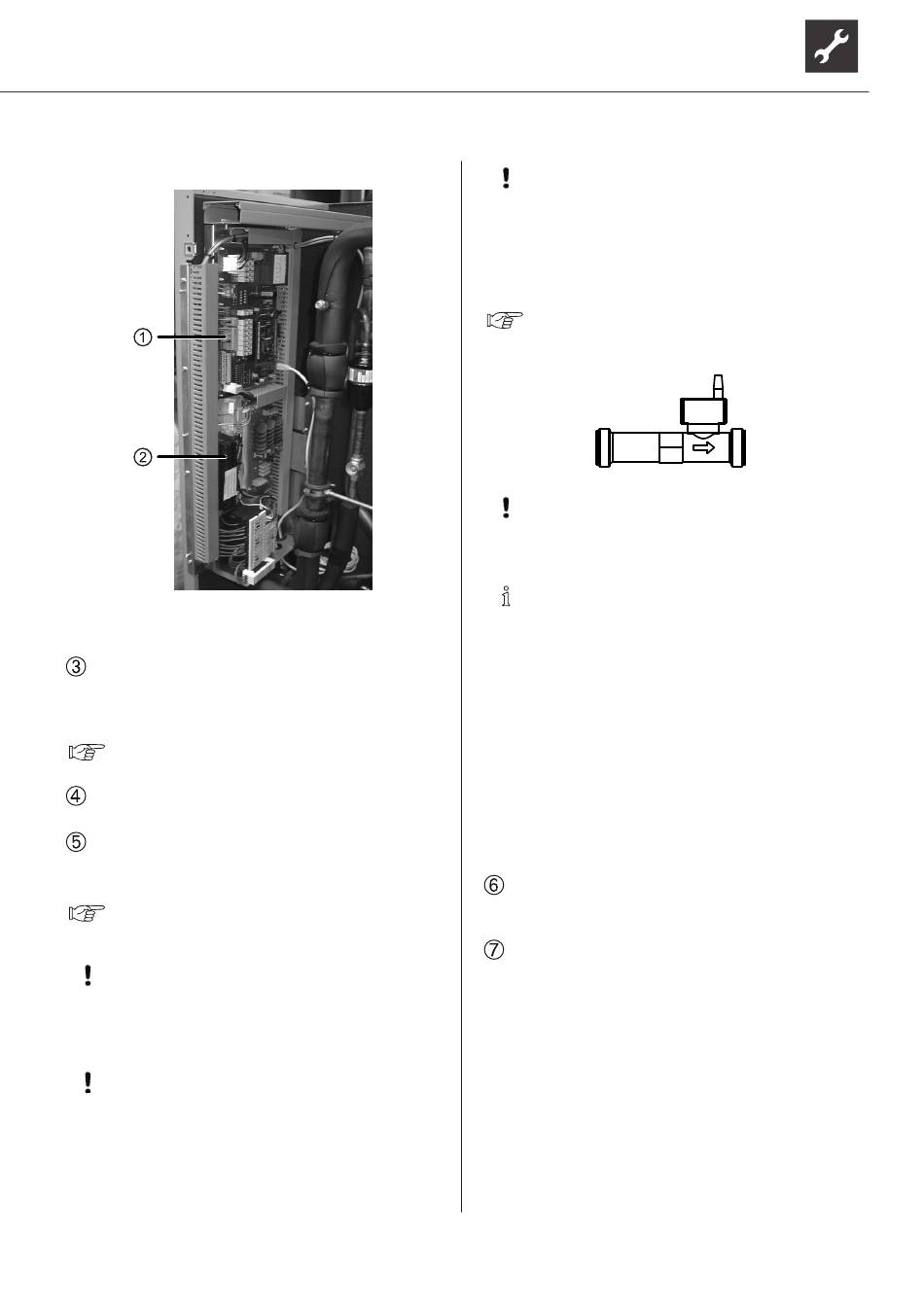

Geöffneter Schaltkasten:
1 Anschlüsse Reglerplatine
2 Anschlüsse Leistungs- und Steuerkabel
Last- und Steuerleitungen sowie Leitungen für
Fühler in die dafür vorgesehenen Öffnungen an
der Geräterückseite in das Geräteinnere einfüh-
ren.
Position der Gummitüllen für die Kabeleinfüh-
rung siehe „Maßbild" zum jeweiligen Gerätetyp
Leitungen im Kabelkanal des Geräteinnern wei-
terführen bis hinein in den Schaltkasten.
Elektroanschlüsse nach den Maßgaben des
Klemmenplans und der Stromlaufpläne vorneh-
men.
„Klemmenpläne" und „Stromlaufpläne" zum je-
weiligen Gerätetyp
ACHTUNG
Elektrische Anschlussarbeiten nur gemäß
dem Klemmenplan und den Stromlaufplänen
vornehmen, der für Ihren Gerätetyp gilt.
ACHTUNG
Rechtsdrehfeld der Lasteinspeisung sicher-
stellen (Verdichter).
Beim Betrieb mit falscher Drehrichtung des
Verdichters können schwere, irreparable
Schäden am Verdichter entstehen.
Technische Änderungen vorbehalten | 83050700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
ACHTUNG
Die Leistungsversorgung für die Wärme-
pumpe muss mit einem allpoligen Siche-
rungsautomaten mit mindestens 3mm Kon-
taktabstand nach IEC 60947-2 ausgestattet
werden.
1
2
Höhe des Auslösestroms beachten.
Übersicht „Technische Daten / Lieferumfang",
E
Abschnitt „Elektrik"
D
ACHTUNG
Das Sensorkabel für die Wärmemengener-
fassung darf nicht gekürzt werden!
C
HINWEIS
Das Bedienteil des Heizungs- und Wärme-
pumpenreglers kann durch ein geeignetes
Netzwerkkabel mit einem Computer oder ei-
nem Netzwerk verbunden werden, um den
Heizungs- und Wärmepumpenregler von dort
aus steuern zu können.
B
Falls dies gewünscht ist, im Zuge der elekt-
rischen Anschlussarbeiten ein geschirmtes
Netzwerkkabel (Kategorie 6, mit RJ-45-Ste-
