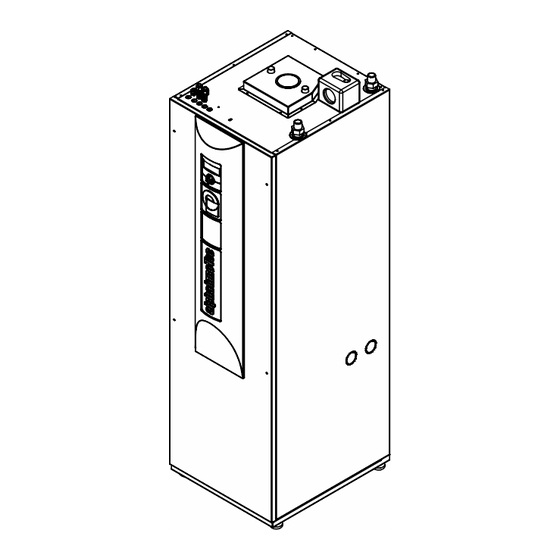

- Seite 1 Betr iebsan leit ung Sole/WaSSer Wärmepumpen Wärmezentrale Sole Kollektiv WZS … KC – Serie Variante -0051 Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 2: Informationen Für Nutzer/-Innen
Bitte zuerst lesen Signalzeichen Diese Betriebsanleitung gibt Ihnen wichtige Hinwei- In der Betriebsanleitung werden Signalzeichen verwen- se zum Umgang mit dem Gerät. Sie ist Produktbestand- det. Sie haben folgende Bedeutung: teil und muss in unmittelbarer Nähe des Geräts griffbe- reit aufbewahrt werden. Sie muss während der gesamten Informationen für Nutzer/-innen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis üBErSTröMVENTIl ...............23 INFOrMATIONEN Für NUTZEr/-INNEN Prüfen und Einstellen des überströmventils ....23 UND qUAlIFIZIErTES FAcHPErSONAl MONTAGE DES BEDIENTEIlS ..........23 BITTE ZUErST lESEN ...............2 MONTAGE UND DEMONTAGE DEr SIcHTBlENDE ..24 SIGNAlZEIcHEN ...............2 BrAUcHWArMWASSErSPEIcHEr........25 BESTIMMUNGSGEMÄSSEr EINSATZ ........4 INBETrIEBNAHME ..............26 HAFTUNGSAUSScHlUSS ............4 Sicherheitstemperaturbegrenzer ........26 EG-KONFOrMITÄT ..............4 DEMONTAGE ................27 SIcHErHEIT ................4... -
Seite 4: Bestimmungsgemässer Einsatz
Bestimmungsgemässer einsatz Sicherheit Das Gerät ist ausschliesslich bestimmungsgemäss einzu- Das Gerät ist bei bestimmungsgemässem Einsatz be- setzen. Das heisst: triebssicher. Konstruktion und Ausführung des Geräts entspechen dem heutigen Stand der Technik, allen re- • zum Heizen. levanten DIN/VDE-Vorschriften und allen relevanten Si- •... -
Seite 5: Kundendienst
Funktionsweise von VorSichT! aus sicherheitstechnischen Gründen gilt: Wärmepumpen Das Gerät niemals vom Stromnetz tren- nen, es sei denn, Gerät wird geöffnet. Wärmepumpen arbeiten nach dem Prinzip eines Kühl- schranks: gleiche Technik, nur umgekehrter Nutzen. Der Kühlschrank entzieht lebensmitteln Wärme. Diese gibt er durch lamellen an seiner rückseite an den raum ab. -
Seite 6: Betrieb
Betrieb Grundsätzlich ist die passive Kühlung in Ihrer leistungs- fähigkeit natürlich nicht mit der einer Klimaanlage zu vergleichen. Durch Ihre Entscheidung für eine Wärmepumpe oder Wärmepumpenanlage leisten Sie nun über Jahre hinweg hinWeiS. einen Beitrag zur Schonung der Umwelt durch geringe ein einsatz der passiven Kühlfunktion Emis sionen und kleineren Primärenergieeinsatz. -
Seite 7: Pflege Des Geräts
pflege des Geräts Die Funktion des Sicherheitsventils (bauseits) für den Brauchwarmwasserspeicher regelmässig überprüfen. Da eine Fremdstromanode eingebaut ist, ist eine Wartung Die Oberflächenreinigung der Aussenseiten des Geräts der Anode nicht erforderlich. können Sie mit einem feuchten Tuch und handelsüblichen Am Besten schliessen Sie einen Wartungsvertrag mit reinigungsmitteln durchführen. -
Seite 8: Lieferumfang
lieferumfang aufstellung und montage Für alle auszuführenden Arbeiten gilt: hinWeiS. Jeweils die vor ort geltenden unfallver- hütungsvorschriften, gesetzlichen Vor- schriften, Verordnungen und richtlinien einhalten. WarnunG! nur qualifiziertes fachpersonal darf die Wärmepumpe oder Wärmepumenanlage aufstellen und montieren! hinWeiS. Schallangaben des jeweiligen Gerätetyps beachten. - Seite 9 VorSichT! Schnellverschlussschrauben der Vorderwand lösen. Um 90° nach links drehen… Schutzhandschuhe tragen. Gefahr! Gerät ist nicht auf der holzpalette be- festigt. Beim herunterheben und beim Transport mit der Sackkarre besteht Kippgefahr! personen und Gerät könnten zu Schaden kommen. Vorderwand ausheben und sicher abstellen. –...
-
Seite 10: Aufstellung
VorSichT! VorSichT. hände und finger könnten bei den fol- Bauteile und hydraulische anschlüsse am genden arbeiten gequetscht werden! Gerät keinesfalls zu Transportzwecken nutzen. • Am Geräteboden vorne und hinten je einen Stand- aufstEllung fuss montieren… Gefahr! Bei der aufstellung mit mehreren per- sonen arbeiten. - Seite 11 Beim Einschieben darauf achten, das die Anschlüs- se an der Modulbox und der Stecker für den elek- trischen Anschluss nicht eingeklemmt und beschä- digt werden… 1 3-Wege-Ventil mit Motor 2 Anschluss Wärmequellen-Austritt Modulbox anheben, weiter in das Gerät schieben und ablassen, sobald hintere Gummifüsse an die VorSichT! entsprechenden Anschläge des Zentrierblechs stos- Motor des 3-Wege-Ventils muss am en-...
-
Seite 12: Montage Der Hydraulischen Anschlüsse
montagE dEr hydraulischEn anschlüssE VorSichT! Bei den anschlussarbeiten anschlüsse der Modulbox und am Kompaktgerät stets ge- Gefahr! gen Verdrehen sichern, um die Kupfer- Lebensgefahr durch elektrischen Strom! rohre im innern der Modulbox und des Vor dem Öffnen des Gerätes die anlage Kompaktgeräts vor einer Beschädigung zu spannungsfrei schalten und gegen Wieder- schützen. - Seite 13 anschluss dEr modulbox an dEn hEizKrEis anschluss dEr modulbox an diE wärmEquEllE Die Schwingungsentkopplungen für den Anschluss des Für den Anschluss an die Festverrohrung der Wärme- Heizkreises an die Modulbox sind im Gerät vormontiert. quelle sind Schwingungsentkopplungen im lieferumfang Sie finden sie rechts neben der eingebrachten Modulbox. enthalten. Sie müssen sie installieren, um Körperschallü- bertragungen auf die Festverrohrung zu vermeiden.
- Seite 14 Beispiel Schlauchverlegung bei Anschluss über die Mitgelieferte Kunststoffrosetten in die öffnungen linke Gerätseite: einsetzen… A Draufsicht Geräteäusseres Schwingungsentkopplungen von aussen in das Gerät B Draufsicht Geräteinneres stecken und innen zu den Anschlüssen an der Mo- 1 Wärmequelle-Eintritt dulbox führen. 2 Wärmequelle-Austritt 3 Anschlussrohre zur bzw.
-
Seite 15: Öffnen Der Eckkugelhähne An Der Modulbox
Mitgelieferten Eckkugelhahn an Schwingungsent- VorSichT! kopplung (ohne Bogen) Wärmequelle-Austritt Die auf dem Typenschild angegebenen Be- schrauben… triebsüberdrücke dürfen nicht überschrit- ten werden. Gegebenenfalls ist die Monta- Eckkugelhahn an Ventil schrauben. ge eines Druckminderers erforderlich. entlüftungs- Sicherheitsventil VorSichT! wie eventuell ein Druckminderer müssen Beim festziehen die anschlüsse an der bauseits gestellt und montiert werden. -
Seite 16: Elektrische Anschlussarbeiten
elektrische anschlussarbeiten Für alle auszuführenden Arbeiten gilt: Gefahr! Lebensgefahr durch elektrischen Strom! elektrische anschlussarbeiten sind aus- schliesslich qualifiziertem elektrofachper- sonal vorbehalten. Vor dem Öffnen des Gerätes die anlage spannungsfrei schalten und gegen Wieder- einschalten sichern! Gefahr! Bei der installation und ausführung von elektrischen arbeiten die einschlägigen en-, VDe- und/oder vor ort geltenden Si- cherheitsvorschriften beachten. - Seite 17 VorSichT! hinWeiS. Bei 3phasigen Geräten die Leistungsver- Das Bedienteil des heizungs- und Wärme- sorgung der Wärmepumpe unbedingt mit pumpenreglers kann durch ein geeignetes einem 3poligen Sicherungsautomaten mit netzwerkkabel mit einem computer oder mindestens 3mm Kontaktabstand ausstat- einem netzwerk verbunden werden, um ten.
-
Seite 18: Spülen Und Befüllen Der Anlage
Spülen und befüllen der 5 Brauchwarmwasserspeicher 6 reset-Knopf des anlage Elektroheizelements 7 überströmventil 8 Elektroheizelement 9 Spülkugelhahn Gefahr! 10 Elektrischer Schaltkasten Lebensgefahr durch elektrischen Strom! 11 Fühler Brauchwarmwasserspeicher elektrischer Schaltkasten im innern des 12 Serviceöffnung Geräts muss durch seine abdeckung ver- Brauchwarmwasserspeicher schlossen sein! (unter Schaumstoffabdeckung) -
Seite 19: Spülen, Befüllen Und Entlüften Des Brauchwarmwasserspeichers
Verschmutzungen und Ablagerungen im Heizkreis kön- Für richtigen Halt muss der Bügelstift mit beiden nen zu Betriebsstörungen führen. Zacken auf der Nase liegen: VorSichT! Vor dem Spülen und Befüllen der anlage muss die ablaufleitung des Sicherheits- ventils angeschlossen sein. Der ansprech- druck des Sicherheitsventils darf nicht überschritten werden. -
Seite 20: Entlüften
Gehen Sie so vor: An den Zapfstellen Brauchwarmwasserventile öff- nen… Stellmotor am Mischventil entriegeln… Schalter an der Unterseite des Stellmotors nach Brauchwarmwasserspeicher solange spülen bis kei- hinten schieben… ne luft mehr aus den Ventilen an den Zapfstellen austritt… Brauchwarmwasserventile Zaspfstellen schliessen. -
Seite 21: Isolation Der Hydraulischen Anschlüsse
Isolation der Hydraulischen • anschlüsse Schlüssel bei laufender Umwälzpumpe nach links drehen, bis regler des Mischventils auf 50% steht… Ein Zurückdrehen auf 50% bedeutet eine gleichmäs- sige Mischung im 3-Wege-Mischventil von A und B hinWeiS. nach AB… isolation des heizkreises und der Wärme- quelle nach vor ort geltenden normen und richtlinien ausführen. - Seite 22 übergang Wärmequelle-Eintritt – vorisolierter Flexschlauch: Entlüftungsventil: VorSichT! Kabelbinder dienen zur zusätzlichen Sta- bilisierung der Klebeverbindungen. um die Bildung von Kältebrücken zu ver- Wärmequelle-Austritt an Modulbox: hindern, Kabelbinder nicht zu fest anzie- hen und isolationsmaterial nicht einschnü- ren. Technische Änderungen vorbehalten. DE830636/200802 –...
-
Seite 23: Überströmventil
Überströmventil montage des Bedienteils Gefahr! prüfEn und EinstEllEn dEs übErstrÖmvEntils Lebensgefahr durch elektrischen Strom! elektrische anschlussarbeiten sind aus- schliesslich qualifiziertem elektrofachper- hinWeiS. sonal vorbehalten. Die folgenden arbeitsschritte unbedingt in relativ kurzer Zeit durchführen. Die Vor dem Öffnen des Gerätes die anlage Wärmepumpe schaltet auf hochdruckstö- spannungsfrei schalten und gegen Wieder- rung, wenn die maximale rücklauftempe- einschalten sichern! -
Seite 24: Montage Und Demontage Der Sichtblende
Gehen Sie so vor: hinWeiS. Über linke Buchse an der unterseite des Die Haken am Bedienteil in die Aussparungen der Bedienteils kann eine Verbindung zu ei- vorderen Fassade einhängen (entweder in die obe- nem computer oder einem netzwerk ren oder in die unteren Aussparungen)… hergestellt werden, um den heizungs- und Wärmepumpenregler von dort aus steu- ern zu können. -
Seite 25: Demontage Der Sichtblende
anschliessend an der gegenüberliegenden Seite die Einrast-Nasen an der Sichtblende von unten nach oben in die dafür vorgesehenen Schlitze der vorderen Fassade einrasten… Zuletzt die oberen Einrast-Nasen der Sichtblende in die dafür vorgesehenen Schlitze in der vorderen Fassade drücken. Sichtblende im lieferzustand: 1 Aussparung für Bedienteil 2 logo 3 Blinddeckel... -
Seite 26: Inbetriebnahme
Inbetriebnahme In anderen ländern: Fertigstellungsanzeige für Wärmepumpenanlagen und Grobcheckliste an den vor Ort zuständigen Gehen Sie so vor: Partner des Herstellers senden… Gründliche Installationskontrolle vornehmen und übersicht „Kundendienst“. Grobcheckliste abarbeiten… „Grobcheckliste“. Die Inbetriebnahme der Wärmenpumpenanlage wird durch vom Hersteller autorisiertes Kunden- dienstpersonal durchgeführt. -
Seite 27: Demontage
Demontage ausbau dEr modulbox Gehen Sie so vor: Gefahr! Isolation entfernen… Lebensgefahr durch elektrischen Strom! Eckkugelhähne schliessen… elektrische arbeiten sind ausschliesslich qualifiziertem elektrofachpersonal vorbe- halten. Vor dem Öffnen des Gerätes die anlage spannungsfrei schalten und gegen Wieder- einschalten sichern! Gefahr! Lebensgefahr durch elektrischen Strom! nur qualifiziertes elektrofachpersonal darf das Gerät vom Stromnetz abklemmen und alle anschlüsse deinstallieren. -
Seite 28: Technische Daten / Lieferumfang
Technische Daten / lieferumfang Gerätebezeichnung Wärmepumpenart Sole/Wasser ı Luft/Wasser ı Wasser/Wasser • zutreffend ı — nicht zutreffend Aufstellungsort Innen ı Aussen • zutreffend ı — nicht zutreffend Konformität Leistungsdaten Heizleistung/COP bei W10/W35 Normpunkt nach EN14511 1 Verdichter kW ı … W10/W45 Normpunkt nach EN14511 1 Verdichter... - Seite 29 WZS41H/KSC WZS 61H/KC WZS 81H/KC WZS 101H/KC • ı — ı — • ı — ı — • ı — ı — • ı — ı — • ı — • ı — • ı — • ı — • •...
-
Seite 30: Wzs 41H/Ksc
WZS 41H/KSC leistungskurven Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p”† ∆p„† “” “„ 823064 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Legende: DE823000L/170408 Heizleistung “” Volumenstrom Heizwasser Leistungsaufnahme “„... -
Seite 31: Wzs 61H/Kc
leistungskurven WZS 61H/KC Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p”† ∆p„† “” “„ 823065 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Legende: DE823000L/170408 Heizleistung “” Volumenstrom Heizwasser Leistungsaufnahme “„... -
Seite 32: Wzs 81H/Kc
WZS 81H/KC leistungskurven Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p”† ∆p„† “” “„ 823066 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Legende: DE823000L/170408 Heizleistung “” Volumenstrom Heizwasser Leistungsaufnahme “„... -
Seite 33: Wzs 101H/Kc
leistungskurven WZS 101H/KC Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p”† ∆p„† “” “„ 823067 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Legende: DE823000L/170408 Heizleistung “” Volumenstrom Heizwasser Leistungsaufnahme “„... -
Seite 34: Bezeichnung
WZS 41H/KSC – WZS 101H/KC massbilder <2050 1990 1980 1920 ~100 ~400 Legende: DE819347 Alle Masse in mm. Vorderansicht Seitenansicht von links Draufsicht Seitenansicht von rechts Legende : D819347 Wärmequelle-Eintritt flachdichtend ÜWM (wahlweise rechts oder links): G1" Pos. Bezeichnung Dim. Technische Änderungen vorbehalten Wärmequelle-Austritt flachdichtend ÜWM (wahlweise rechts oder links): G1"... -
Seite 35: Abstandsmasse
abstandsmasse WZS 41H/KSC – WZS 101H/KC > 20 > 20 > 1200 > 1200 Legende: DE819349 RH min. Raumhöhe minimum Alle Masse in mm. Freiraum für funktionsnotwendiges Zubehör Legende : D819349 Raumhöhe Minimum RH min. Freiraum für Servicezwecke Technische Änderungen vorbehalten Freiraum für funktionsnotwendiges Zubehör alle Maße in mm Oberkante Fertigfußboden... -
Seite 36: Wzs 41H/Ksc
WZS 41H/KSC Klemmenplan 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz ZW2/SST Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH... -
Seite 37: Wzs 61H/Kc - Wzs 101H/Kc
Klemmenplan WZS 61H/KC – WZS 101H/KC 6,8,10 kW: C10 A 6,8,10 kW: C10 A B10 A 3~N/PE/400V/50Hz 3~PE/400V/50Hz 1~N/PE/230V/50Hz ZW2/SST Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH... -
Seite 38: Wzs 41H/Ksc
WZS 41H/KSC Stromlaufplan 1/2 Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH... - Seite 39 Stromlaufplan 2/2 WZS 41H/KSC -R12 Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 40: Wzs 61H/Kc - Wzs 101H/Kc
WZS 61H/KC – WZS 101H/KC Stromlaufplan 1/2 Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH... - Seite 41 Stromlaufplan 2/2 WZS 61H/KC – WZS 101H/KC -R12 Technische Änderungen vorbehalten. DE830636/200802 – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 42: Eg-Konformitätserklärung
eG-Konformitätserklärung Der Unterzeichnete bestätigt, dass das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die An- forderungen der harmonisierten EG-richtlinien, EG-Sicherheitsstandards und produktspezifischen EG-Standards er- füllt (erfüllen). Bei einer nicht mit uns abgestimmten Änderung des(der) Geräte(s) verliert diese Erklärung ihre Gültigkeit. bEzEichnung dEs (dEr) gErät(E)s Wärmepumpe Gerätetyp... -
Seite 43: Grobcheckliste
Grobcheckliste zur vorbErEitung dEr fErtigstEllungsanzEigE Die Grobcheckliste dient als Hilfe für das Montage- und Installationsfachpersonal. Sie erhebt keinen Anspruch auf Vollstän- digkeit. Dennoch müssen alle aufgeführten Punkte sorgfältig geprüft und erfüllt sein. Wärmequelle Luft heizung Kanäle angeschlossen und dicht Volumenstrom O.K. ... -
Seite 45: Fertigstellungsanzeige Für Wärmepumpenanlagen
Fertigstellungsanzeige für Wärmepumpenanlagen in DE: Werkskundendienst Alpha-InnoTec 01803 003550 (0,09 €/Min. aus dt. Festnetz, Mobilfunkpreise können abweichen) in AT: Werkskundendienst Alpha-InnoTec 0820 500644 (0,15 €/Min. aus dem Festnetz und Mobilfunk) fErtigstEllungsanzEigE und anfordErung dEr wErKsinbEtriEbnahmE Durch die Werksinbetriebnahme wird die Anlage auf ihre Funktionalität und korrekte Arbeitsweise hin überprüft. Hiermit wird gewährleistet, dass alle Werksvorgaben überprüft werden und die Anlage dauerhaft und zuverlässig arbeiten kann. -
Seite 46: Kundendienst
Kundendienst adrEssEn für dEn sErvicEfall Aktuelle liste sowie weitere Partner des Herstellers siehe unter www.alpha-innotec.com Alpha-InnoTec GmbH Industriestrasse 3 95359 Kasendorf Tel.: +49 (0) 1803 003530 * Suisse romande Fax: +49 (0) 1803 003550 * Alpha-InnoTec Schweiz AG info@alpha-innotec.com ch. de la Venoge 7 www.alpha-innotec.com 1025 St. - Seite 47 Alpha-InnoTec France EUrl NATHAN Import/Export B.V. Parc d‘activités economiques "les couturiers" Impact 73 16, rue des couturières 6921 rZ Duiven 67240 Bischwiller Tel.: +31 (0) 26 445 98 45 Tel.: +33 (0) 3 880 624 10 Fax: +31 (0) 26 445 93 73 Fax: +33 (0) 3 880 624 11 info@nathan.nl info@alpha-innotec.fr...
