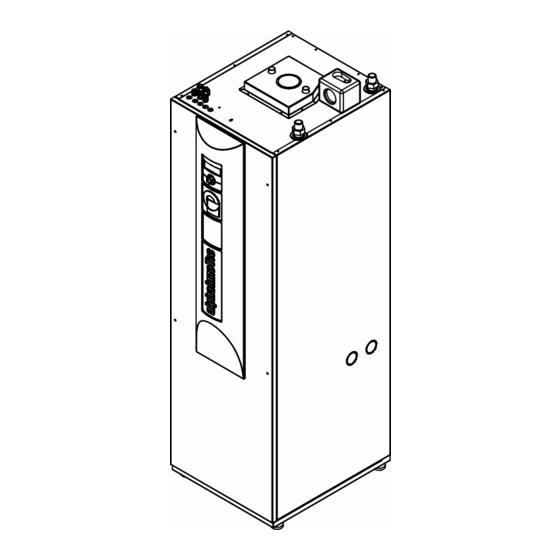

- Seite 1 Betr iebsan leit ung Sole/WaSSer Wärmepumpen Wärmezentrale Sole WZS 41-101H/SX Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 2: Bitte Zuerst Lesen
Bitte zuerst lesen Signalzeichen Diese Betriebsanleitung gibt Ihnen wichtige Hinwei- In der Betriebsanleitung werden Signalzeichen verwen- se zum Umgang mit dem Gerät. Sie ist Produktbestand- det. Sie haben folgende Bedeutung: teil und muss in unmittelbarer Nähe des Geräts griffbe- reit aufbewahrt werden. Sie muss während der gesamten Informationen für Nutzer/-innen. -
Seite 3: Inhaltsverzeichnis
FUNKTIONSWEISE VON WÄRMEPUMPEN ......6 KlEMMENPlAN ...............36 EINSATZBEREIcH ..............6 STROMlAUFPlÄNE ..............37 BETRIEB ..................6 WZS 41H/SX ...............37 WARTUNG DES GERÄTS ............7 WZS 61H/SX - WZS 101H/SX ..........39 Reinigen und Spülen von Gerätekomponenten ....7 STöRUNGSFAll ................7 ANHANG EG-KONFORMITÄTSERKlÄRUNG ........41 ANWEISUNGEN FüR qUAlIFIZIERTES GROBcHEcKlISTE ..............43 FAcHPERSONAl FERTIGSTEllUNGSANZEIGE FüR... -
Seite 4: Bestimmungsgemässer Einsatz
Bestimmungsgemässer einsatz Sicherheit Das Gerät ist ausschliesslich bestimmungsgemäss einzu- Das Gerät ist bei bestimmungsgemässem Einsatz be- setzen. Das heisst: triebssicher. Konstruktion und Ausführung des Geräts entspechen dem heutigen Stand der Technik, allen rele- • zum Heizen. vanten Vorschriften und allen relevanten Sicherheitsbe- •... -
Seite 5: Kundendienst
Kundendienst Für technische Auskünfte wenden Sie sich bitte an Ihren Fachhandwerker oder an den vor Ort zuständigen Part- ner des Herstellers. übersicht „Kundendienst“. Gewährleistung / Garantie Gewährleistungs- und Garantiebestimmungen finden Sie in Ihren Kaufunterlagen. hinWeiS. Wenden Sie sich in allen Gewährleistungs- und Garantieangelegenheiten an Ihren Händler. -
Seite 6: Funktionsweise Von Wärmepumpen
Funktionsweise von Betrieb Wärmepumpen Durch Ihre Entscheidung für eine Wärmepumpe oder Wärmepumpenanlage leisten Sie nun über Jahre hinweg Wärmepumpen arbeiten nach dem Prinzip eines Kühl- einen Beitrag zur Schonung der Umwelt durch geringe schranks: gleiche Technik, nur umgekehrter Nutzen. Der Emis sionen und kleineren Primärenergieeinsatz. -
Seite 7: Pflege Des Geräts
pflege des Geräts Reinigen und Spülen von geRätekomponenten Die Oberflächenreinigung der Aussenseiten des Geräts VorSichT! können Sie mit einem feuchten Tuch und handelsüblichen nur vom hersteller autorisiertes Kun- Reinigungsmitteln durchführen. dendienstpersonal darf Gerätekomponen- ten reinigen und spülen. Dabei dürfen nur Keine Reinigungs- und Pflegemittel verwenden, die flüssigkeiten verwendet werden, die der scheuern, säure- und/oder chlorhaltig sind. -
Seite 8: Lieferumfang
lieferumfang Das tun Sie zuerst: Gelieferte Ware auf äusserlich sichtbare lieferschä- Exemplarische Anordnung des lieferumfangs: den prüfen… lieferumfang auf Volllständigkeit prüfen. Etwaige liefermängel sofort reklamieren. hinWeiS. Gerätetyp beachten. übersicht „Technische Daten / lieferumfang“ oder Typenschild am Gerät. aufstellung und montage Für alle auszuführenden Arbeiten gilt: hinWeiS. -
Seite 9: Transport Zum Aufstellungsort
tRAnSpoRt zum AufStellungSoRt achTunG Modulbox nicht mehr als maximal 45° neigen Zur Vermeidung von Transportschäden sollten Sie das (Gilt für jede Richtung). Gerät (auf der Holzpalette gesichert) mit einem Hubwa- gen zum endgültigen Aufstellungsort transportieren. Ist ein Transport zum endgültigen Aufstellungsort mit achTunG dem Hubwagen nicht möglich, können Sie das Gerät auch Bauteile, Verrohrung des Kältekreises und hy-... -
Seite 10: Aufstellung
übersichten „Massbilder“ und „Abstandsmasse“. Das Gerät mit der Sackkarre oder von 2 Personen getragen zum Aufstellungsort bringen… So gehen Sie am Aufstellungsort vor: achTunG achTunG Hydraulische Anschlüsse am Gerät keinesfalls beschädigen. Gerät auf einen tragfähigen und waagerechten, Sackkarre zum Transport nur an Geräterück- vorzugsweise körperschallentkoppelten Unter- seite unterschieben. -
Seite 11: Einbau Der Modulbox
rätebodens anliegt und darübergehoben werden • muss… Gerät langsam und vorsichtig in die Ausgangsstel- Beim Einschieben darauf achten, das die Stecker für lung zurückkippen… den elektrischen Anschluss nicht eingeklemmt und • beschädigt werden. Vorgang an der anderen Gerätseite wiederholen. Gerät am Standort endgültig platzieren. Kleinere Unebenheiten durch die vier Stellschrauben ausglei- chen. -
Seite 12: Montage Der Hydraulischen Anschlüsse
montAge deR hydRAuliSchen AnSchlüSSe Am höchsten Punkt der Wärmequelle im Wärme- quelle-Austritt einen Entlüfter setzen… achTunG Nötigenfalls auch am höchsten Punkt der Wärme- Die Wärmequellenanlage muss gemäss den Vor- quelle im Wärmequelle-Eintritt einen Entlüfter set- gaben des Planungshandbuch ausgeführt sein. zen… Am höchsten Punkt des Heizkreises im Heizwasser- Planungshandbuch und Handreichung „Hydrau- Austritt (Vorlauf) einen Entlüfter setzen…... -
Seite 13: Anschluss Der Modulbox An Die Wärmequelle
AnSchluSS deR modulbox An die wäRmequelle Für den Anschluss an die Festverrohrung der Wärme- quelle sind Schwingungsentkopplungen im lieferumfang enthalten. Sie müssen sie installieren, um Körperschallü- bertragungen auf die Festverrohrung zu vermeiden. Der Anschluss an die Festverrohrung der Wärmequelle kann wahlweise über die rechte oder linke Gerätseite vorge- nommen werden. -
Seite 14: Anschluss Der Schwingungsentkopplungen
~100 ~400 Mitgelieferte Kunststoffrosetten in die öffnungen einsetzen… A Draufsicht Geräteäusseres B Draufsicht Geräteinneres Pos. Bezeichnung <2050 1 Wärmequelle-Eintritt 1990 Schwingungsentkopplungen von aussen in das Gerät 1980 Wärmequelle Eintritt flachdichte Legende : D819404 2 Wärmequelle-Austritt ÜWM ( wahlweise rechts oder lin 1920 stecken und innen zu den Anschlüssen an der Mo- Technische Änderungen vorbehalten... -
Seite 15: Öffnen Der Eckkugelhähne An Der Modulbox
Öffnen deR eckkugelhähne An deR modulbox AnSchluSS deS kompAktgeRätS An den heiz- und bRAuchwARmwASSeR kReiS Alle Eckkugelhähne an der Modulbox durch Drehung um 90° gegen den Uhrzeigersinn öffnen. Die Anschlüsse für die Festverrohrung des Heizkreises und der Brauchwarmwasserversorgung befinden sich auf der Geräteoberseite: SicheRheitSbAugRuppe Die Sicherheitsbaugruppe für den Heizkreis finden Sie im Beipack. -
Seite 16: Elektrische Anschlussarbeiten
elektrische anschlussarbeiten Anschlussstecker der Modulbox verbinden… Für alle auszuführenden Arbeiten gilt: achTunG Alle drei Anschlussstecker der Modulbox in die Gefahr! Steckverschlüsse an der Unterseite des Geräte- Lebensgefahr durch elektrischen Strom! zwischenbodens einstecken. Dabei auf die Rast- elektrische anschlussarbeiten sind aus- nasen achten. - Seite 17 Es kann am Schütz des Elektroheizelementes auf 2, 4 oder 6kW umgeklemmt werden. Näheres können Sie dem Aufkleber auf dem Elektroheizelement entnehmen. 1 Aufkleber am Elektroheizelement Nach Beendigung aller elektrischen Anschluss- 1 Anschluss Regler, last arbeiten den Schaltkasten im Geräteinnern ver- Verdichter, last Heizelement schliessen…...
-
Seite 18: Spülen Und Befüllen Der Anlage
Spülen und Befüllen der Spülen und befüllen deR wäRmequelle anlage Verschmutzungen und Ablagerungen in der Wärmequel- le können zu Betriebsstörungen führen. Gehen Sie so vor: Gefahr! Wärmequellenanlage gründlich spülen… Lebensgefahr durch elektrischen Strom! elektrischer Schaltkasten im innern des Das als Zubehör erhältliche Frostschutzmittel mit Geräts muss durch seine abdeckung ver- Wasser im erforderlichen Verhältnis gründlich an- schlossen sein! -
Seite 19: Spülen Und Befüllen Des Heiz- Und Brauchwarmwasserladekreises
Spülen und befüllen deS heiz- und bRAuch- Spindel 3-Wege Ventil um 180° in Ausgangsposition wARmwASSeRlAdekReiSeS zurückdrehen (abgerundete Seite der Spindel zeigt auf B), Spülen und Befüllen erfolgt über die Spülkugelhähne: Heizkreis spülen! Bei Bedarf kann Heiz- und Brauch- warmwasserladekreis gleichzeitig gespült werden! Hierzu Spindel um 30° drehen… Bei gleichzeitiger Spülung zusätzlich 2-Wege Ventil öffnen Nach Beendigung des Spül- und Füllvorgangs Spin- del 3-Wege Ventil in Ausgangsstellung bringen und... -
Seite 20: Spülen, Befüllen Und Entlüften Des Brauchwarmwasserspeichers
entlüften Spülen, befüllen und entlüften deS bRAuchwARmwASSeRSpeicheRS Das Gerät entlüftet automatisch, wenn der Entlüfter (schwarze Kappe) der Sicherheitsbaugruppe Heizkreis achTunG offen ist. Wird der Heizkreis befüllt oder entleert, öff- Trinkwasser muss innerhalb der Trinkwasser- net sich das lüftungsventil der Sicherheitsbaugruppe. güte liegen. Der maximale Sulfatgehalt beträgt 200mg/l, der maximale chloridgehalt beträgt 200mg/l. -
Seite 21: Isolation Der Hydraulischen Anschlüsse
Isolation der Hydraulischen an- Überströmventil schlüsse pRüfen und einStellen deS übeRStRÖmventilS hinWeiS. Isolation des Heizkreises und der Wärmequelle hinWeiS. nach vor Ort geltenden Normen und Richtlinien Die folgenden Arbeitsschritte unbedingt in rela- ausführen. tiv kurzer Zeit durchführen. Die Wärmepumpe schaltet auf Hochdruckstörung, wenn die maxi- Die Eckkugelhähne der Anschlüsse an der Modulbox male Rücklauftemperatur überschritten wird. -
Seite 22: Montage Des Bedienteils
montage des Bedienteils Die Haken am Bedienteil in die Aussparungen der vorderen Fassade einhängen (entweder in die obe- ren oder in die unteren Aussparungen)… Gefahr! Lebensgefahr durch elektrischen Strom! elektrische anschlussarbeiten sind aus- schliesslich qualifiziertem elektrofachper- sonal vorbehalten. Vor dem Öffnen des Gerätes die anlage spannungsfrei schalten und gegen Wieder- einschalten sichern! In der vorderen Fassade des Gerätes befinden sich in un-... -
Seite 23: Montage Und Demontage Der Sichtblende
hinWeiS. über linke Buchse an der Unterseite des Be- dienteils kann eine Verbindung zu einem com- puter oder einem Netzwerk hergestellt werden, um den Heizungs- und Wärmepumpenregler von dort aus steuern zu können. Voraussetzung ist, dass im Zuge der elektrischen Anschlussarbeiten ein geschirmtes Netzwerkkabel (Kategorie ... -
Seite 24: Demontage Der Sichtblende
Inbetriebnahme anschliessend an der gegenüberliegenden Seite die Einrast-Nasen an der Sichtblende von unten nach oben in die dafür vorgesehenen Schlit- Gehen Sie so vor: ze der vorderen Fassade einrasten… Gründliche Installationskontrolle vornehmen und Zuletzt die oberen Einrast-Nasen der Sichtblende Grobcheckliste abarbeiten… in die dafür vorgesehenen Schlitze in der vorderen „Grobcheckliste“. -
Seite 25: Sicherheitstemperaturbegrenzer
Demontage Die Erst-Befüllung und Erst-Inbetriebnahme des Brauch- warmwasserspeichers muss durch qualifiziertes Fach- personal erfolgen. Gefahr! Vergewissern Sie sich, dass… Lebensgefahr durch elektrischen Strom! • die Wasserzufuhr zum Brauchwarmwasserspei- elektrische arbeiten sind ausschliesslich cher geöffnet ist. qualifiziertem elektrofachpersonal vorbe- • halten. der Brauchwarmwasserspeicher gefüllt ist. - Seite 26 AuSbAu deR puffeRbAtteRie achTunG Vor der Verschrottung des Heizungs- und Wär- mepumpenreglers die Pufferbatterie auf der Pro- zessorplatine entfernen. Die Batterie kann mit einem Schraubendreher herausgeschoben wer- den. Batterie und elektronische Bauteile um- weltgerecht entsorgen. AuSbAu deR modulbox Isolation entfernen… Eckkugelhähne schliessen… Serviceschläuche aus dem Beipack auf Eckkugelhäh- ne aufstecken…...
- Seite 27 Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 28: Technische Daten / Lieferumfang
Technische Daten / lieferumfang Technische Daten / lieferumfang Gerätebezeichnung Wärmepumpenart Sole/Wasser ı Luft/Wasser ı Wasser/Wasser • zutreffend ı — nicht zutreffend Aufstellungsort Innen ı Aussen • zutreffend ı — nicht zutreffend Konformität Leistungsdaten Heizleistung/COP bei B0/W35 Normpunkt nach EN14511 1 Verdichter kW ı... - Seite 29 WZS 81H/SX WZS 101H/SX WZS41H/SX WZS 61H/SX • ı — ı — • ı — ı — • ı — ı — • ı — ı — • ı — • ı — • ı — • ı — •...
-
Seite 30: Leistungskurven
leistungskurven WZS 41H/SX Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p„ ∆p” “” “„ 823083 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl Legende: DE823000L/170408 ∆p”... -
Seite 31: Wzs 61H/Sx
WZS 61H/SX leistungskurven Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p„ ∆p„ “” “„ 823084 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Legende: DE823000L/170408 Coeffiicient of performance / Leistungszahl “”... -
Seite 32: Wzs 81H/Sx
leistungskurven WZS 81H/SX Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p” ∆p„ “” “„ 823085 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Legende: DE823000L/170408 Coeffiicient of performance / Leistungszahl ∆p”... -
Seite 33: Wzs 101H/Sx
WZS 101H/SX leistungskurven Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) ∆p„ ∆p” “” “„ 823086 Legende: DE823043L “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Legende: DE823000L/170408 Heizleistung “” Volumenstrom Heizwasser Leistungsaufnahme “„... -
Seite 34: Maßbilder
maßbilder <2050 1990 1980 1920 ~100 ~400 Legende: DE819420 Alle Masse in mm. Vorderansicht Seitenansicht von links Draufsicht Seitenansicht von rechts Bezeichnung Dim. Pos. Pos. Bezeichnung Dim. "Wärmequelle Eintritt flachdichtend G 1" Wärmequelle Eintritt flachdichtend G 1" ÜWM ( wahlweise rechts oder links )" ÜWM ( wahlweise rechts oder links ) "Wärmequelle Austritt flachdichtend G 1"... -
Seite 35: Abstandsmaße
abstandsmaße >20 >20 > 1200 > 1200 Legende D819405 Technische Änderungen vorbehalten alle Maße in mm RH min. Raumhöhe minimum Freiraum für funktionsnotwendiges Zubehör Legende : D819405 Freiraum für Servicezwecke Technische Änderungen vorbehalten Raumhöhe Minimum RH min. alle Maße in mm Oberkante Fertigfußboden Freiraum für funktionsnotwendiges Zubehör Version 1... -
Seite 36: Klemmenplan
Klemmenplan WZS 41H/SX – WZS 101H/SX 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz ZW2/SST Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH... -
Seite 37: Stromlaufpläne
WZS 41H/SX Stromlaufplan 1/2 Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH... - Seite 38 Stromlaufplan 2/2 WZS 41H/SX -R12 Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 39: Wzs 61H/Sx - Wzs 101H/Sx
WZS 61H/SX - WZS 101H/SX Stromlaufplan 1/2 Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH... - Seite 40 Stromlaufplan 2/2 WZS 61H/SX - WZS 101H/SX -R12 Technische Änderungen vorbehalten. 83063900bDE – Originalbetriebsanleitung © Alpha-InnoTec GmbH...
-
Seite 41: Eg-Konformitätserklärung
Bei einer nicht mit uns abgestimmten Änderung des(der) Geräte(s) verliert diese Erklärung ihre Gültigkeit." BEZEICHNUNG DES (DER) GERÄt(E)S Wärmepumpe Gerätetyp Bestellnummer Gerätetyp Bestellnummer WZS 41H/SX 100 596 WZS 61H/SX 100 61102 WZS 81H/SX 100 61202 WZS 101H/SX 100 61302 EG-RICHtLINIEN HARMONISIERtE EN 2006/42/EG... -
Seite 43: Grobcheckliste
Grobcheckliste Grobcheckliste Wärmepumpe zuR voRbeReitung deR feRtigStellungSAnzeige Die Grobcheckliste dient als Hilfe für das Montage- und Installationsfachpersonal. Sie erhebt keinen Anspruch auf Vollstän- digkeit. Dennoch müssen alle aufgeführten Punkte sorgfältig geprüft und erfüllt sein. Wärmequelle Luft heizung Kanäle angeschlossen und dicht Volumenstrom O.K. -
Seite 45: Fertigstellungsanzeige Für Wärmepumpenanlagen
Fertigstellungsanzeige für Wärmepumpenanlagen Fertigstellungsanzeige feRtigStellungSAnzeige und AnfoRdeRung deR weRkSinbetRiebnAhme Durch die Werksinbetriebnahme wird die Anlage auf ihre Funktionalität und korrekte Arbeitsweise hin überprüft. Hiermit wird gewährleistet, dass alle Werksvorgaben überprüft werden und die Anlage dauerhaft und zuverlässig arbeiten kann. Die Werksinbetriebnahme ist kostenpfl ichtig und zur Erweiterung der Garantieleistungen zwingend vorgeschrieben. ... -
Seite 46: Kundendienst
Kundendienst AdReSSen füR den SeRvicefAll Aktuelle liste sowie weitere Partner des Herstellers siehe unter www.alpha-innotec.comleistungskurven Ticino Alpha-InnoTec österreich ait-schweiz AG Oy callidus Ab EcO-WP Via alla Torre 2 Hiekkakiventie 1 Wärmepumpenhandelsges. m.b.H 6850 Mendriso 00710 Helsinki Währingerstr. 26 Tel.: +41 (0) 91 646 08 81 Tel.: +358 9 374 751 1090 Wien Fax: +41 (0) 91 646 09 91... - Seite 47 LT/LV UAB TENKO Baltic Bjärneroth Teknik Basanaviciaus g. 45 Evas väg 5 03109 Vilnius 280 64 Glimåkra Tel.: +370 526 435 82 Tel.: +46 (0) 708 420 544 Fax: +370 526 435 83 Fax: +46 (0) 444 222 0 info@tenko.lt bjarneroth@telia.com www.tenko.lt www.btait.se...
