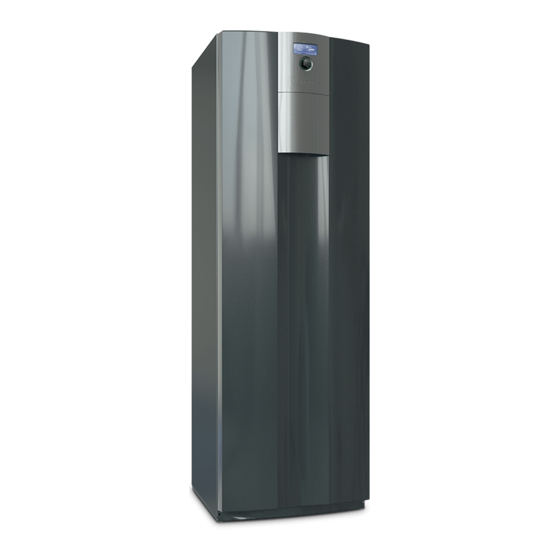

alpha innotec WZS 42H3M Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für WZS 42H3M:
- Originalbetriebsanleitung (38 Seiten) ,
- Betriebsanleitung (56 Seiten)
Inhaltsverzeichnis
Werbung

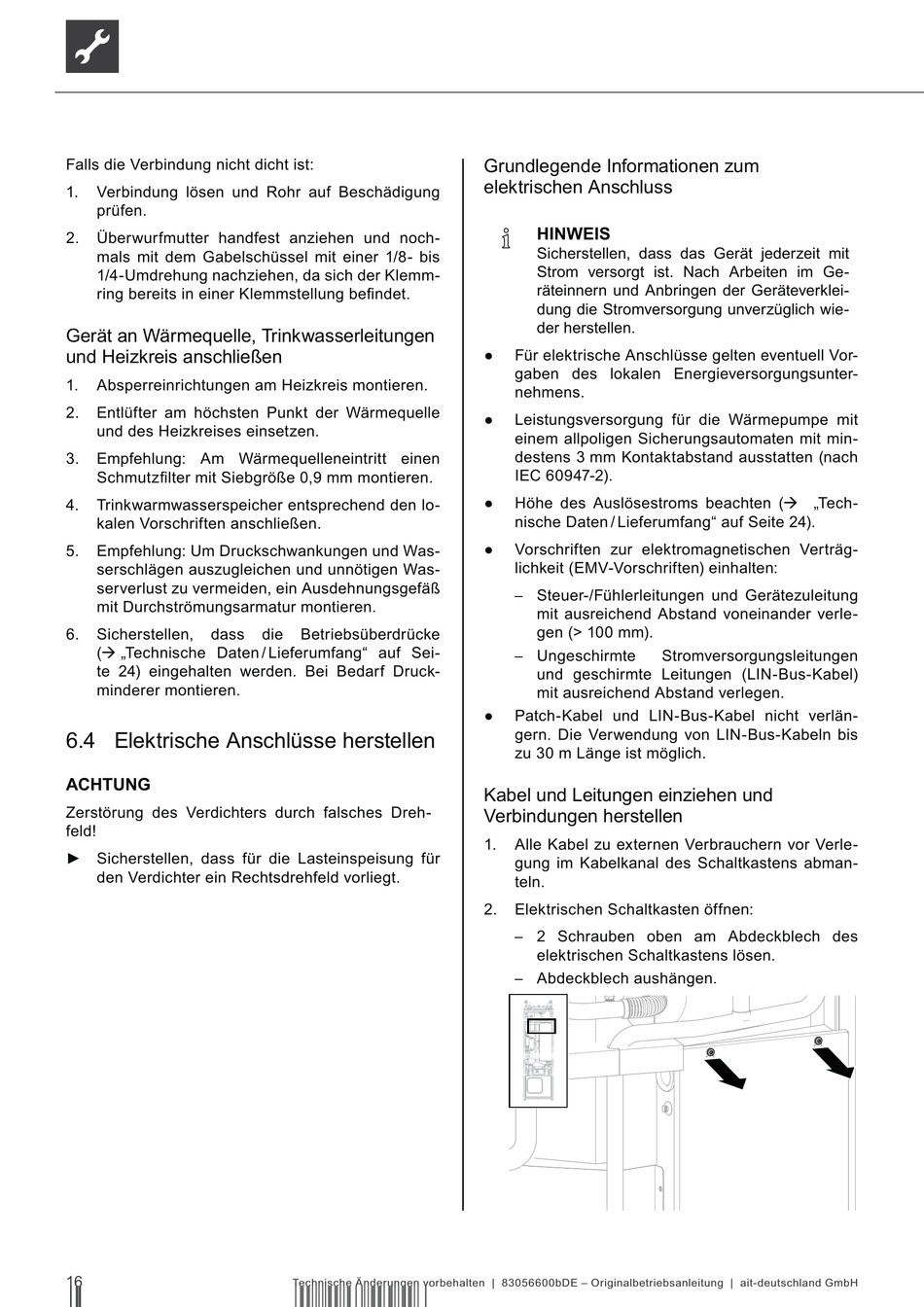

Falls die Verbindung nicht dicht ist:
1.
9HUELQGXQJ O|VHQ XQG 5RKU DXI %HVFKlGLJXQJ
prüfen.
2.
Überwurfmutter handfest anziehen und noch-
mals mit dem Gabelschüssel mit einer 1/8- bis
1/4-Umdrehung nachziehen, da sich der Klemm-
ULQJ EHUHLWV LQ HLQHU .OHPPVWHOOXQJ EH¿QGHW
Gerät an Wärmequelle, Trinkwasserleitungen
und Heizkreis anschließen
1.
Absperreinrichtungen am Heizkreis montieren.
2.
(QWOIWHU DP K|FKVWHQ 3XQNW GHU :lUPHTXHOOH
und des Heizkreises einsetzen.
3.
Empfehlung: Am Wärmequelleneintritt einen
6FKPXW]¿OWHU PLW 6LHEJU|‰H PP PRQWLHUHQ
4.
Trinkwarmwasserspeicher entsprechend den lo-
kalen Vorschriften anschließen.
5.
Empfehlung: Um Druckschwankungen und Was-
VHUVFKOlJHQ DXV]XJOHLFKHQ XQG XQQ|WLJHQ :DV-
serverlust zu vermeiden, ein Ausdehnungsgefäß
PLW 'XUFKVWU|PXQJVDUPDWXU PRQWLHUHQ
6.
Sicherstellen,
dass
(Æ „Technische Daten / Lieferumfang" auf Sei-
te 24) eingehalten werden. Bei Bedarf Druck-
minderer montieren.
6.4 Elektrische Anschlüsse herstellen
ACHTUNG
=HUVW|UXQJ GHV 9HUGLFKWHUV GXUFK IDOVFKHV 'UHK-
feld!
Sicherstellen, dass für die Lasteinspeisung für
den Verdichter ein Rechtsdrehfeld vorliegt.
16
die
Betriebsüberdrücke
Technische Änderungen vorbehalten | 83056600bDE – Originalbetriebsanleitung | ait-deutschland GmbH
Grundlegende Informationen zum
elektrischen Anschluss
HINWEIS
Sicherstellen, dass das Gerät jederzeit mit
Strom versorgt ist. Nach Arbeiten im Ge-
räteinnern und Anbringen der Geräteverklei-
dung die Stromversorgung unverzüglich wie-
der herstellen.
Für elektrische Anschlüsse gelten eventuell Vor-
gaben des lokalen Energieversorgungsunter-
nehmens.
Leistungsversorgung für die Wärmepumpe mit
einem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2).
+|KH GHV $XVO|VHVWURPV EHDFKWHQ Æ „Tech-
nische Daten / Lieferumfang" auf Seite 24).
Vorschriften zur elektromagnetischen Verträg-
lichkeit (EMV-Vorschriften) einhalten:
– Steuer-/Fühlerleitungen und Gerätezuleitung
mit ausreichend Abstand voneinander verle-
gen (> 100 mm).
– Ungeschirmte
und geschirmte Leitungen (LIN-Bus-Kabel)
mit ausreichend Abstand verlegen.
3DWFK.DEHO XQG /,1%XV.DEHO QLFKW YHUOlQ-
gern. Die Verwendung von LIN-Bus-Kabeln bis
]X P /lQJH LVW P|JOLFK
Kabel und Leitungen einziehen und
Verbindungen herstellen
1.
Alle Kabel zu externen Verbrauchern vor Verle-
gung im Kabelkanal des Schaltkastens abman-
teln.
2.
(OHNWULVFKHQ 6FKDOWNDVWHQ |IIQHQ
– 2 Schrauben oben am Abdeckblech des
HOHNWULVFKHQ 6FKDOWNDVWHQV O|VHQ
– Abdeckblech aushängen.
Stromversorgungsleitungen
