Eine gerade oder gestreckte Schlauchverlegung der
Schwingungsentkopplungen ist nicht zulässig.

sicherheitsBaugruppe

Sie müssen die Sicherheitsbaugruppe für den Heizkreis
montieren. Die Sicherheitsbaugruppe für den Heizkreis
finden Sie im Beipack.
Der Ablauf des Sicherheitsventils Heizwasser muss un-
ter Berücksichtigung der jeweils geltenden Normen und
Vorschriften abgeführt werden. Eine Einleitung des Ab-
laufs des Sicherheitsventils in die Kanalisation ist nur
über einen Trichtersiphon zulässig, der jederzeit zugäng-
lich sein muss.

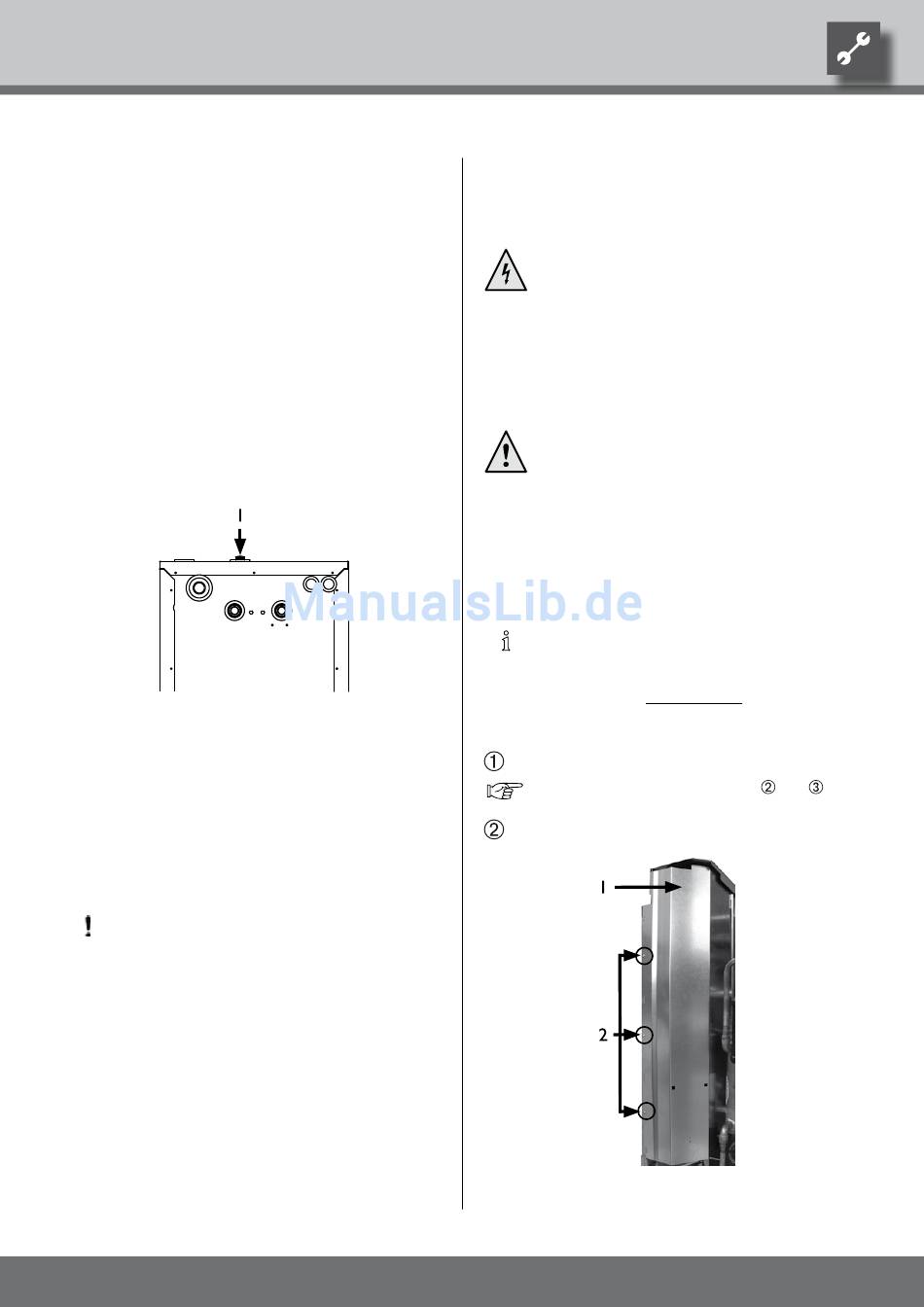

Der Anschluss für die Sicherheitsbaugruppe befindet sich
aussen an der hinteren Oberseite des Geräts.
1 Anschluss Sicherheitsbaugruppe
Heizkreis
ausdehungsgeFäss
Das Ausdehnungsgefäss für den Heizkreis und das zuge-
hörige Kappenventil gehören zum lieferumfang. Sie müs-
sen beides bauseits unter Berücksichtigung der geltenden
Normen und richtlinien in den Heizkreis einbinden.
VorSichT.
in Verbindung mit einem Multifunktions-
beziehungsweise pufferspeicher mit einem
Volumen > 200 l unbedingt ein zusätz-
liches, ausreichend dimensioniertes aus-
dehnungsgefäss installieren.
Technische Änderungen vorbehalten.
DE830507/210627– Originalbetriebsanleitung

elektrische anschlussarbeiten

Für alle auszuführenden Arbeiten gilt:
Gehen Sie so vor:
Gerät öffnen, falls geschlossen...
Elektrischen Schaltkasten im Geräteinnern öff-
nen...
© Alpha-InnoTec GmbH
Gefahr!
Lebensgefahr durch elektrischen Strom!
elektrische anschlussarbeiten sind aus-
schliesslich qualifiziertem elektrofachper-
sonal vorbehalten.
Vor dem Öffnen des Gerätes die anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
Gefahr!
Bei der installation und ausführung von
elektrischen arbeiten die einschlägigen
en-, VDe- und/oder vor ort geltenden Si-
cherheitsvorschriften beachten.
Technische anschlussbedingungen des zu-
ständigen energieversorgungsunterneh-
mens beachten (falls von diesem gefor-
dert)!
hinWeiS.
alle spannungsführenden
sen vor der Verlegung im Kabelkanal des
Schaltkastens abgemantelt werden!
„Transport zum Aufstellungsort",
1 Abdeckblech des Schaltkastens
2 Verschlussschrauben
Kabel müs-
und .
13
